Mạch 3S 12V 30A CF, sạc cân bằng và bảo vệ pin Li-ion 3.7V. BN.

Giới thiệu Mạch 3S 12V 30A CF, sạc cân bằng và bảo vệ pin Li-ion 3.7V. BN.

Mạch bảo vệ cell pin Li-ion 3S 12v - 30A cân bằng, nhãn hiệu CF- SW3S30A-A dùng tốt cho pin máy khoan, bắn vít, máy cưa, thiết bị điện tử... có mức điện thế 9.6v 10.8v 11.1v và 12v, dỏng xả cao trên 30A (máy cưa, máy khoan bê tông)
Thông số :
•Sử dụng sạc: 12.6V
•Điện thế bảo vệ xả: 9.1V
•Điện thế bảo vệ sạc: 12.6V
•Dòng xả liên tục (hoạt động): 30A
•Dòng xả quá tải (tức thời): 60A
- Chức năng:
+ Chức năng sạc cân bằng từng (cặp) cell pin
+ Bảo vệ sạc, chống sạc quá áp. Mạch tự ngắt sạc khi cell đầy (4.25V).
+ Bảo vệ xả, chống xả kiệt pin. Mạch tự ngắt tải khi áp của cell xuống thấp 2.7V.
+ Bảo vệ quá dòng
+ Bảo vệ ngắn mạch
- Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp cell (6 cell) Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (9, 12 cell,...), tùy vào nhu cầu và diện tích vỏ pin.
Khuyến nghị:
- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Nếu đóng 3S-1P (3 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 3S-2P (3 cặp cell nối tiếp - 6 cell) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

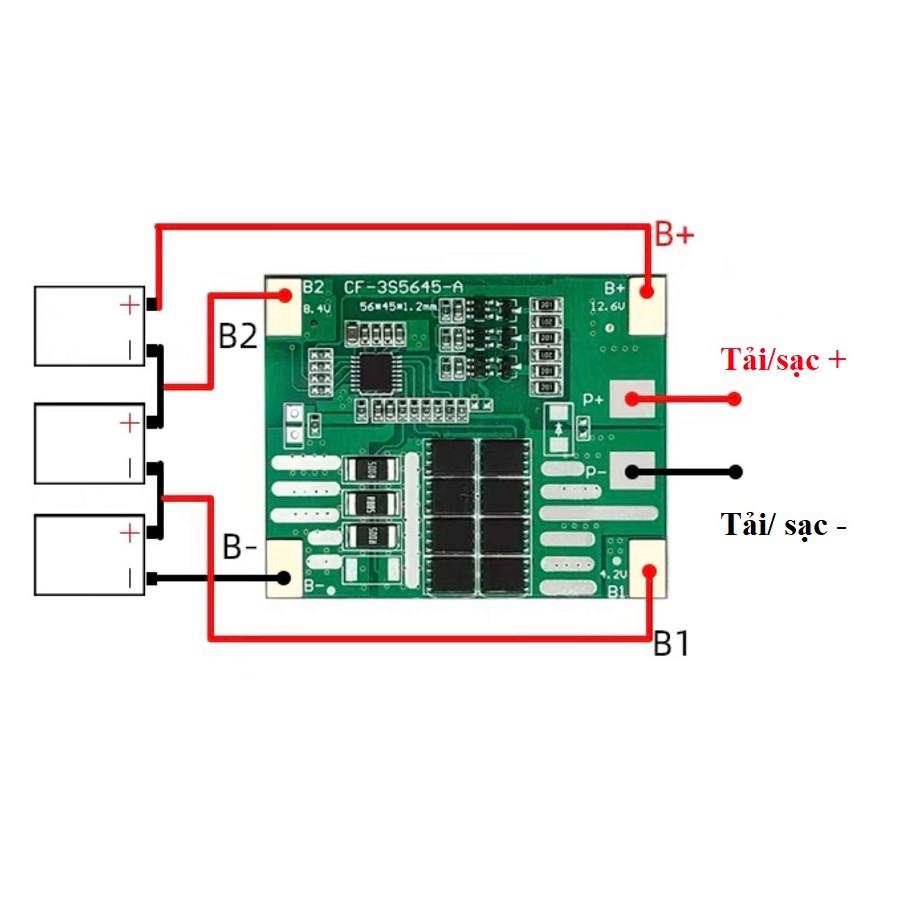

- Hàn theo thứ tự từ B- (0V), B1 ( 3.7V/4.2V), B2 (7.4V/8.4V) và B+ (11.1V/12.6V).
- Các chân P- và P+ là ngỏ ra Tải và Sạc.
+Lưu ý: sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.

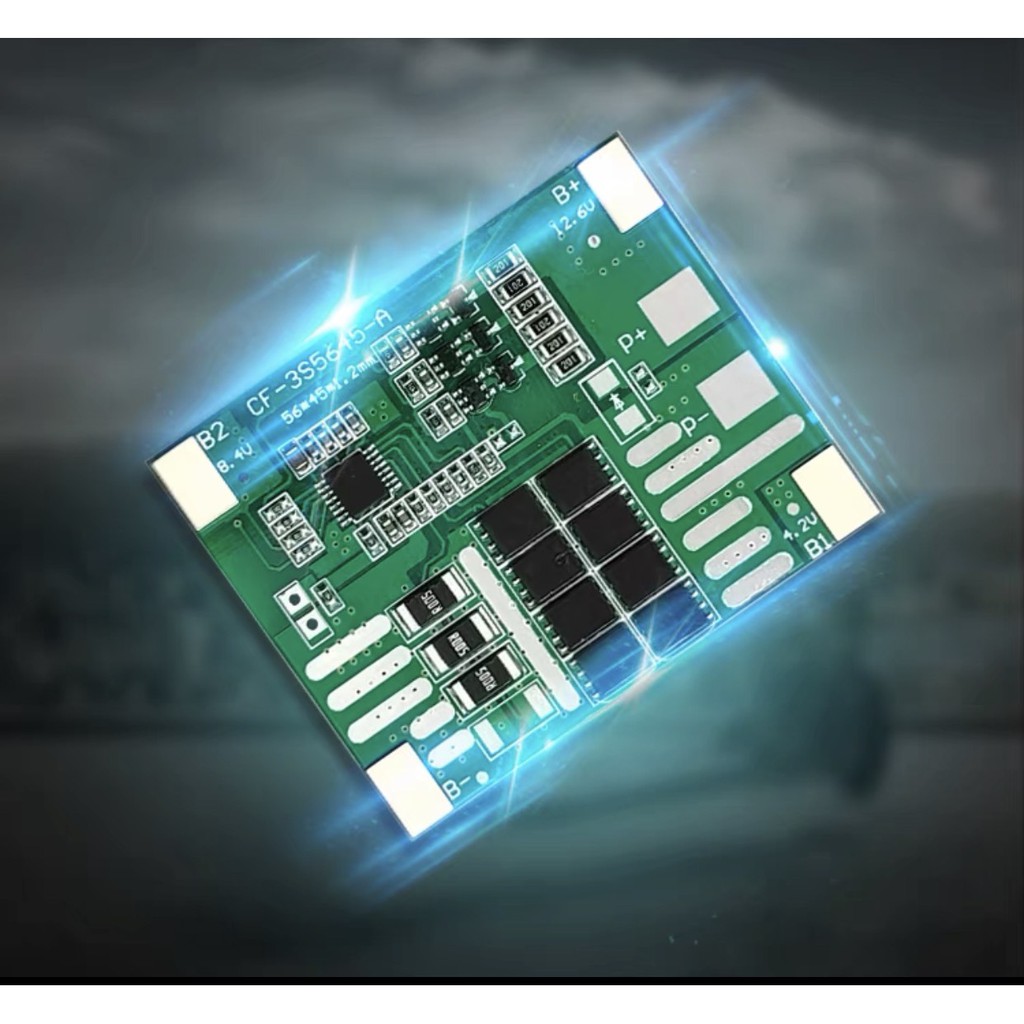

Hình ảnh sản phẩm
