Mạch 4S 20A 14.4V 16.8V - Mạch Sạc và Bảo Vệ khối pin Lithium ion 4S 18650 26650

Giới thiệu Mạch 4S 20A 14.4V 16.8V - Mạch Sạc và Bảo Vệ khối pin Lithium ion 4S 18650 26650

Mạch cho dòng xả tức thời đến 20A phù hợp với các bộ pin máy mát xa, robot hút bụi, bộ nguồn dự phòng bằng đèn LED, sản phẩm điện tử, bộ pin đèn đường năng lượng mặt trời, sạc dự phòng và các sản phẩm khác không cần dòng xả quá cao.

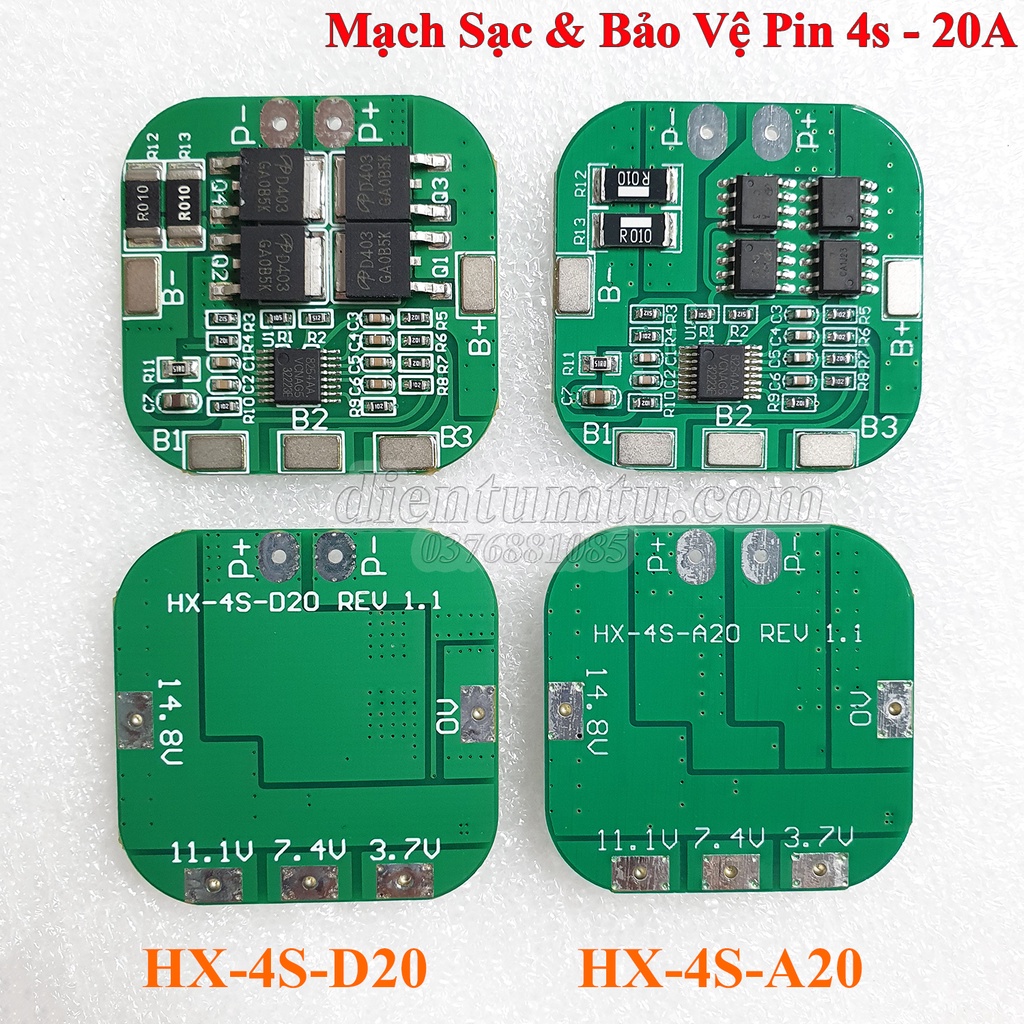

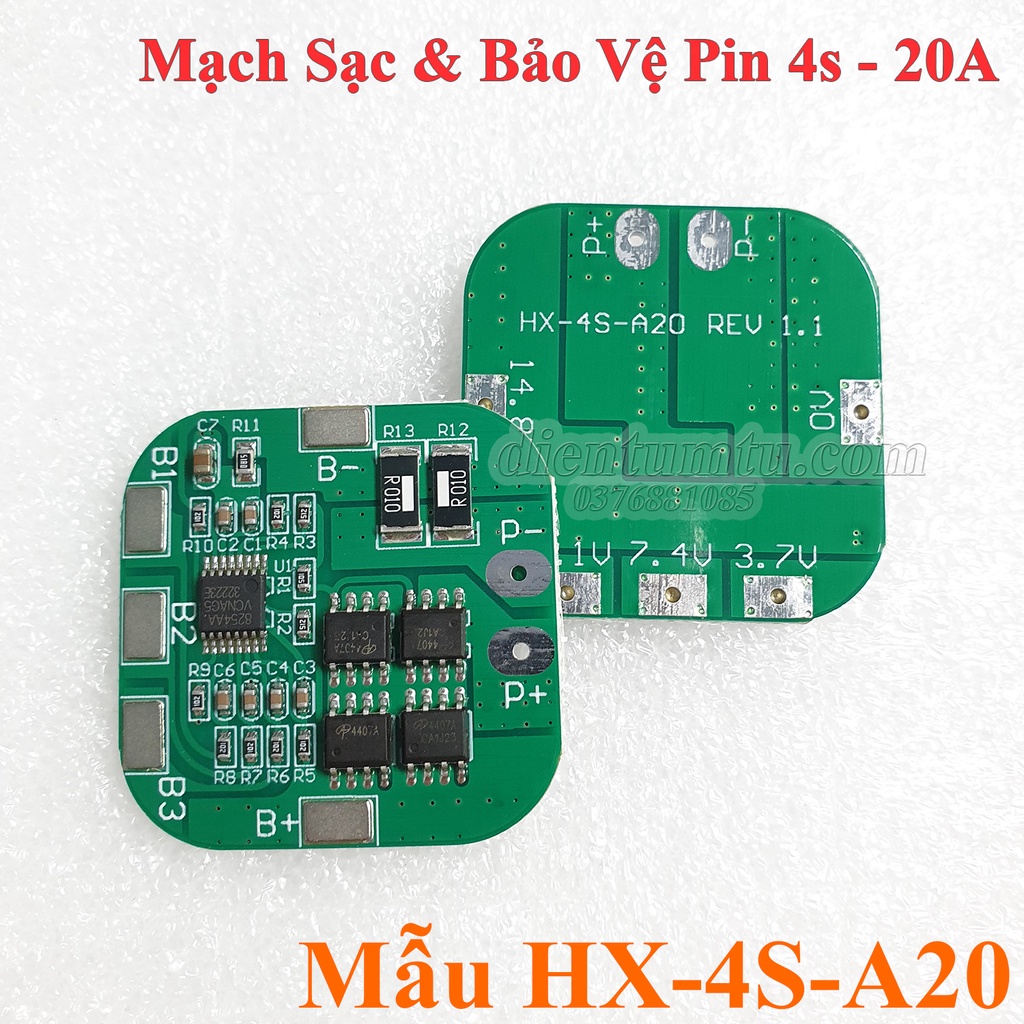

- Shop có 2 mẫu HX-4S-D20 và HX-4S-A20, khác nhau về các MOS, chất lượng là như nhau.

Thông số cơ bản:
- Sử dụng sạc: 16.8V - 17.2V
- Điện thế xả cạn: 12v - 14v
- Điện thế sạc đầy: 16.8v
- Dải điện áp quá tải trên từng cell: 4,25-4,35v ± 0,05v
- Dải điện áp xả quá mức trên từng cell: 2.3-3.0v ± 0.05v
- Dòng xả liên tục (hoạt động): 10A
- Dòng xả quá tải (tức thời): 20A
- Dòng tĩnh: ít hơn 30uA

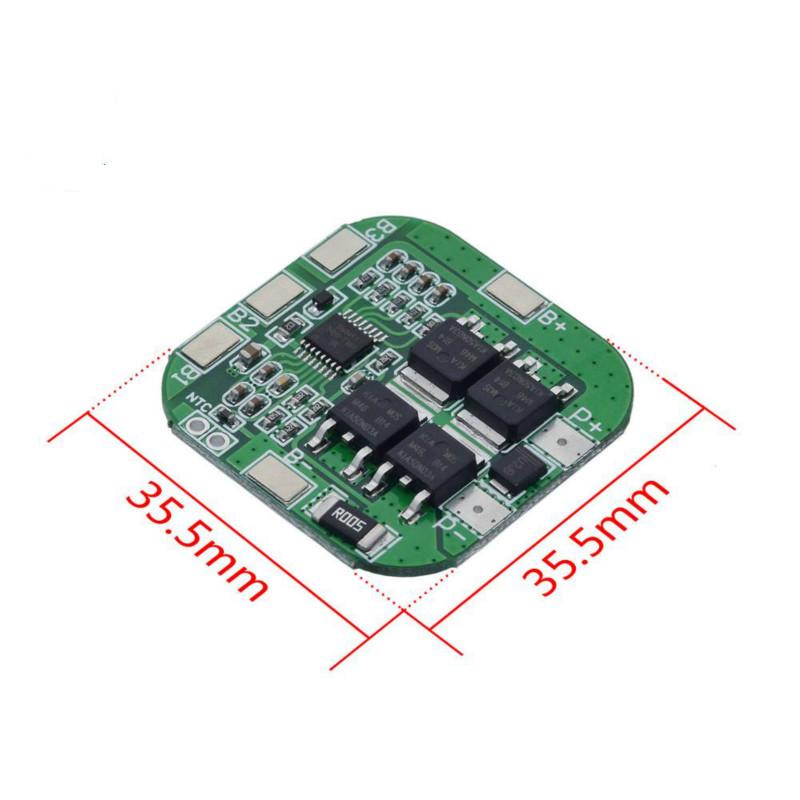

- Kích thước: 35 * 35 * 3.6mm

- Chức năng cân bằng (Balance): Sạc cân bằng và bảo vệ cell pin Li-ion, có mức điện thế từ 14.46 - 14.8v.
- Chức năng mở tự động khi mạch ngắt quá tải (Auto Recovery).

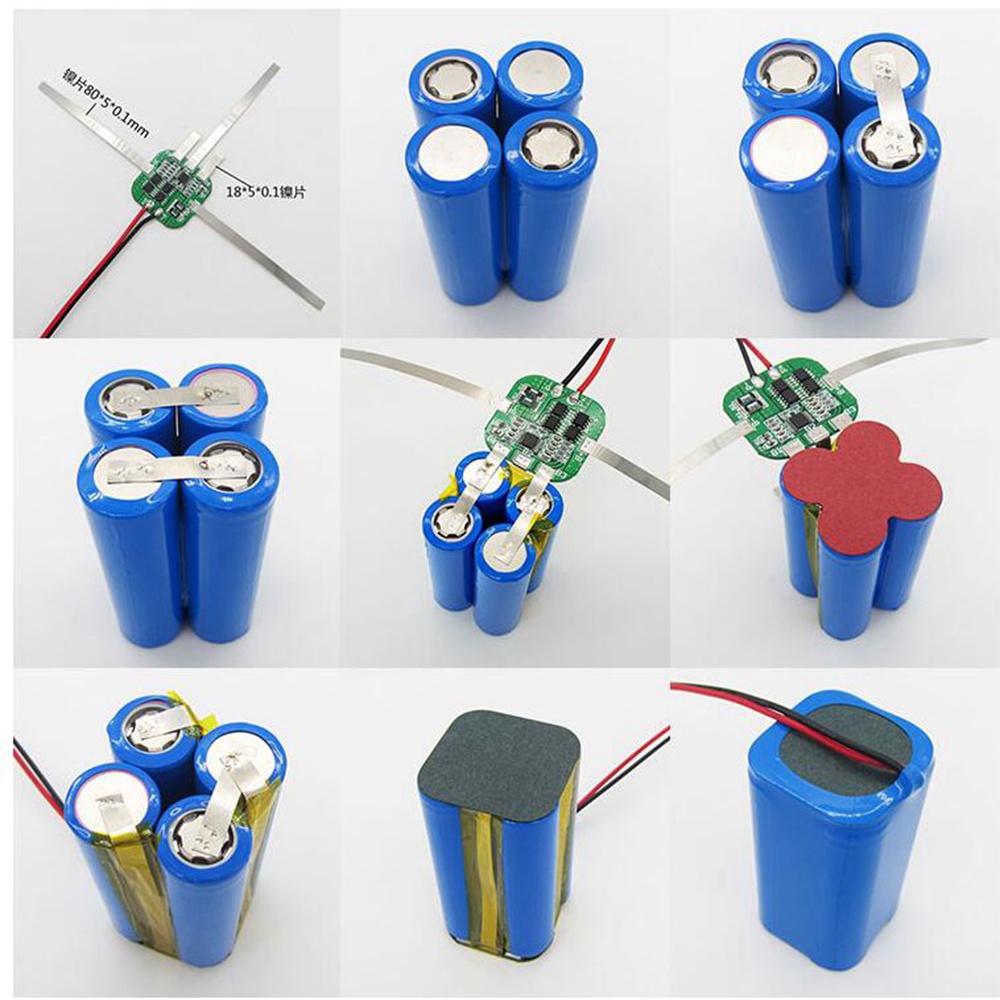

- Số cell sử dụng: 4 cell Li-ion hoặc 4 cặp (8 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (12, 16 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

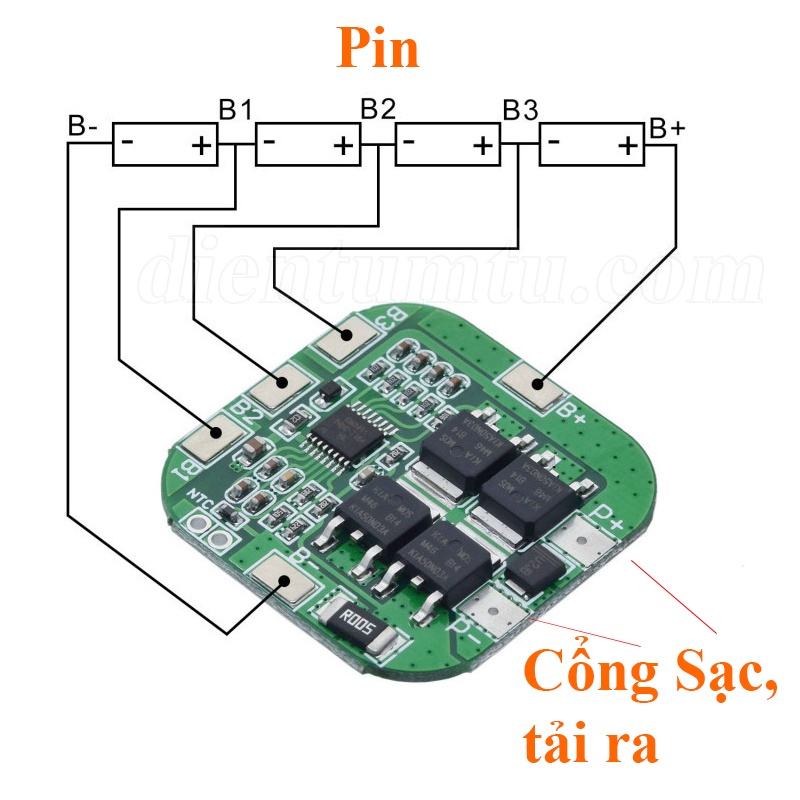

- Hàn theo thứ tự từ B- (0V), 4.2V, 8.4V, 12.6V và B+ (16.8V).
- Các chân - và + là 2 đường ra Tải và cũng là 2 đường Sạc vào. Không sử dụng đồng thời ngõ này cùng lúc 2 chức năng. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.

Quý Khách mua hàng số lượng vui lòng trực tiếp để có giá cập nhật tốt nhất.

Hình ảnh sản phẩm
