Mạch 6S 24V 12A, sạc và bảo vệ pin Li-ion 3.7V, 6 cell nối tiếp

Giới thiệu Mạch 6S 24V 12A, sạc và bảo vệ pin Li-ion 3.7V, 6 cell nối tiếp

Mạch sạc bảo vệ cell Li-ion 6S - 25.2v - 12A

Thông tin sản phẩm và sử dụng:
- Sử dụng sạc: 6s - 25.2V.
- Điện thế bảo vệ xả: 18V
- Điện thế bảo vệ sạc: 25.2V
- Dòng xả liên tục (hoạt động): 12A
- Dòng xả quá tải (tức thời): 25A

- Chức năng:
+ Chức năng sạc cân bằng từng (cặp) cell một.
+ Bảo vệ sạc, chống sạc quá áp. Mạch tự ngắt sạc khi cell đầy (4.2V).
+ Bảo vệ xả, chống xả kiệt pin. Mạch tự ngắt tải khi áp của cell xuống thấp 3V.
+ Bảo vệ quá dòng
+ Bảo vệ ngắn mạch

- Số cell sử dụng: 6 cell Li-ion hoặc 6 cặp cell (12 cell) Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (18, 24 cell,...), tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

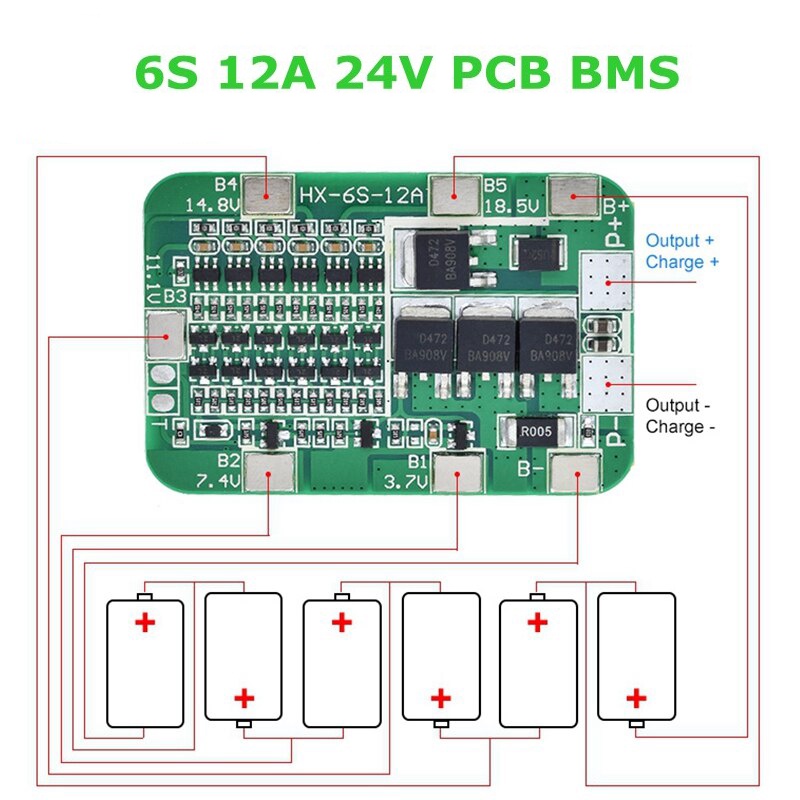

- Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V), B4 (14.4/16.8V), B5 (18V/21V) và B+ (21.6V/25.2V).
- Các chân P- và P+ là ngỏ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
Lưu ý:
- Khi đóng pin cho máy khoan, xe điện,… có công suất/dòng tải lớn, cần mạch có dòng xả mạnh (30A, 50A, 100A,…) và cell có dòng xả cao (10C, 15C, 20C,…)
- Đóng pin từ 2P (2 cell song song) trở lên và không dùng cell cũ/kém chất lượng
- Sản phẩm là 01 mạch bảo vệ pin (Bms), không bao gồm pin, sạc hay sản phẩm minh hoạ khác. Màu sắc, hình ảnh có thể khác so với thực tế, chức năng không đổi. Các thông số nêu trên là từ nhà sản xuất (Nsx),

Hình ảnh sản phẩm
