Mạch báo dung lượng pin 1s,2s,3s,4s,5s,6s,7s,8s, mạch 3S 11.1-12.6V, mạch 4S 13.2- 16.8V

Giới thiệu Mạch báo dung lượng pin 1s,2s,3s,4s,5s,6s,7s,8s, mạch 3S 11.1-12.6V, mạch 4S 13.2- 16.8V

Video giới thiệu sản phẩm Mạch báo dung lượng pin 1s,2s,3s,4s,5s,6s,7s,8s, mạch 3S 11.1-12.6V, mạch 4S 13.2- 16.8V. Nguồn: Shopee.

Mạch báo dung lượng pin chuyên dùng cho loa chúng tôi có 3 sự lựa chọn cho quý khách
* mạch báo pin từ 1S đến 8S DC 3.7 V

Thông số kỹ thuật:
- Mạch dùng cho pin từ 1s đến 8s
- Mạch dùng với pin 3.7V
- Cách sử dụng: Nối nguồn VCC vào (+), GND vào (-).

* Mạch Báo Dung Lượng Pin 3S 11.1-12.6V
- Mạch chỉ dùng cho Pin 3S 11.1V tới 12.6V
- tùy vào dòng xả mà các mạch bảo vệ sẽ ngắt điện áp khi pin từ 3V-3.2V
- Mạch kết nối cực kỳ đơn giản : chỉ cần nối dây +,- của Pin 3s vào hai chân +,- của mạch là hoạt động ngay

* MẠCH BÁO DUNG LƯỢNG PIN 4S 3.2 - 16.8V
- Mạch Báo Dung Lượng Pin 4S 16.8V là một module cảm biến được dùng để đo dụng lượng của pin hoặc ắc quy
4S từ 13.2V – 16.8V
- Module led vạch chỉ thị dung lượng còn lại trong pin litium hoặc các loại nguồn pin, acquy khác.

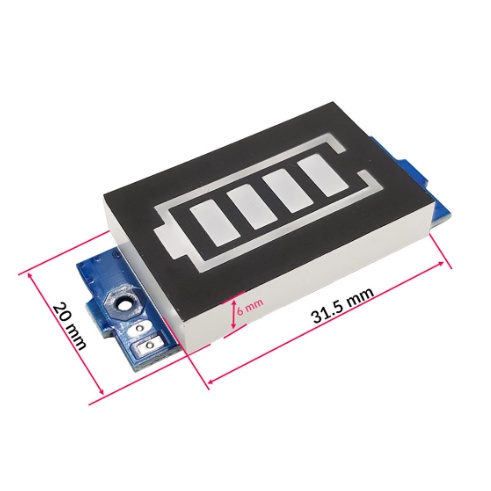

- Kích thước: Dài: ~ 45 mm (tính cả board mạch), rộng: ~ 20 mm.
- Cách sử dụng: Nối nguồn VCC vào (+), GND vào (-).

* Với 5 mức hiển thị :
+ Từ 0% đến 25% : Mạch sẽ sáng cột thứ 1
+ Từ 26% tới 50% : Mạch sẽ sáng cột thứ 2
+ Từ 51% tới 75% : Mạch sẽ sáng cột thứ 3
+ Từ 76% tới 100% : Mạch sẽ sáng cột thứ 4
Khi mạch không sáng cột nào tức là Pin cần phải sạc

Lưu ý:
- Khi nhận hàng, mạch mặc định sẽ ở chế độ báo pin 1S
- Tuỳ vào nhu cầu sử dụng, bạn cần hàn kết nối 2 tiếp điểm tương ứng ở mặt sau và ngắt tiếp điểm ở S1 (ví dụ bạn
bạn dùng pin 3s thì hàn 2 tiếp điểm ở vị trí S3 và ngắt 2 tiếp điểm ở vị trí S1)

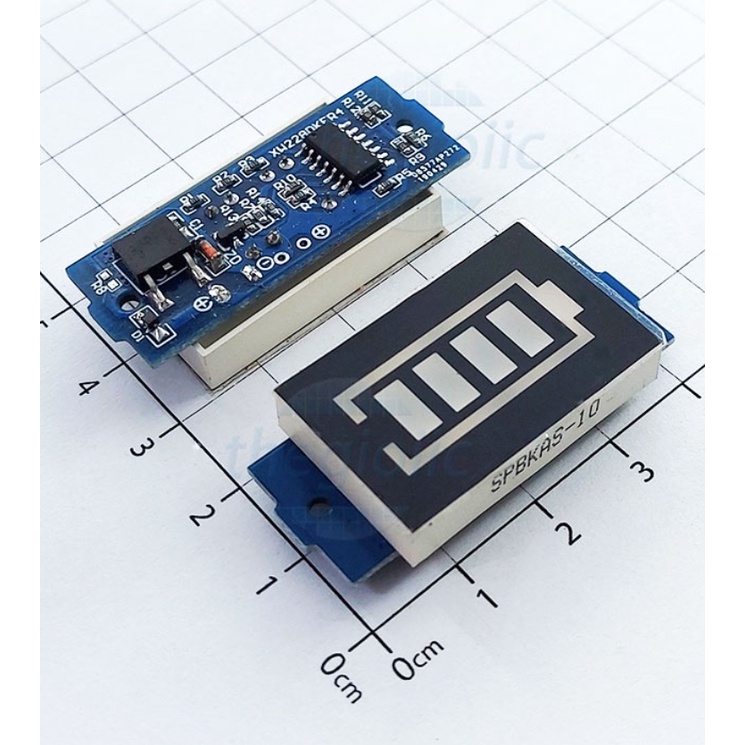

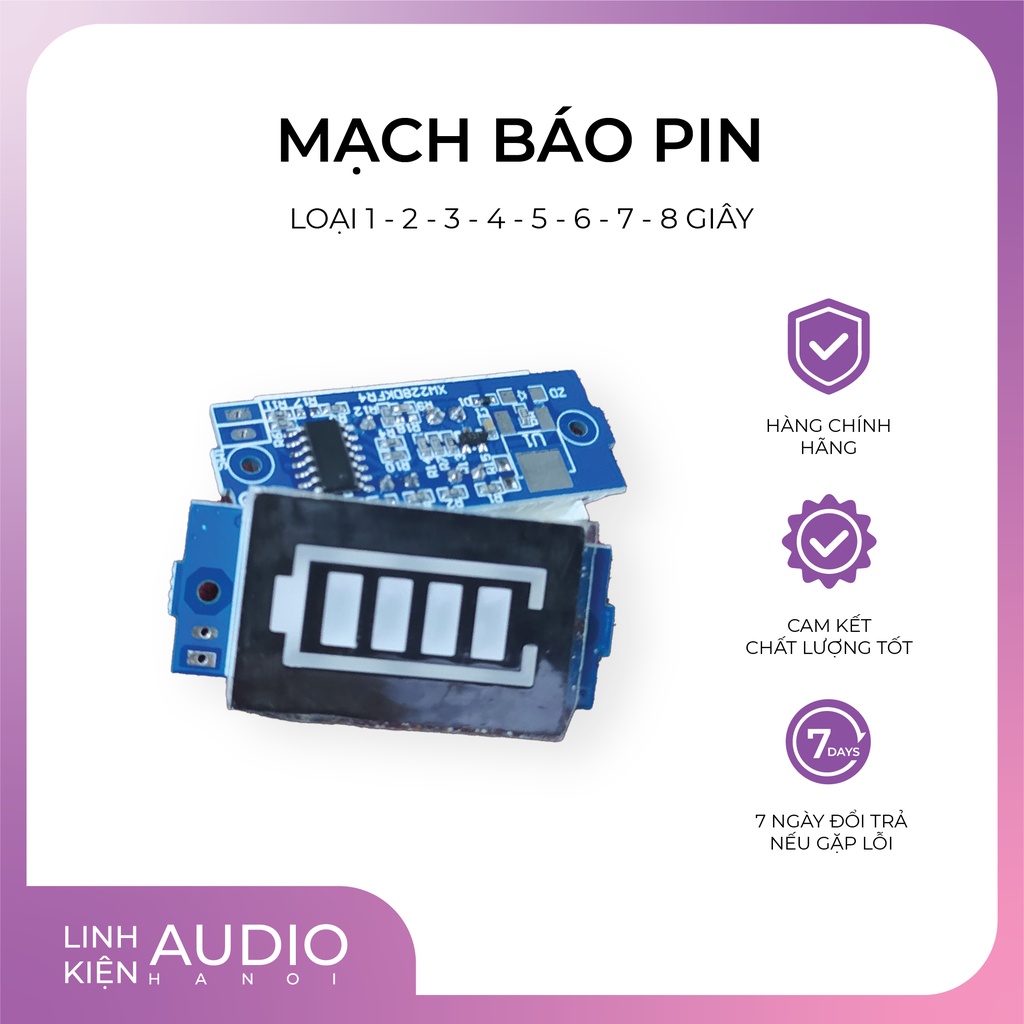

Hình ảnh sản phẩm
