Giới thiệu Mạch Bảo Vệ Pin Lithium 3s 12v 18650 11.1v 12.6v 8a 3 Li-Ion Bms Pc Pcb

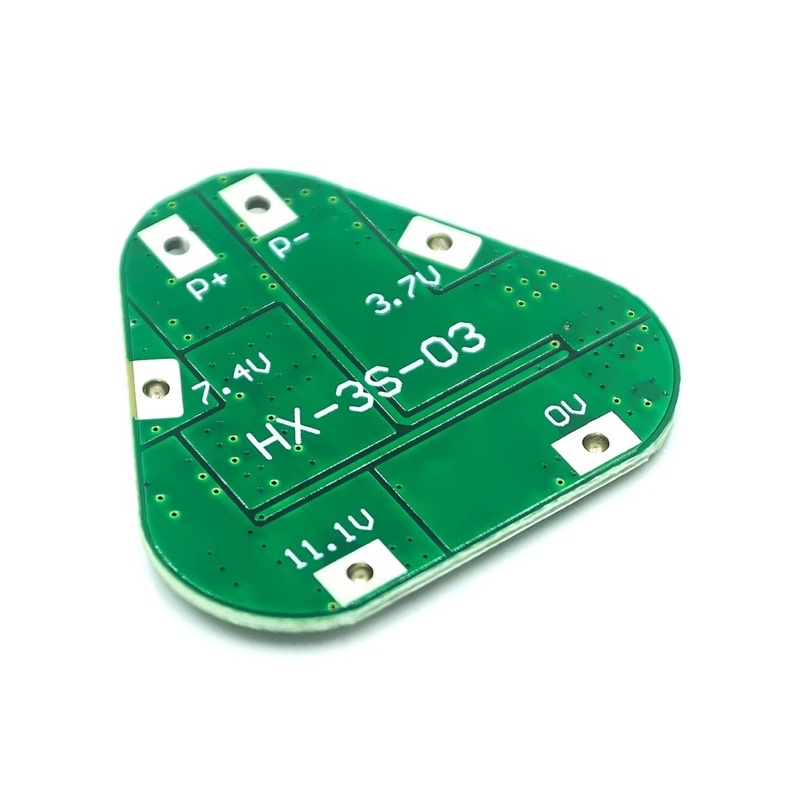

* Thông số mạch:- Model: HX-3S-03

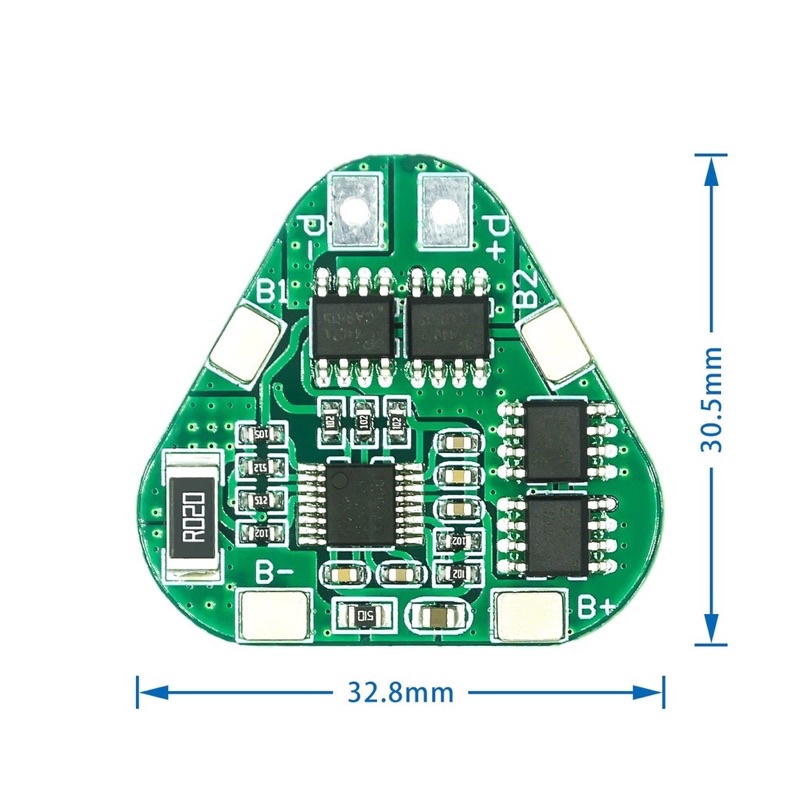

- Kích thước: 30 * 30 * 2.8mm
- Dải điện áp quá tải: 4,25-4,35v ± 0,05v
- Quá xả phạm vi điện áp: 2.3-3.0v ± 0.05V
- Dòng làm việc giới hạn trên: 6-8A Nhiệt độ làm việc: -40 --- + 50 ° C
- Dòng tức thời giới hạn trên: 9-10A Điều kiện lưu trữ: -40-- + 80 ° C
- Dòng tĩnh: ít hơn 30uA tuổi thọ hiệu quả: hơn 30.000 giờ
- Điện trở trong: dưới 100mΩ Bảo vệ ngắn mạch: bảo vệ, tự phục hồi.
- Điện áp sạc: 12,6V-13V
*Chức năng:
+ Sạc và bảo vệ cell Li-ion, dùng trong thiết bị cần dòng xả thấp và có mức điện thế là 12,6v.
LƯU Ý 1:MẠCH VỚI DÒNG XẢ THẤP CHỈ PHÙ HỢP VỚI CÔNG VIỆC BẢO VỆ SẠC XẢ VỚI CÔNG CỤ CẦN DÒNG XẢ THẤP ,KHÔNG KHUYẾN KÍCH DÙNG TRONG MÁY KHOAN,BẮN VÍT VÀ MÁY CÔNG CỤ CẦN DÒNG XẢ CAO.
LƯU Ý 2:
- Sạc cân bằng chỉ là chức năng phụ trợ, cố gắng không để pin tốt và pin kém trộn lẫn với nhau!3 bộ dung lượng pin / điện trở càng gần càng tốt! (2 pin tốt +1 pin kém = 3 pin kém).
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.
- Tuân thủ nghiêm ngặt hệ thống dây điện của sơ đồ 0V, 4.2V, 8.4V,12.6V không sẽ đoản mạch. Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V),B3,(10,8/12,6)B+.
- Các chân P- và P+ là ngỏ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
- Khi sử dụng tải loại động cơ chổi than, tụ điện (10uF-1000uF) phải được kết nối song song với các cực dương và cực âm của động cơ để ngăn điện áp tăng vọt do động cơ tạo ra gây nhiễu cho bảng bảo vệ hoặc làm hỏng MOSFET.
- Nếu đo đầu ra p+,p-không có áp sau khi đã ráp mạch vô cell pin ,bạn hãy cắm sạc có điện áp 12.6v vô mạch để kích điện áp.
LƯU Ý 2:
- Khách hàng đã mua mạch này mặc định có kiến thức về an toàn pin lithium. Nếu pin hoặc mạch bị hỏng hoặc thậm chí phát nổ do đấu nối ,sạc không đúng cách cửa hàng sẽ không chịu trách nhiệm cho bất kỳ thiệt hại.

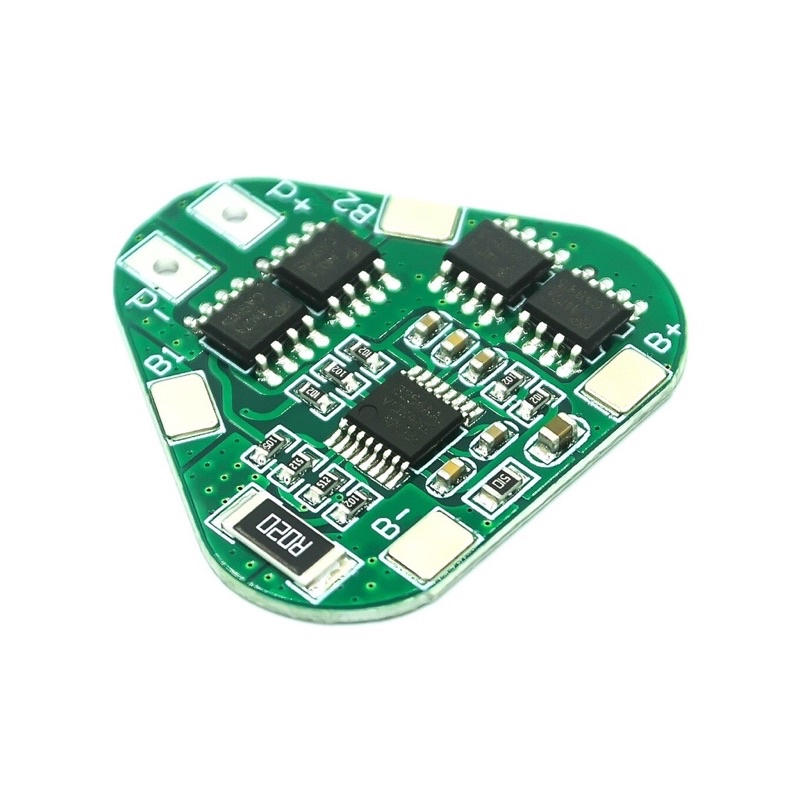

Hình ảnh sản phẩm
