Giới thiệu Mạch bảo vệ sạc pin Li-Ion Lithium 18650 2S 3A 7.4V 8.4V

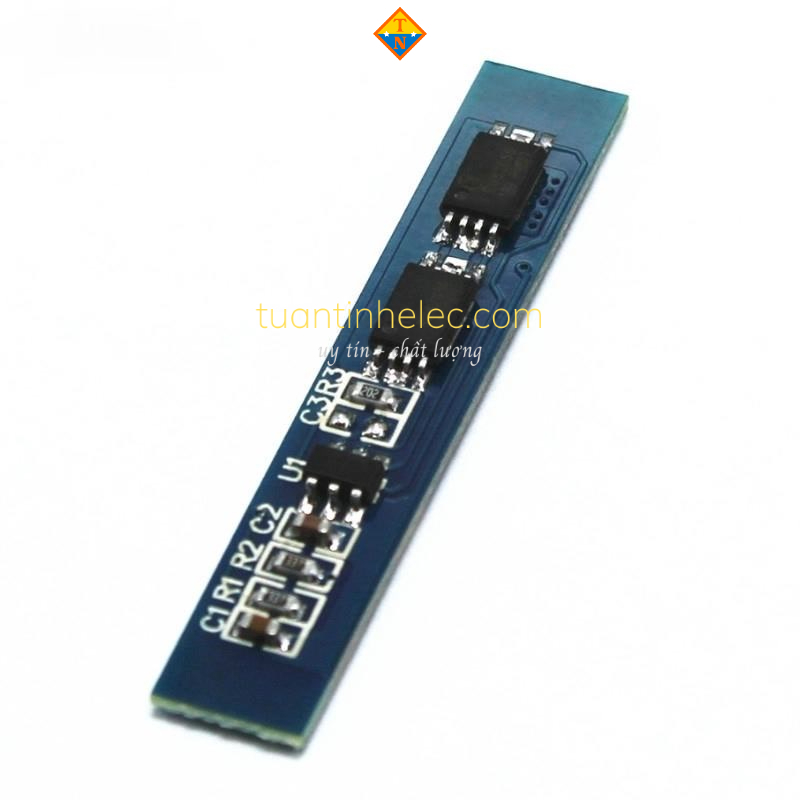

Mạch bảo vệ sạc pin Li-Ion Lithium 18650 2S 3A 7.4V 8.4VBảng mạch bảo vệ pin Lithium
Chức năng bổ sung: quá tải, quá xả, quá dòng, bảo vệ ngắn mạch
Tổng quan :
IC chính sử dụng linh kiện nhập khẩu chính hãng "Seiko". Với các chức năng bảo vệ quá tải, quá xả, quá dòng, đoản mạch và các chức năng bảo vệ khác, được sử dụng cho pin lithium 3.7V với nhiều dung lượng và hình dạng khác nhau. IC bảo vệ Seiko của Nhật Bản, VISHAY, AOS, IR và MOSFET chất lượng cao khác, tấm hệ số nhiệt độ thấp FR-4, được thiết kế tốt và thử nghiệm toàn diện. Kích thước nhỏ, phù hợp cho nhiều trường hợp yêu cầu tích hợp cao và chi phí thấp, có thể đáp ứng các yêu cầu hiệu suất khác nhau, và đảm bảo độ an toàn và độ tin cậy của bộ pin.
Các đặc điểm của bảng mạch bảo vệ pin lithium:
Mẫu: HX-2S-02
Dải điện áp quá tải: 4,25-4,35v ± 0,05v
Kích thước: 36 * 6 * 1.0mm
Dải điện áp xả quá mức: 2.3-3.0v ± 0.05v
Dòng điện làm việc lớn: 3A
Nhiệt độ làm việc: -40 --- + 50℃
Dòng điện tức thời lớn: 5A
Điều kiện bảo quản: -40-- + 80°C
Dòng tĩnh: ít hơn 3uA
Tuổi thọ hiệu quả: hơn 50000 giờ
Nội trở: ít hơn 45mΩ
Bảo vệ ngắn mạch: có thể được bảo vệ, cần được sạc để phục hồi
Kích thước bảng mạch bảo vệ và mô tả thiết bị;
Kích thước bảng bảo vệ là 36 * 6 * 1.0mm
Giải thích các điểm hàn:
· B + được nối với cực dương của pin;
· B— kết nối với cực âm của pin;
· Điểm kết nối MB trước pin 1 và pin 2;
· P + được kết nối với cực dương của cực sạc/xả (dùng chung với cực sạc/xả);
· P- được kết nối với cực âm của cực sạc/xả (dùng chung với cực sạc/xả).
#2S #3A #Li-Ion #Lithium #7.4v #8.4V #18650 #Battery #Charger #Protection #Board
