Mạch cảm biến dòng xoay chiều 0-30A YEL8-B ngõ ra relay, điều khiển thiết bị, bảo vệ quá dòng quá tải

Giới thiệu Mạch cảm biến dòng xoay chiều 0-30A YEL8-B ngõ ra relay, điều khiển thiết bị, bảo vệ quá dòng quá tải

🔴 MÔ TẢ SẢN PHẨM
✔️Module đóng cắt dòng xoay chiều 0-30A YEL8-B ngõ ra Relay được thiết kế để kiểm tra giá trị dòng điện xoay chiều của tải thông qua cảm biến dòng và điều khiển việc đóng mở của relay dựa trên cài đặt. Chức năng này giúp kiểm soát dòng làm việc và công suất của tải tránh được tình trạng quá tải và ngắn mạch.
✔️Ngõ ra relay điều khiển đóng mở trực tiếp tải hoặc đóng cắt trung gian cho các thiết bị khác.
✔️Sản phẩm có thể đấu với các contactor giúp nâng cao công suất điều khiển.

🔹Giới thiệu chức năng sản phẩm:

✔️P-1: Khi giá trị dòng điện lớn hơn A (có thể thiết lập), đầu ra sẽ ngừng ngay lập tức và không khởi động lại.
✔️P-2: Khi giá trị dòng điện lớn hơn A, đầu ra sẽ ngừng ngay lập tức, chờ C giây (có thể thiết lập) trước khi kiểm tra lại; khi giá trị dòng điện nhỏ hơn A, đầu ra sẽ khởi động lại.
✔️P-3: Khi giá trị dòng điện lớn hơn A trong thời gian B giây (có thể thiết lập), đầu ra sẽ ngừng ngay lập tức và không khởi động lại.
✔️P-4: Khi giá trị dòng điện lớn hơn A trong thời gian B giây (có thể thiết lập), đầu ra sẽ ngừng ngay lập tức, chờ C giây (có thể thiết lập) trước khi kiểm tra lại; khi giá trị dòng điện nhỏ hơn A, đầu ra sẽ khởi động lại.
✔️P-5: Khi giá trị dòng điện nhỏ hơn A nhưng lớn hơn D, đầu ra sẽ ngừng ngay lập tức và không khởi động lại.
✔️P-6: Khi giá trị dòng điện nhỏ hơn A nhưng lớn hơn D, đầu ra sẽ ngừng ngay lập tức, chờ C giây (có thể thiết lập) trước khi kiểm tra lại; khi giá trị dòng điện lớn hơn A hoặc nhỏ hơn D, đầu ra sẽ khởi động lại.
✔️P-7: Khi giá trị dòng điện nhỏ hơn A nhưng lớn hơn D trong thời gian B giây (có thể thiết lập), đầu ra sẽ ngừng ngay lập tức và không khởi động lại.
✔️P-8: Khi giá trị dòng điện nhỏ hơn A nhưng lớn hơn D trong thời gian B giây (có thể thiết lập), đầu ra sẽ ngừng ngay lập tức, chờ C giây (có thể thiết lập) trước khi kiểm tra lại; khi giá trị dòng điện lớn hơn A hoặc nhỏ hơn D, đầu ra sẽ khởi động lại.

🔴 THÔNG SỐ KĨ THUẬT:
🔹Model: YEL8-B
🔹Điện áp đầu vào: 24V DC
🔹Độ phân giải: 0.01A
🔹Độ chính xác: ±0.01A
🔹Kiểm soát dòng điện xoay chiều: 30A
🔹Đầu ra relay: tiếp điểm COM, NO, NC
🔹Dòng đóng cắt của relay: 10A/250V, 10A/30VDC
🔹Lắp đặt trên ray 35
🔹Trọng lượng: 75g

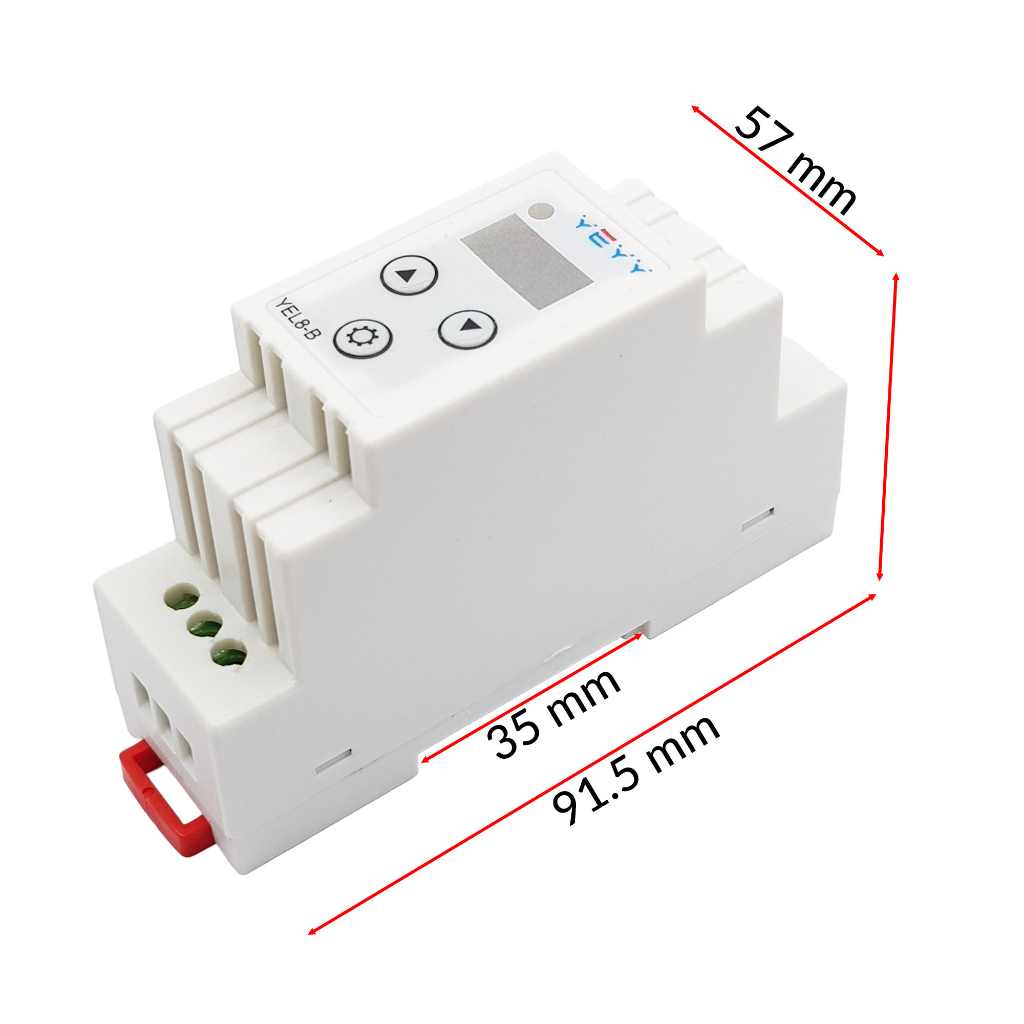

🔹Kích thước: 91.5 x 28.5 x 57mm (dài x rộng x cao)
🔹Kích thước lỗ CT tròn: 9mm
🔹Bộ sản phẩm gồm: Module YEL8-B + CT tròn

🔴Xuất xứ : Trung Quốc
