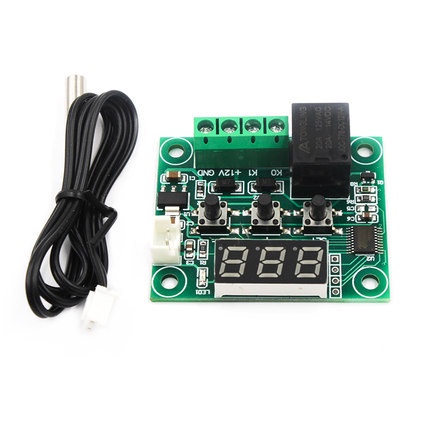

Mạch Cảm Biến Nhiệt Độ W1209 12V cảnh báo nhiệt độ, làm mát tự động, ấp trứng

Giới thiệu Mạch Cảm Biến Nhiệt Độ W1209 12V cảnh báo nhiệt độ, làm mát tự động, ấp trứng

Mạch điều khiển nhiệt độ W1209 12V ngõ ra dạng Relay dùng cảm biến NTC. Chức năng của mạch điện là đóng mở relay theo nhiệt độ cài đặt. Sản phẩm có ưu điểm dễ cài đặt và giá thành thấp.

THÔNG SỐ KĨ THUẬT
- Phạm vi hoạt động :-50-110℃
- Độ chính xác: 0.1℃
- Nhiệt độ trễ: 2℃
- Thời gian cập nhập: 0.5s
- Điện áp vào: DC12V
- Đầu ra: Tiếp Điểm Relay.
- Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA
- Kích thước :40×48.5mm
- Lỗ gắn: M3x2
- Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.
- Led hiển thị 0.28 màu đỏ:
+ Hiển Thị Nhiệt Độ Hoạt Động.
+ Hiển Thị Nhiệt Độ Cài Đặt.
- Phím Setup, Tăng (+), Giảm (-)

CÔNG DỤNG SẢN PHẨM
- Khống chế nhiệt độ bằng relay.
- Ứng dụng trong lò sấy, làm mát.
- Đây là module cảm biến nhiệt độ có ngõ ra Relay dạng thường mở, có hiển thị LED 7 đoạn.
- Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay.
- Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo.
- Ứng dụng thú vị như cảnh báo nhiệt độ, làm mát tự động, ấp trứng ..v.v.
- Chú ý: Nhấn giữ nút (SET) để cài đặt nhiều chức năng hơn.

HƯỚNG DẪN SỬ DỤNG:
- Đấu nối dây cảm biến vào mạch, nối dây tải và nguồn cấp DC12V vào mạch điện (lưu ý nối đúng vị trí âm/dương của nguồn DC).
- Ngay khi cấp nguồn, mạch khởi động sẽ hiển thị nhiệt độ tại thời điểm hiện tại.
- Để cài đặt nhiệt độ T0 bật/tắt relay ngõ ra, nhấn nút SET 1 lần, khi này đèn báo sẽ chớp và hiển thị nhiệt độ cài đặt; nhấn nút (+)/(-) để tăng/giảm nhiệt độ cài đặt; nhấn nút SET lần nữa để thoát khỏi chế độ cài đặt.
- Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:
+ P0 để thiết lập chế độ Nóng hay Lạnh (Hot & Cold, mặc định: C: cold)
+ P1 để thiết lập trễ nhiệt độ (khoảng nhiệt độ đóng/cắt relay từ mức mặc định)
+ P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
+ P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
+ P4 để chỉnh sai số cho nhiệt độ đo
+ P5 để thiết lập thời gian trễ
+ P6 để thiết lập nhiệt độ Báo động
Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập, hấn phím SET 1 lần để thiết lập giá trị. Nhấn phím (+)/(-) để tăng/giảm giá trị. Nhấn SET thêm lần nữa để hoàn tất cài đặt.
_____________________________
CAM KẾT:
- Thế Giới Linh Kiện LiKi phân phối Mạch Cảm Biến Nhiệt Độ W1209 12V có giá tốt nhất trên thị trường
- Sản phẩm uy tín chất lượng, hoàn tiền 100% nếu sản phẩm lỗi
BÁO GIÁ SỈ:
- Email: thegioilinhkienliki@gmail.com

#linhkien #linhkiendientu #liki #linhkiendientuliki #dientu #dientuliki #thegioilinhkien #thegioilinhkienliki

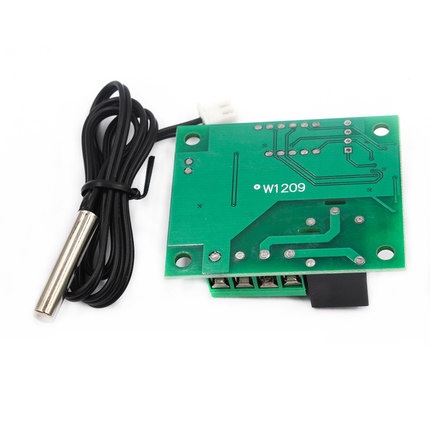

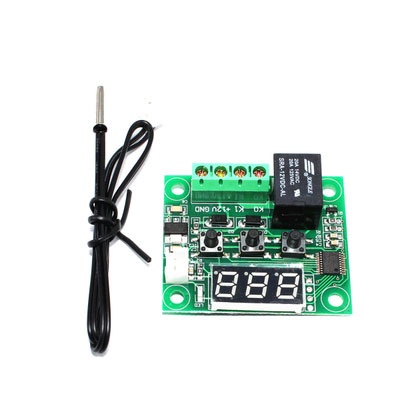

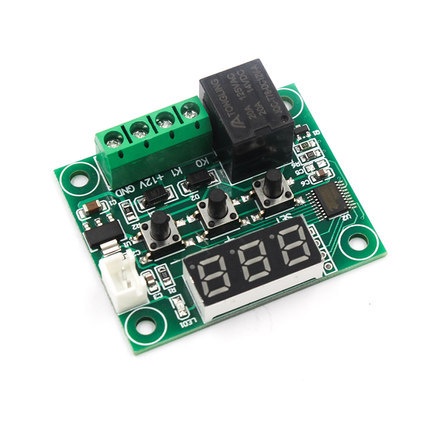

Hình ảnh sản phẩm
