Bản mạch cảm biến PCBFUN 24-bit A/D DC2.6-5.5V HX711 chuyên dụng có độ chính xác cao
Thương hiệu: pcbfun | Xem thêm các sản phẩm Thiết Bị Điện Gia Dụng của pcbfunMô tả ngắn
Dụng cụ và thiết bị tiện ích > Thiết bị mạch điện > Thiết bị mạch điện khác > Bản mạch cảm biến PCBFUN 24-bit A/D DC2.6-5.5V HX711 chuyên dụng có độ chính xác cao
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Sản phẩm tương tự
Giới thiệu Bản mạch cảm biến PCBFUN 24-bit A/D DC2.6-5.5V HX711 chuyên dụng có độ chính xác cao
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngàyMô tả sản phẩm:
711 là chip chuyển đổi A / D 24-bit được thiết kế đặc biệt cho cân điện tử có độ chính xác cao. Mạch ngoại vi yêu cầu có ưu điểm là tích hợp cao, phản hồi nhanh, chống nhiễu mạnh,... làm giảm chi phí của toàn bộ cân điện tử và cải thiện hiệu suất và độ tin cậy của toàn bộ máy. Giao diện và lập trình của chip và chip MCU đầu sau rất đơn giản, tất cả các tín hiệu điều khiển đều được điều khiển bằng các chân, và không cần lập trình đăng ký nội bộ của chip. Công tắc lựa chọn đầu vào có thể lựa chọn tùy ý kênh A hoặc kênh B, và bộ khuếch đại tín hiệu có thể lập trình ít bên trong của thiết bị được kết nối, mức lợi của kênh có thể lập trình A là 128 hoặc 64, biên độ tín hiệu đầu vào đầy đủ quy mô tương ứng là ± 20mv hoặc ± 40mV, kênh B là công suất cố định 32, được sử dụng để phát hiện thông số hệ thống. Nguồn điện áp có thể cung cấp trực tiếp nguồn cho các cảm biến bên ngoài và bộ chuyển đổi A / D trong chip. Không cần nguồn điện tương tự bổ sung trên bo mạch hệ thống. Bộ dao động đồng hồ trong chip không yêu cầu bất kỳ thiết bị bên ngoài nào. Chức năng đặt lại tự động bật nguồn đơn giản hóa việc ban đầu hóa của khởi động quy trình.
Thông tin sản phẩm:
Hai đầu vào khác nhau tùy chọn.
Bộ khuếch đại lập trình tiếng ồn thấp trên chip với lợi ích có thể lựa chọn là 64 và 128.
Mạch điều chỉnh điện áp trên chip cung cấp nguồn điện trực tiếp cho các cảm biến bên ngoài và bộ chuyển đổi A / D trên chip.
Bộ dao động đồng hồ trên chip không yêu cầu bất kỳ thành phần bên ngoài nào và tinh thể bên ngoài hoặc đồng hồ cũng có thể được sử dụng nếu cần thiết.
Mạch đặt lại tự động bật nguồn.
Điều khiển kỹ thuật số đơn giản và giao tiếp nối tiếp: Tất cả các điều khiển đều được nhập bằng chân và đăng ký trên chip không cần lập trình.
Tốc độ dữ liệu đầu ra có thể lựa chọn 10Hz hoặc 80Hz.
Ức chế đồng thời 50Hz và công suất 60Hz xáo trộn công suất.
Công suất tiêu thụ (bao gồm mạch cung cấp điện được điều chỉnh): Dòng hoạt động điển hình: < 1.7ma, dòng điện tắt: < 1μa
Dải điện áp hoạt động: 2,6~5,5V
Phạm vi nhiệt độ hoạt động: -20 ~ +85℃
Gói SOP-16 16 chấu
Gói hàng bao gồm:
1 * Mô đun
1 * Đầu ghim

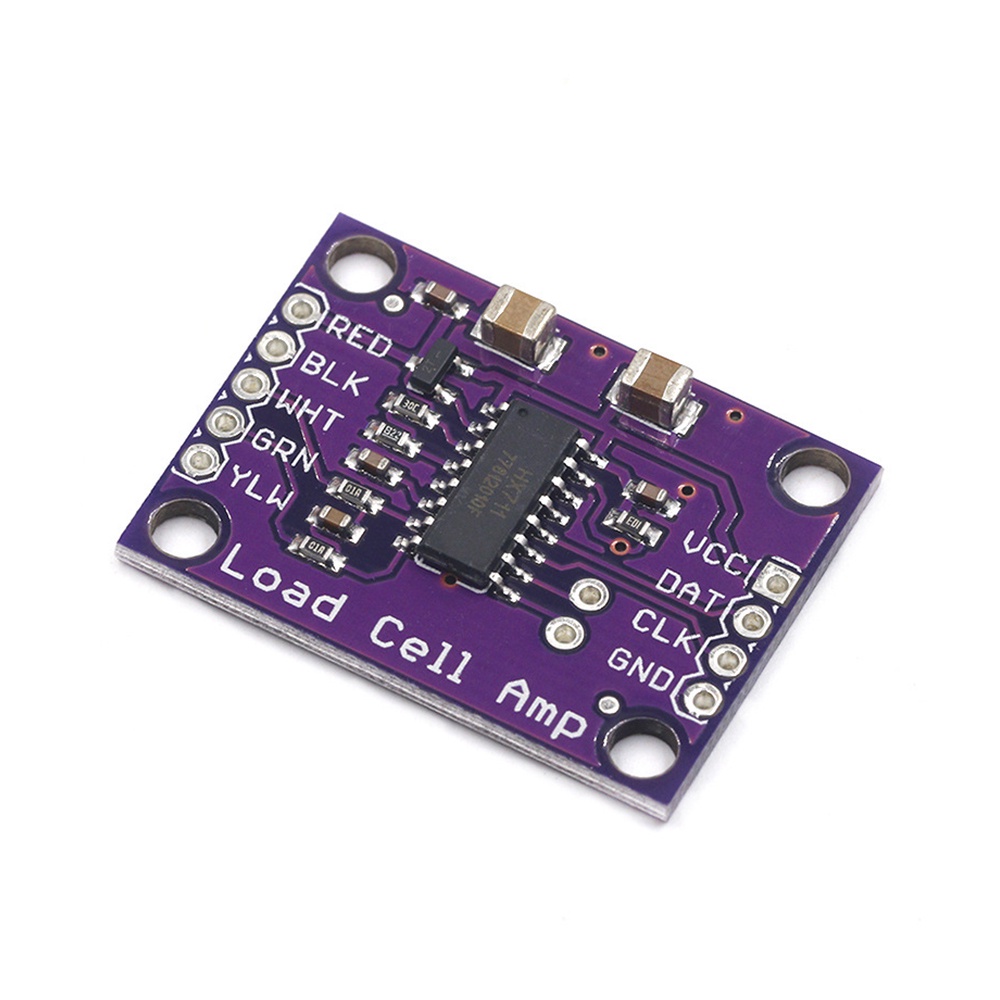

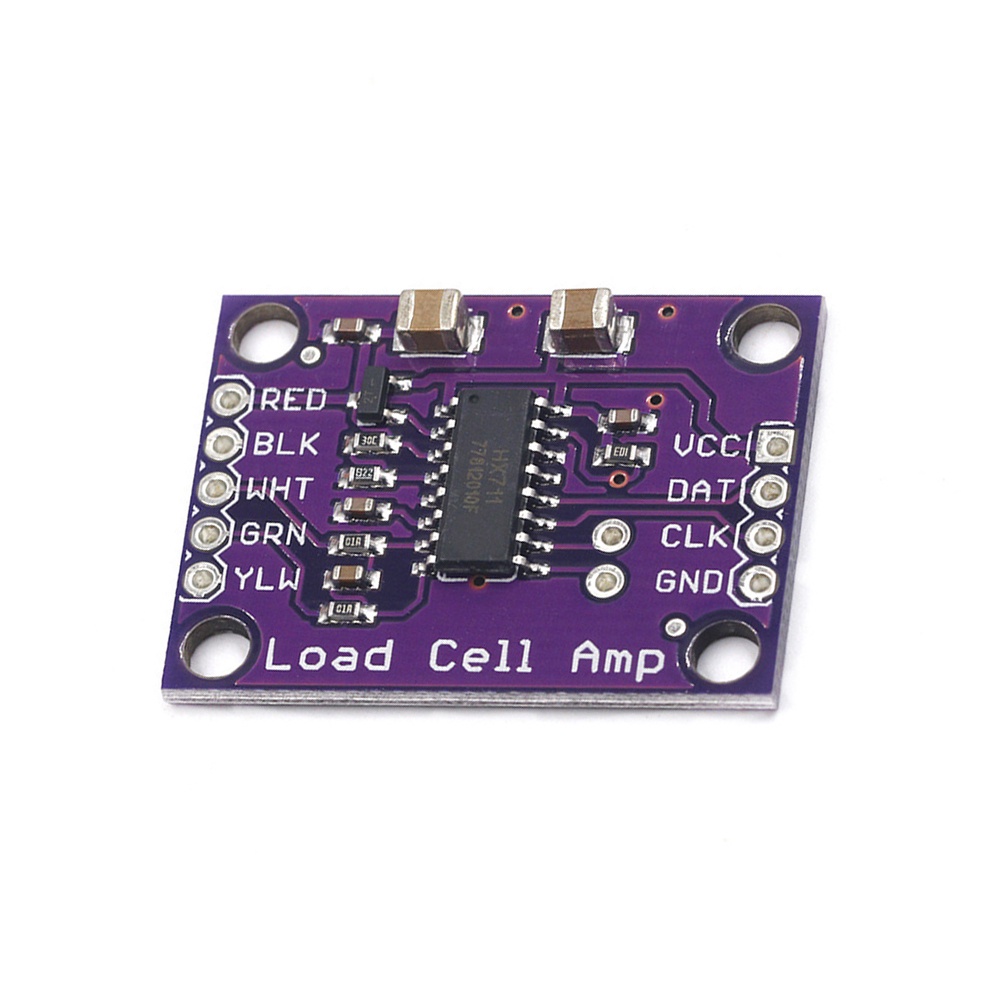

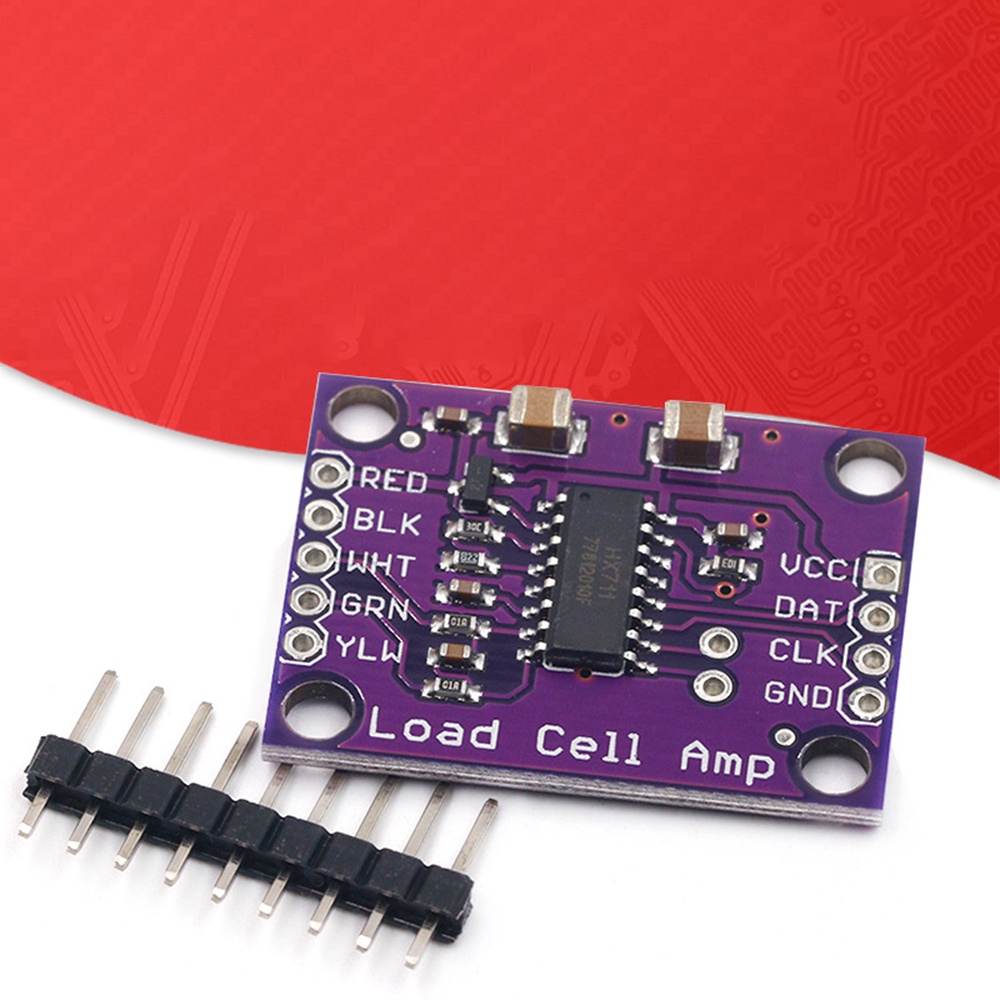

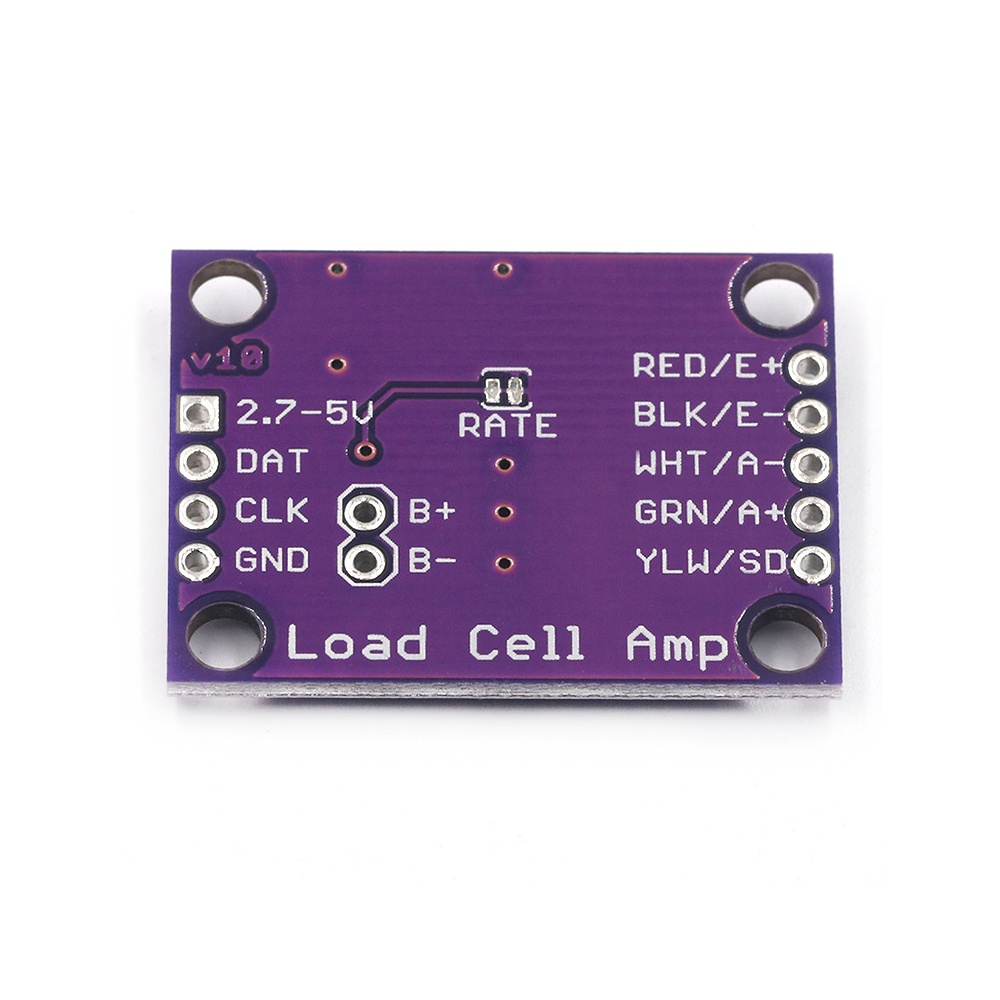

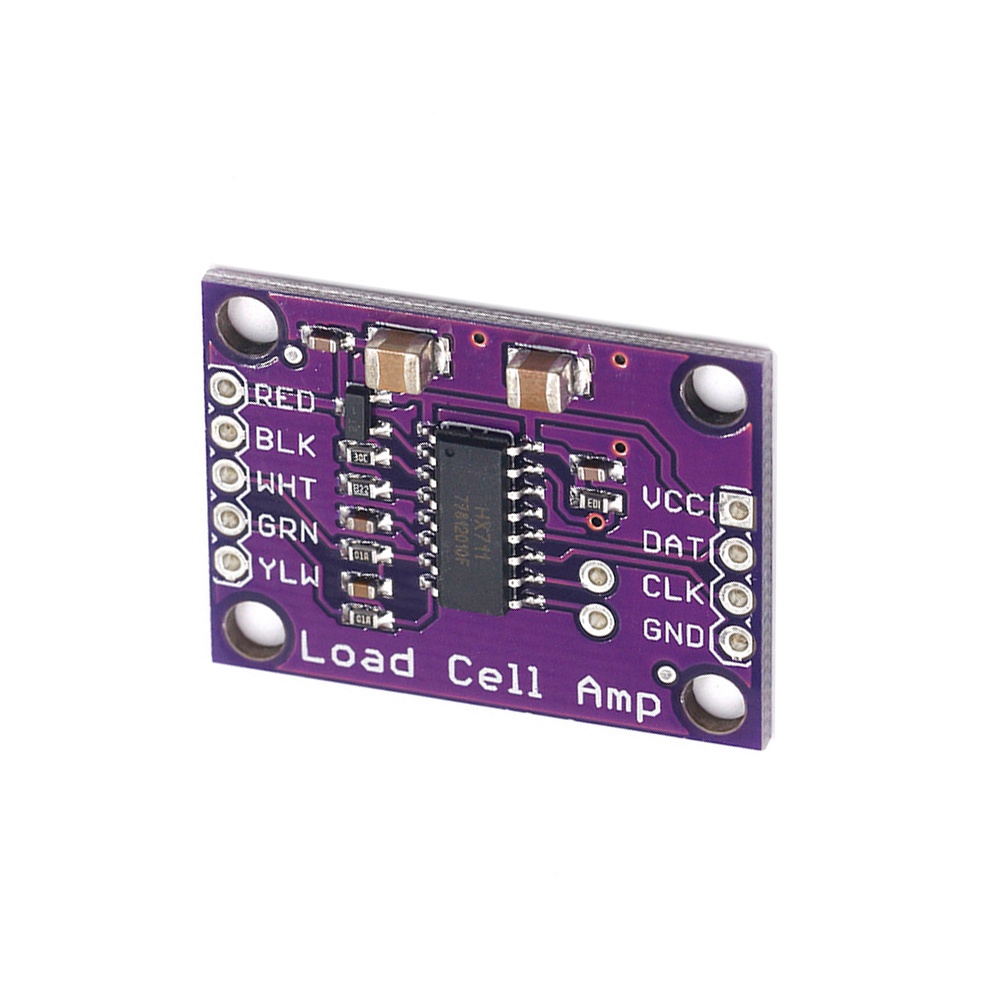

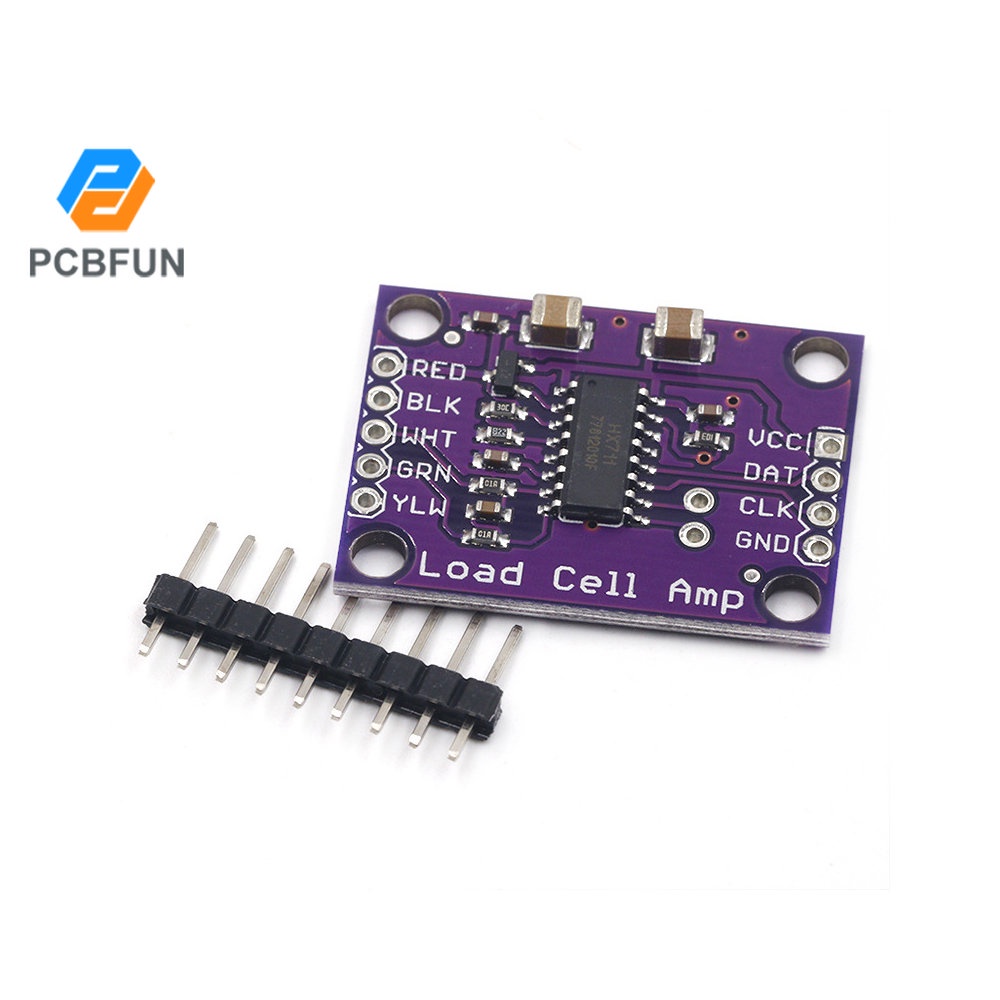

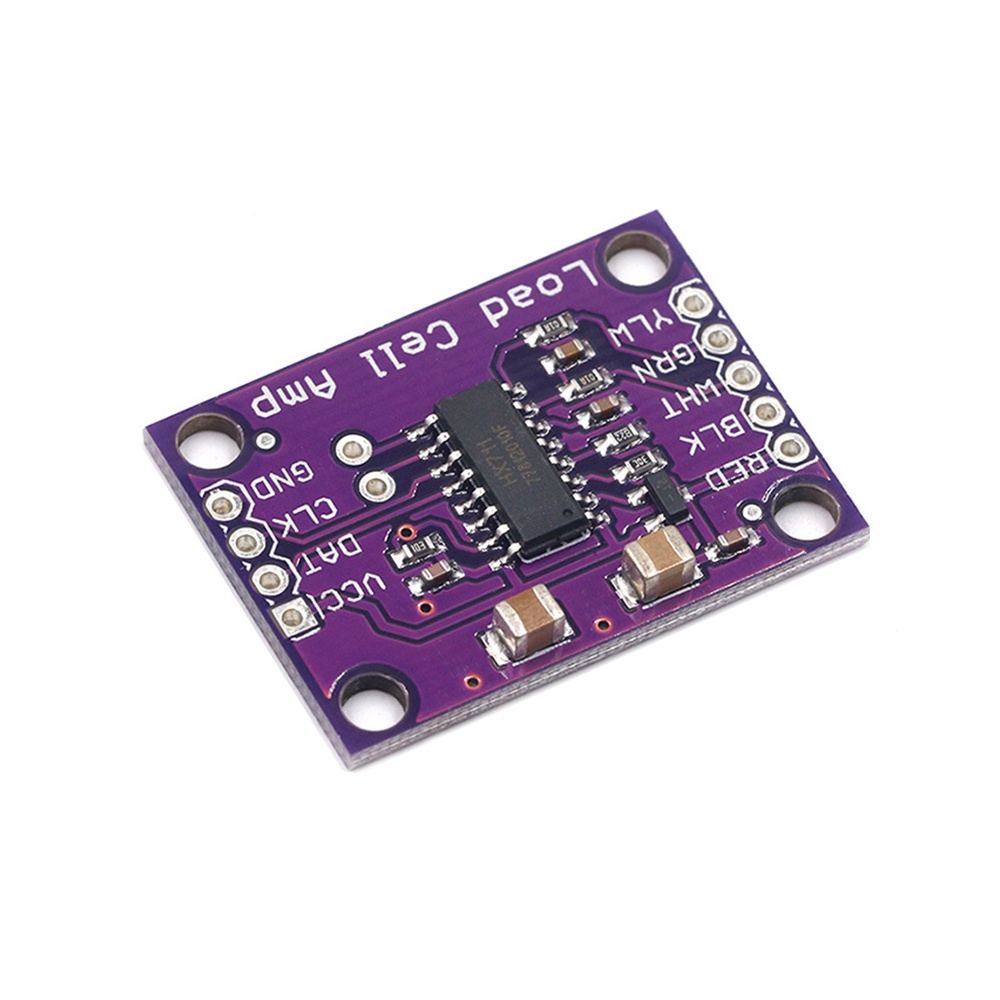

Hình ảnh sản phẩm
