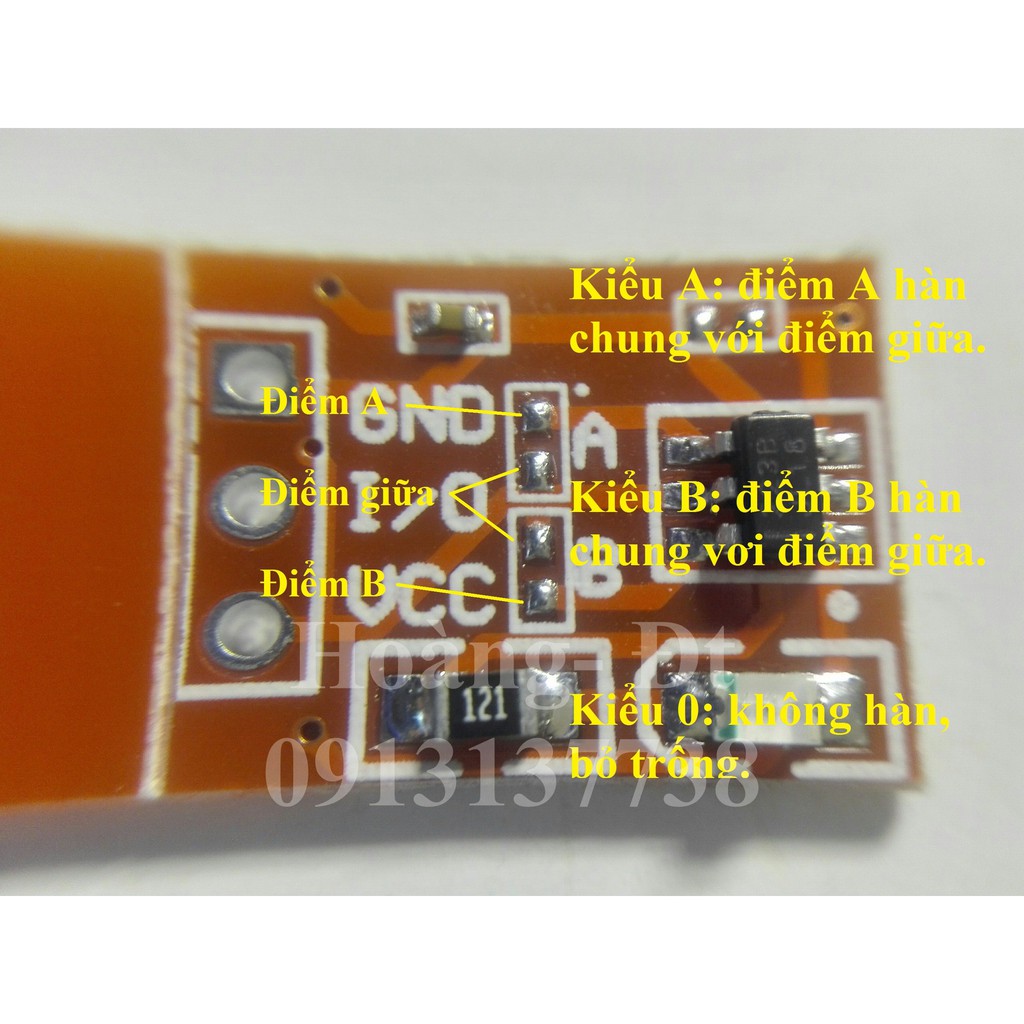

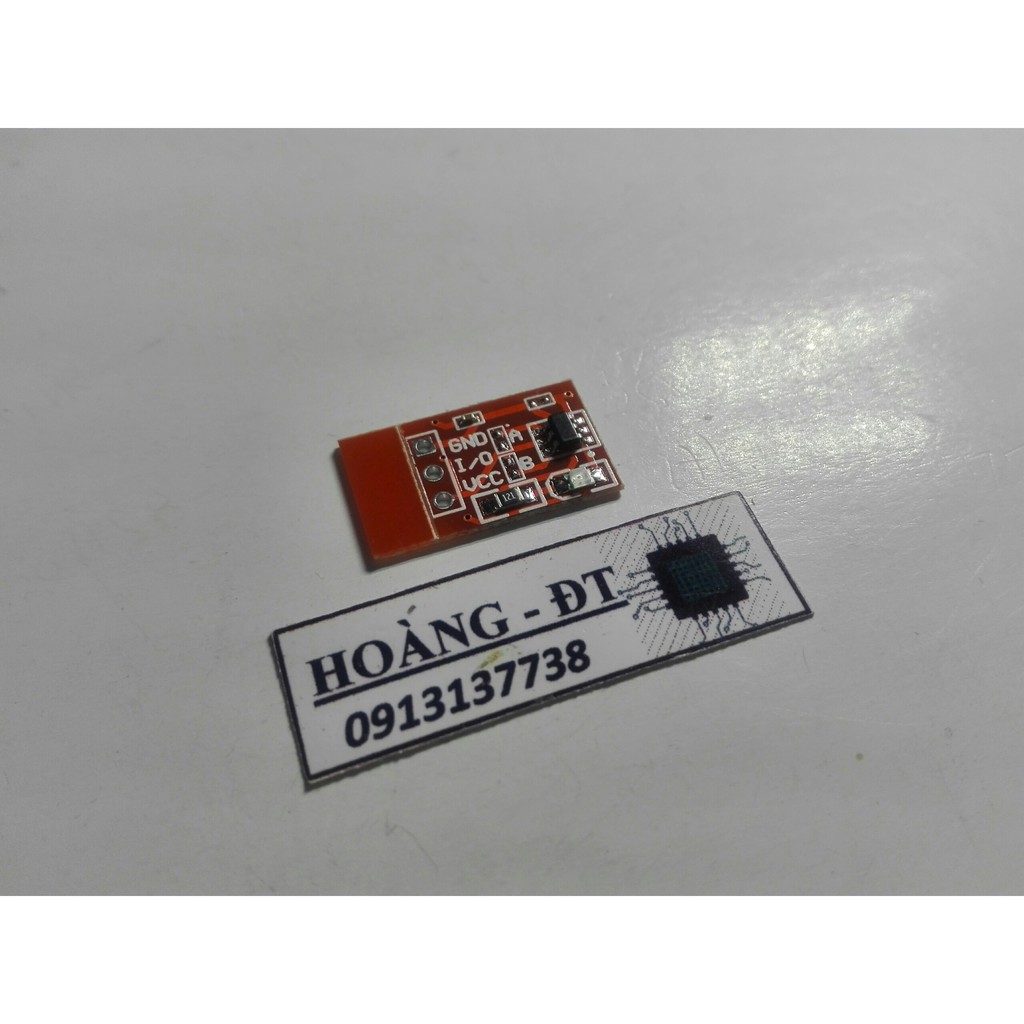

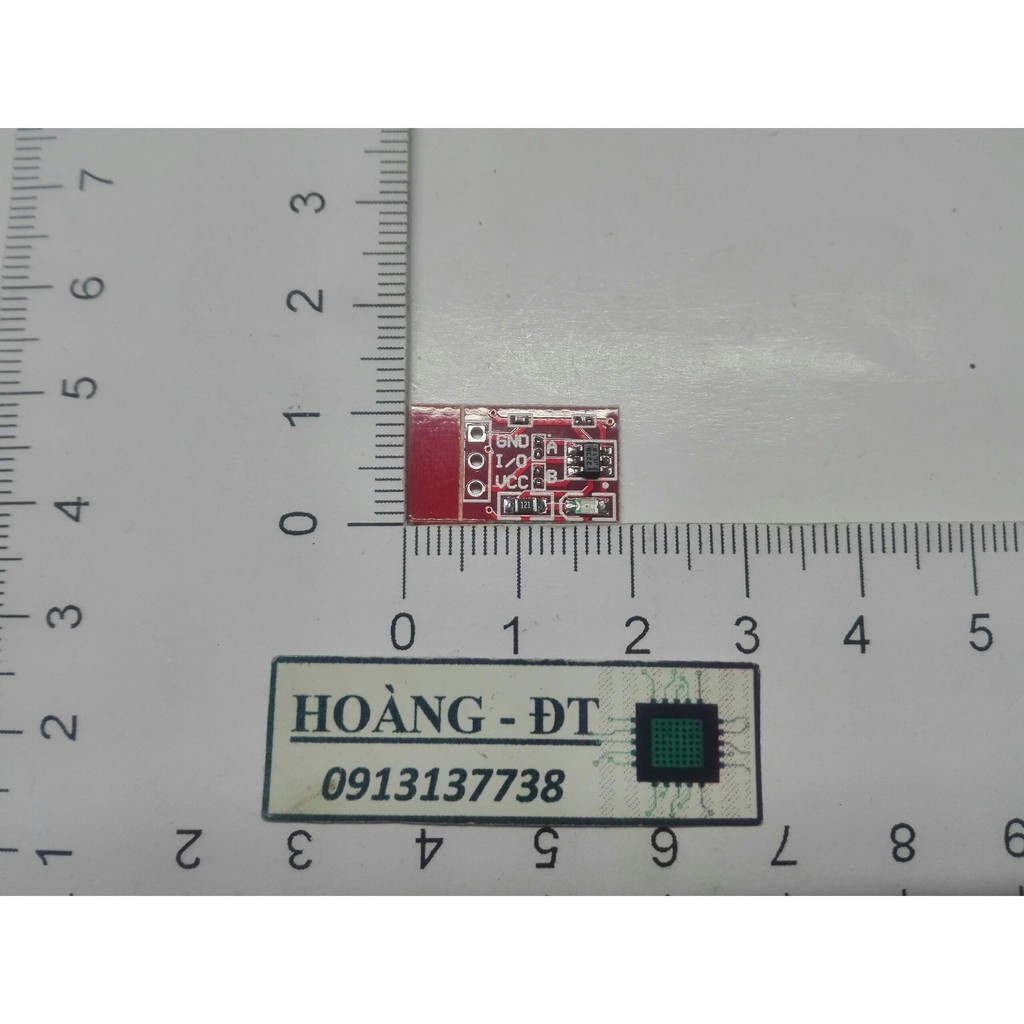

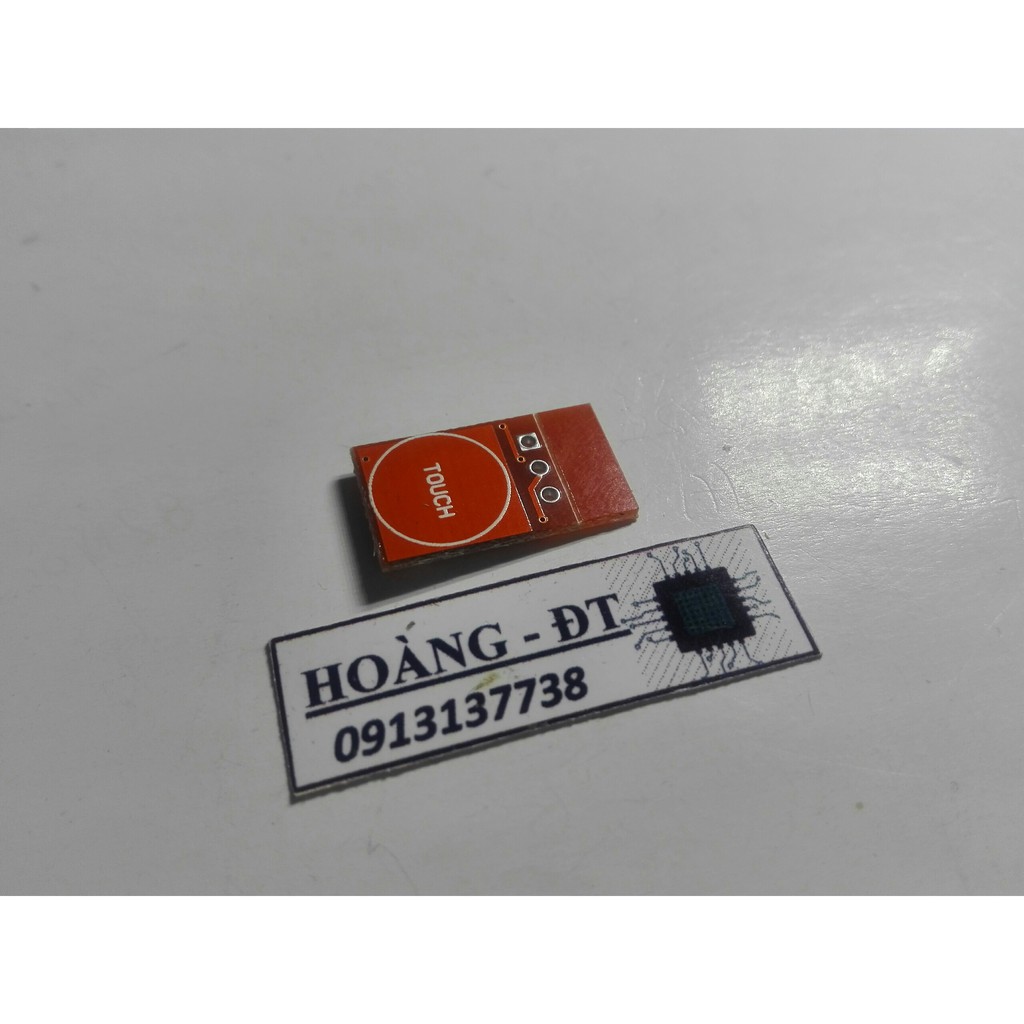

Mạch cảm ứng điện dung chạm tay 1 kênh TTP223 đỏ. Điện áp hoạt động: 3V- 5V (khuyên dùng 5V). Mạch có 3 chế độ hoạt động (hình 4): Lưu ý: dưới đây chỉ là cách Shop tự đặt tên để dễ phân biệt. KHÔNG CẤP QUÁ 5V VÀ KHÔNG ĐẤU SAI CỰC NGUỒN. 1/ Kiểu A (điểm A nối chung với điểm giữa): chạm tay lần 1 đầu ra xuất ra mức thấp (đầu ra vẫn ra mức thấp nếu vẫn còn giữ tay). Bỏ tay không chạm, đầu ra lên lại mức cao. 2/ Kiểu B (điểm B nối chung với điểm giữa): chạm tay lần 1 đầu ra xuất ra mức cao, bỏ tay không chạm đầu ra vẫn giữ mức cao. Chạm tay lần 2 đầu ra về lại mức thấp (hoạt động tương tự như nút nhấn tự giữ). 3/ Kiểu 0 (không nối, bỏ trống): hoạt động tương tự như kiểu A, nhưng tín hiệu đầu ra ngược lại so với kiểu A. #Mạch #mạchcảmứngchạmtay #Mạchcảmưng #Mạchcảmứngdiệndung #MạchTP223
