Mạch cảm ứng điều chỉnh độ sáng đèn LED cảm ứng điện dung

Giới thiệu Mạch cảm ứng điều chỉnh độ sáng đèn LED cảm ứng điện dung

Video giới thiệu sản phẩm Mạch cảm ứng điều chỉnh độ sáng đèn LED cảm ứng điện dung. Nguồn: Shopee.

Module cảm ứng điện dung dimmer LED có khả năng chống nhiễu điện và nhiễu điện thoại di động rất tốt. EFT có thể đạt đến ± 2KV hoặc cao hơn, trong trường hợp nhiễu điện thoại di động đa góc, ngắn
TÍNH NĂNG
Độ sáng của ánh sáng có thể được điều chỉnh khi cần thiết, hoạt động đơn giản và thuận tiện.
Chức năng cảm ứng xuyên các tấm mỏng (như thủy tinh, acrylic, nhựa, gốm, vv) bảo vệ cách ly, an toàn.
Phạm vi điện áp ứng dụng rộng, có thể được tùy ý lựa chọn giữa 2.4 ~ 4.5 V.
Module cảm ứng điện dung dimmer LED ứng dụng rất đơn giản, các thành phần ngoại vi rất ít, quá trình xử lý thuận tiện và chi phí thấp.
Sử dụng: nó có thể điều khiển các module công suất, dải đèn và các sản phẩm khác. Thích hợp cho đèn bàn trong nhà, ánh sáng LED mờ, đèn DIY mờ và chuyển đổi các phụ kiện tốt nhất.
Function: Cảm ứng 1 chạm, sử dụng các nguyên tắc của cảm ứng điện dung. Mặc định là chức năng mờ vô hạn cảm ứng LED với chức năng chuyển đổi, chức năng mờ và bộ nhớ độ sáng bị mờ và mờ dần. Nó sáng lên từ từ khi đèn được bật, và từ từ tối khi ánh sáng tắt, có hiệu quả tránh kích ứng mắt.
Mờ chế độ: stepless PWM mờ
Các dây: Trên PCB (VCC, GND) cung cấp điện đầu vào, (LED +, LED-) được kết nối với sân khấu đèn LED
Cách sử dụng module cảm ứng điện dung dimmer
a) Khi chạm vào cảm ứng (thời lượng cảm ứng nhỏ hơn 550ms), ánh sáng có thể được điều khiển. Chỉ với một cú nhấp chạm, đèn sẽ sáng, một khi nhấp vào liên lạc, đèn sẽ tắt. Độ sáng ban đầu của ánh sáng được cố định ở 90% độ sáng đầy đủ.

b) Khi chạm vào được nhấn lâu (thời lượng cảm ứng dài hơn 550ms), điều chỉnh độ sáng vô cấp của ánh sáng có thể được thực hiện. Nhấn một chạm, cường độ ánh sáng đang dần tăng lên, độ sáng của ánh sáng được phát hành sau khi phát hành thời gian dừng tương ứng với độ chiếu sáng, nếu một thời gian dài hơn 3 giây, cường độ ánh sáng đạt độ sáng tối đa không thay đổi; dài nhấn một liên lạc một lần nữa, độ sáng ánh sáng giảm dần, mức độ ánh sáng khi phát hành trong thời gian phát hành dừng tương ứng với độ chiếu sáng, nếu một thời gian dài hơn 3 giây, cường độ ánh sáng không còn đạt sự thay đổi độ sáng tối thiểu của. Chu trình này.

Tính năng kỹ thuật:
Đầu vào cảm ứng TI tương ứng với ngõ ra điều khiển ánh sáng LED .Có bốn chức năng để lựa chọn, trước khi nguồn được bật bằng các chốt T1và T2 .
Chức năng mờ vô cấp của cảm ứng LED không có bộ nhớ độ sáng như sau:
-Khi nguồn được bật ban đầu, đèn sẽ tắt.
-Khi chạm vào cảm ứng (thời lượng cảm ứng nhỏ hơn 550ms ), ánh sáng có thể được điều khiển. Chỉ với một cú nhấp chuột, đèn sẽ sáng, một khi nhấp vào liên lạc, đèn sẽ tắt. Chu trình này. Không có bộ đệm độ sáng khi đèn sáng hoặc tắt. Và độ sáng ban đầu của ánh sáng được cố định ở 50% độ sáng đầy đủ .

-Nhấn lâu khi chạm (thời lượng cảm ứng lớn hơn 550ms ), độ sáng của độ sáng vô cấp có thể được điều chỉnh. Nhấn một chạm, cường độ ánh sáng đang dần tăng lên, độ sáng của ánh sáng được phát hành trong thời gian phát hành dừng tương ứng với độ chiếu sáng

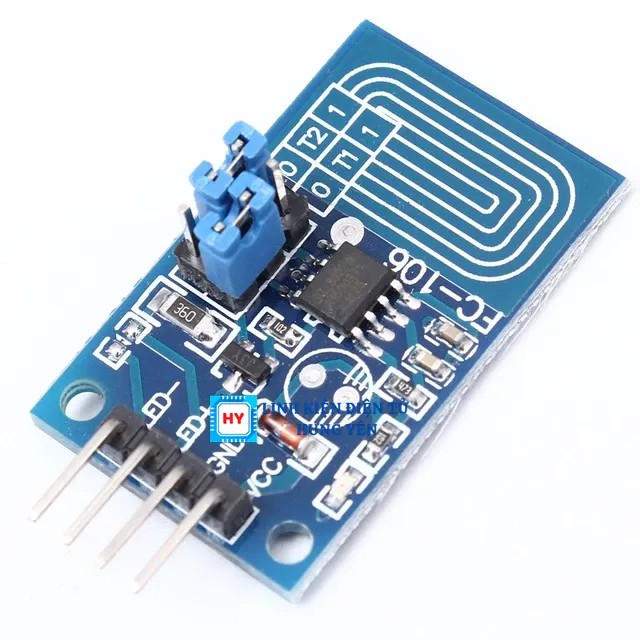

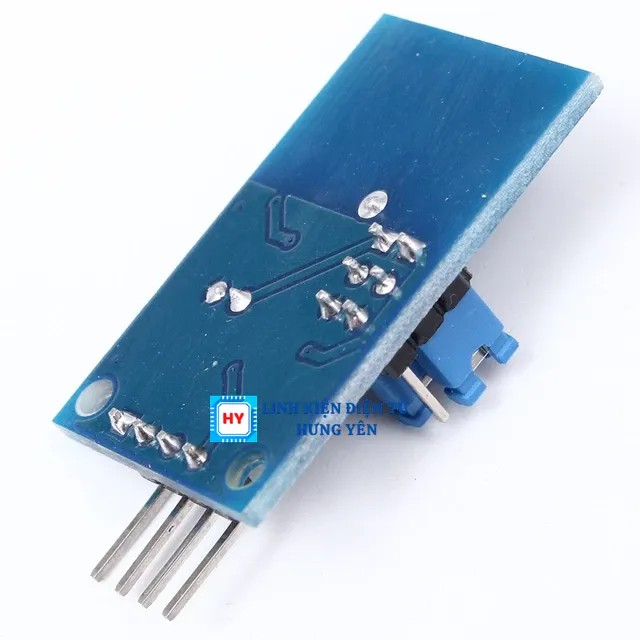

Hình ảnh sản phẩm
