Giới thiệu Mạch Chuyển Đổi Giao Tiếp I2C Cho LCD 1602/LCD 2004

Quý Khách vui lòng đặt đơn hàng tối thiểu từ 50K.
Vì mỗi đơn hàng đều phát sinh phí đóng gói, nên chúng tôi chỉ gửi đơn từ 50K.
Rất mong quý khách thông cảm!
--------------------------------------------------------------------------------------------------------

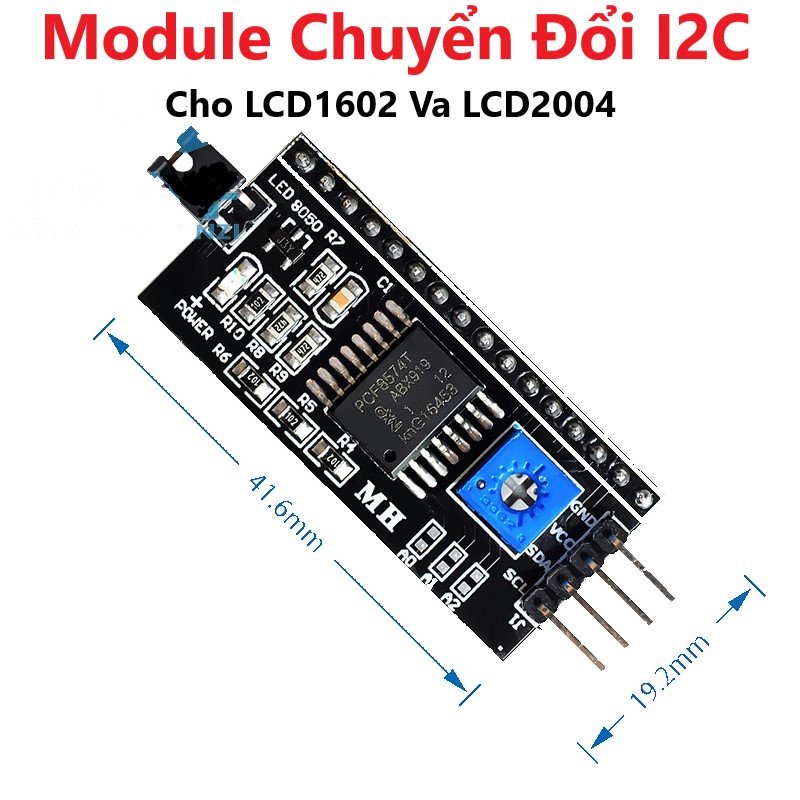

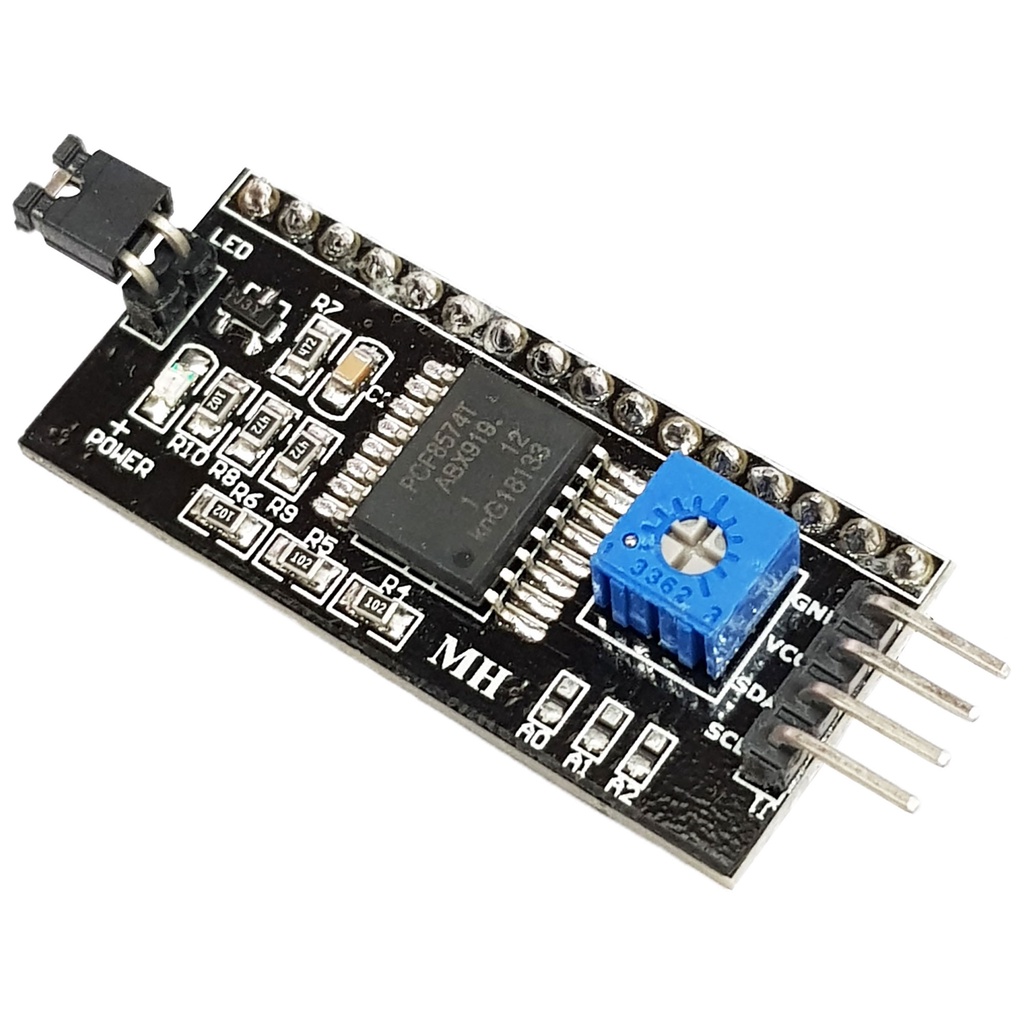

Module I2C LCD1602/LCD2004
Thông thường để sử dụng màn hình LCD bạn cần rất nhiều chân trên Arduino để điều khiển. Do vậy để đơn giản hóa công việc, người ta tạo ra một loại mạch điều khiển màn hình LCD sử dụng giao tiếp I2C. Nói một cách đơn giản, bạn chỉ cần 2 dây để có thể điều khiển màn hình thay vì 8 dây thông thường.

Để sử dụng các loại LCD có driver là HD44780 (LCD 1602, LCD 2004, …) cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C, chúng ta chỉ cần hai chân (SDA và SCL) của MCU kết nối với hai chân (SDA và SCL) của module để có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.


Tính Năng:
Tiết kiệm chân Input/ Output cho Vi điều khiển.
Đơn giản hóa việc điều khiển màn hình LCD
Thông Số Kỹ Thuật:
Kích thước: 41,5 mm ×19 mm ×15,3 mm
Trọng lượng: 5g
Điện áp hoạt động: 2,5 – 6V
Giao tiếp: I2C
Jump chốt: Cung cấp đền cho LCD hoặc ngắt
Biến trở xoay độ tương phản cho LCD.


Lưu Ý Khi Sử Dụng Module I2C
Các lỗi thường thấy nhất là màn hình hiển thị một dãy ô vuông, màn hình chỉ hiển thị một ký tự đầu và một lỗi ít gặp hơn mà nhấp nháy màn hình.
Fix lỗi hiển thị LCD I2C:
Đầu tiên bạn cần xóa bỏ thu viện LiquidCrystal_I2C cũ và download thư viện mới, thêm vào Arduino IDE của bạn


Tải thư viện cho Arduino: https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library
Trong ví dụ mẫu có phần cấu hình địa chỉ: LiquidCrystal_I2C lcd(0x27, 16, 2);


Để kiểm tra địa chỉ của module, có 2 cách:
Cách 1: Tìm kiếm
Đọc tên IC ở mặt sau module là PCF8574T hoặc PCF8574AT
Sau đó tra theo bảng dưới để lấy địa chỉ. Trên mạch có 3 chân A0,A1,A2 để chọn địa chỉ, nếu 2 chân nối với nhau tương ứng trong bảng là bridged
VD: Trạng thái mặc định ko kết nối thì địa chỉ là 0x27 hoặc 0x3F


Cách 2: Dùng code I2C Scan
Tải thư viện dưới đây về: https://github.com/todbot/arduino-i2c-scanner
Sau đó nạp code vào Arduino và mở Serial Monitor để xem địa chỉ I2C.
