Mạch Chuyển Tín Hiệu Dòng Áp 0/4-20mA to 0 - 3.3V/5V/10V HW-685

Giới thiệu Mạch Chuyển Tín Hiệu Dòng Áp 0/4-20mA to 0 - 3.3V/5V/10V HW-685

Sản phẩm bao gồm: 1 module chuyển đổi tín hiệu dòng thành tín hiệu điện áp


ỨNG DỤNG:
Trong quá trình truyền tín hiệu , tín hiệu điện áp sẽ yếu hơn khi khoảng cách truyền tăng lên. Việc truyền dòng điện có thể tránh sai số của tín hiệu. Mạch chuyển tín hiệu dòng áp này được sử dụng ở điểm cuối của truyền tín hiệu dòng điện giúp chuyển đổi tín hiệu dòng thành tín hiệu điện áp. Đầu vào dòng điện 4-20mA và đầu ra điện áp hỗ trợ 0-3.3V 0-5V 0-10V .
Phạm vi điện áp cung cấp rộng, điện áp đầu ra hỗ trợ nhiều dải;
Có thể điều chỉnh phù hợp bằng biến trở tinh chỉnh
Tính ổn định cao, tuyến tính tốt, cấp công nghiệp


THÔNG SỐ KỸ THUẬT:
Đầu vào dòng điện: 0 hoặc 4mA đến 20mA
Đầu ra điện áp: 0–3.3V hoặc 0–5V hoặc 0–10V
Kích thước: 42mm*25mm*10mm

Hướng dẫn sử dụng mạch chuyển tín hiệu dòng áp
1.  Điện áp cung ấp là 7-36V (nếu đầu ra là 10V , điện áp cung cấp phải lớn hơn 12V )
2.   Sau khi bật nguồn, đèn D2 phải sáng, nếu không hãy kiểm tra kết nối đường truyền. Board mạch được bảo vệ ngược chiều chống hư hỏng khi đấu nhầm.
3.   Khi đầu vào dòng điện ở giá trị nhỏ nhất ( 0mA hoặc 4mA ), điều chỉnh chiết áp ZERO để làm cho đầu ra VOUT có giá trị nhỏ nhất (0. 0 V hoặc điện áp khác ).
4.   Khi đầu vào dòng điện ở giá trị cực đại ( 20mA ), điều chỉnh chiết áp SPAN để làm cho đầu ra VOUT có giá trị lớn nhất ( 3.3V hoặc 5Vhoặc 10V , khi đầu vào là 4-20ma , đầu ra có thể nhỏ đến 2.5V ).
Theo nhu cầu của bạn, hãy chọn phạm vi đầu ra thích hợp thông qua 2 jumper:
4–20ma: 0–2.5V; 0–3.3V; 0–5.0V; 0–10.0V
0–20ma: 0–3.3V; 0–5.0V; 0–10.0V



Lưu ý:
Quý khách xem xét chi phí vận chuyển trước khi đặt hàng
Shop không tự vận chuyển, vui lòng liên hệ shop nếu đơn hàng có vấn đề khi vận chuyển
#Mạch #Chuyển #Tín #Hiệu #Dòng #Áp #0/4-20mA to 0 - #3.3V/5V/10V #HW-685

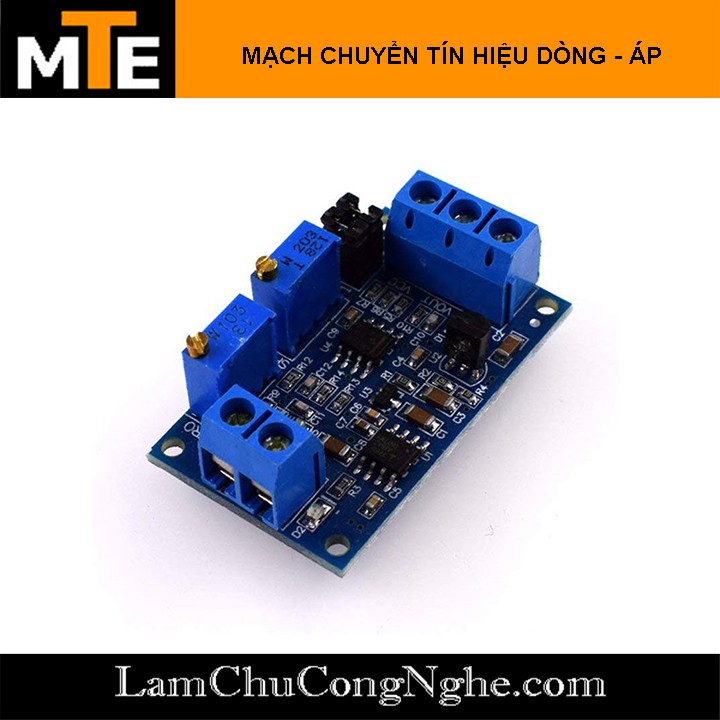

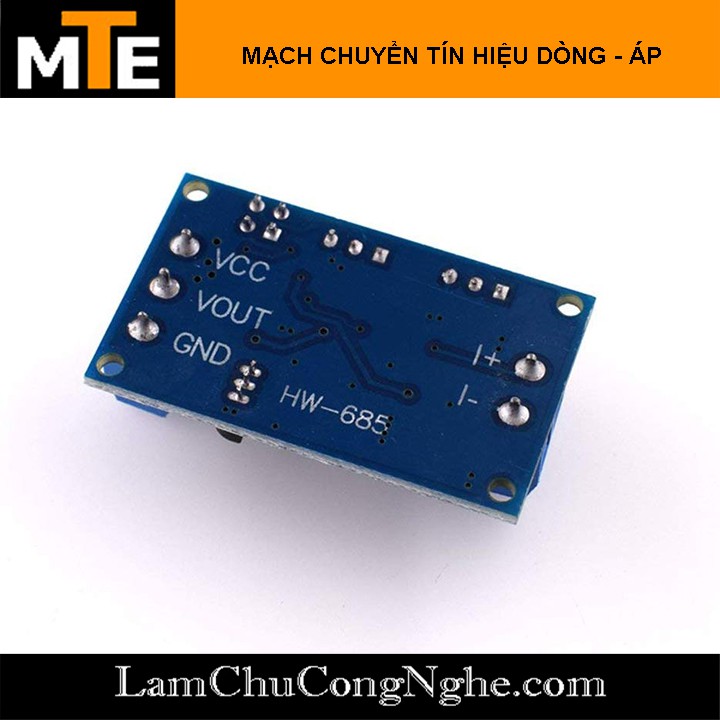

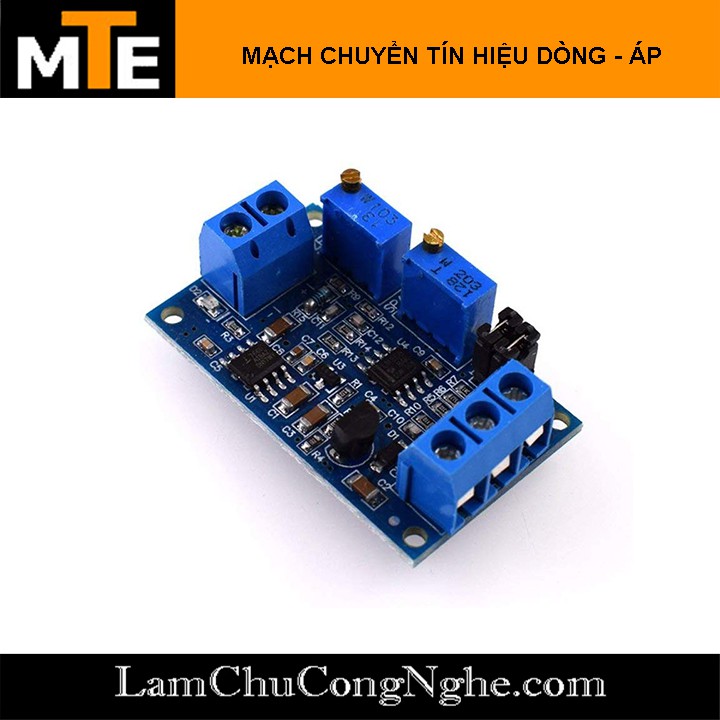

Hình ảnh sản phẩm
