Mạch Công Suất Class D 2.1 TPA3116D2 Có Bluetooth 100W X 50W X 50W

Giới thiệu Mạch Công Suất Class D 2.1 TPA3116D2 Có Bluetooth 100W X 50W X 50W

Mạch Công Suất Class D 2.1 TPA3116D2 Có Bluetooth 100W X 50W X 50W

+ Mạch có tích hợp sẵn bluetooth 5.0 quý khách chỉ việc cắm điện là mạch đã sẵn sàng cho chế độ bluetooth, muốn chuyển sang chế độ jack AV chỉ việc cắm jack 3.5mm là mạch tự động chuyển đổi.

+ Mạch có sử dụng khuếch đại tín hiệu đầu vào sẵn nên không cần thêm khuếch đại tín hiệu đầu vào nữa âm thanh cũng đủ lớn rồi.

+ Mạch có núm chỉnh tần số sub riêng chứ không chung với volume bass trầm nên có thể cắt sub rất sâu, âm thanh ra loa trầm rất hay.

+ Mạch có núm chỉnh treble riêng cho âm thanh sáng và sắc nét ở loa vệ tinh chứ không chung với núm volume vệ tinh như bản rẻ

ỨNG DỤNG:

Mạch khuếch đại âm thanh TPA3116D2 Class D 2x50W + Sub 100W sử dụng 2 x IC TPA3116D2 từ chính hãng Texas Instruments cho công suất khuếch đại 2x50W hai kênh tiếng + 1 kênh Sub 100W (tiếng Bass) chuẩn class D, đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là ít tỏa nhiệt, hiệu suất ngõ ra cao và kích thước nhỏ gọn, mạch có thể điều chỉnh âm lượng ngõ ra trực tiếp trên board bằng volume, âm thanh ngõ vào qua cổng 3.5mm.
Mạch khuếch đại âm thanh TPA3116D2 Class D 2x50W + Sub 100W có tính năng bảo vệ quá dòng, quá nhiệt, mạch được thiết kế nhỏ gọn và dễ dàng kết nối, giúp bạn thiết kế mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao một cách dễ dàng.
THÔNG SỐ KỸ THUẬT:

IC chính: 2 x TPA3116D2 Class-D Stereo Amplifier từ chính hãng Texas Instruments.
Điện áp cung cấp: 9 ~24VDC. (Tốt nhất 24VDC - 10A)
Ngõ ra công suất: 2 x 50W RL=4Ohm kênh tiếng + 100W kênh Sub (tiếng Bass).
Tín hiệu ngõ vào: Jack Audio 3.5 Hifi
Tín hiệu ngõ ra 2 kênh L, R, Sub giắc Domino.
Kích thước: 100 x 70 x 30mm.
Video hướng dẫn: Đang Cập Nhật
Lời khuyên: Sẽ chỉ có đủ công suất đầu ra khi đầu vào âm thanh đủ lớn và điện áp/dòng điện của nguồn điện là đủ. Điện áp nguồn càng cao thì công suất tương đối càng cao, loa có trở kháng khác nhau sẽ có công suất đầu ra khác nhau. Khi đủ điện áp và dòng điện, ohm của loa càng lớn thì công suất âm thanh tương đối càng nhỏ, hãy chú ý!
* Hãy gắn thêm quạt gió vào nhôm tản nhiệt nếu sử dụng công suất loa lớn 20W mỗi kênh, class D ít sinh nhiệt chứ không phải không sinh nhiệt, tản nhiệt càng tốt thì âm thanh ra loa càng đỡ méo khi mở lớn và mạch sẽ bền bỉ hơn.
Điện áp nguồn:
+ 12V ------- Loa 8 ôm/12W (kênh trái) + 12W (kênh phải) Loa 4 ôm/20 (kênh trái) + 20W (kênh trái), Loa Sub 24W/8OHM HOẶC 40W/4OHM
+ 15V ------- LOA 8Ω/18+18W, LOA 4Ω/hơn 30W+30W, Loa Sub 36W/8OHM HOẶC 60W/4OHM
+ 19V ------- LOA 8 ôm/32W + 32W, LOA 4 ôm/lớn hơn 45W + 45W, Loa Sub 64W/8OHM HOẶC 90W/4OHM
+ 24V ------- LOA 8Ω/38W+38W, LOA 4Ω/hơn 55W+55W, Loa Sub 76W/8OHM HOẶC 100W/4OHM

Bảo hành: Đổi mới trong 7 ngày đầu hoặc sửa chữa miễn phí trong 3 tháng nếu phát sinh lỗi kỹ thuật. Không bảo hành nếu khách hàng tự ý tháo rỡ mạch, hàn gắn vào mạch hoặc tự ý sửa chữa, đấu quá điện áp hoặc sử dụng loa trở kháng quá nhỏ.

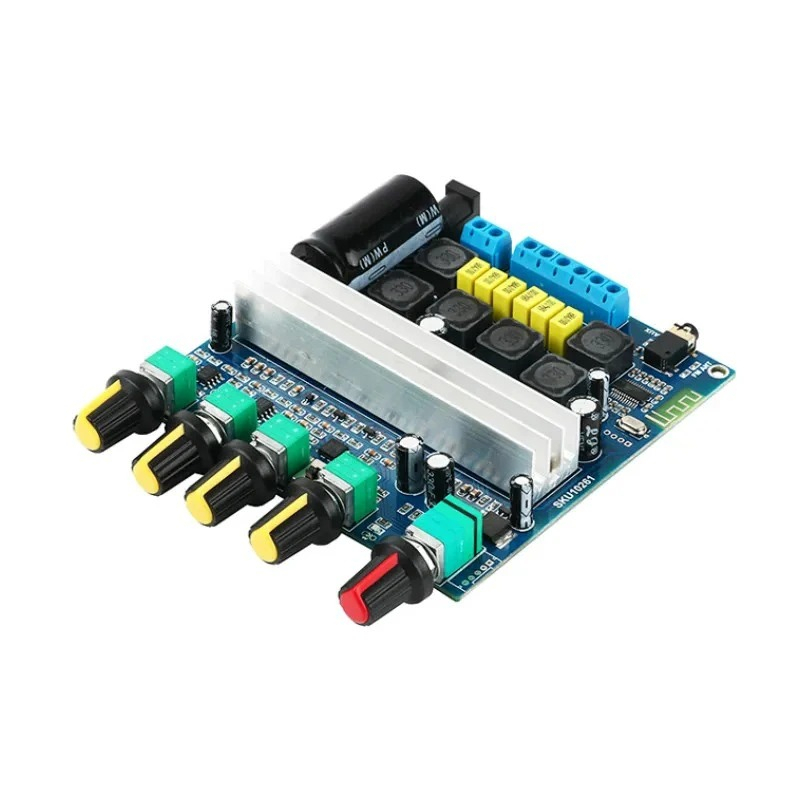

Hình ảnh sản phẩm
