Giới thiệu Mạch Công Suất Loa Kéo 12V 1 Loa 2 Loa
Công Suất mạch 200w dùng cho loa kéo tối đa 40cm coil 51 4ohm. nguồn tối thiểu 15v 6aCách kết nối :

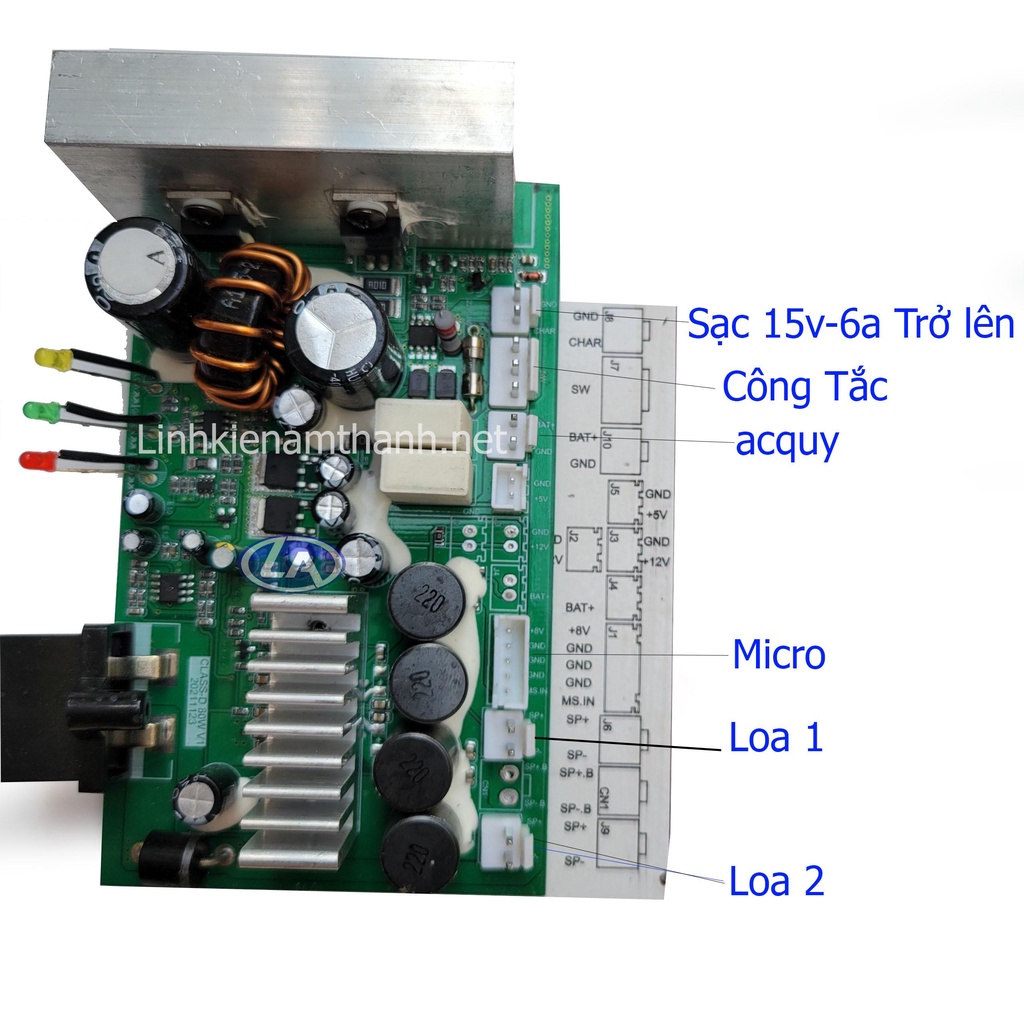

J8: Kết nối với board nguồn Adaptor, nên sử dụng nguồn 90W
J7: SW nối với công tắc có 3 vị trí,
1-Sử dụng bình để hát (DC ON).
2-Vừa sạc vừa hát (AC ON).
3-Tắc máy chỉ để sạc.
J10: BAT+ kết nối với Ắc quy 12V (chú ý đúng chiều (+)(-)).
J5: +5V nguồn cấp cho board USB.
J2, J3: +12V nguồn cấp cho tải phụ,
(VD: quạt tản nhiệt, đèn led trang trí...)
J4: Cấp +12V lên ngõ báo bình của board USB. (chỉ dùng 1 chân).
J1: +8V cấp nguồn cho board Pre.
MS.IN lấy tín hiệu Music từ board Pre vào.
GND nên lấy đủ 3 đường mass để chống nhiễu tốt hơn.
J6, J9: ngõ ra loa cho 2 loa coil đơn, hoặc 1 loa coil đôi.
Lưu ý: (trường hợp coil đôi đấu dây phải đúng chiều (+) và (-))
nếu không âm thanh sẽ chỉ có dãy tần cao và bị mất bass.
Cn1: - Ngõ ra loa dành cho khi sử dụng 1 loa đơn.
SP+ và SP- đấu dây phải đúng dấu (+)(-) để âm thanh được
trung thực nhất.
Có 2 loại BOARD.
1- Board ra 2 đường âm thanh thì chọn J6, J9. (Cn1 bỏ trống).

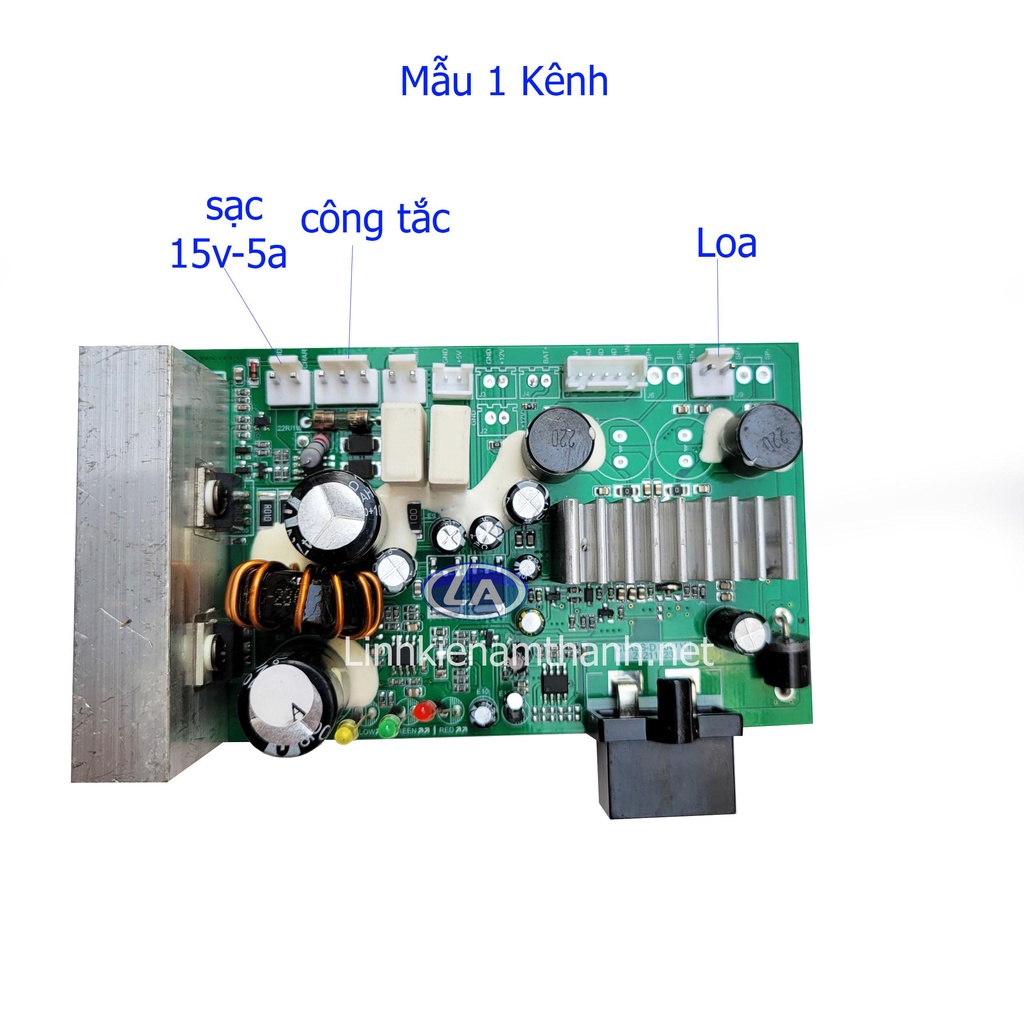

2- Board ra 1 đường âm thanh thì chọn CN1. (J6, J9 bỏ trống).

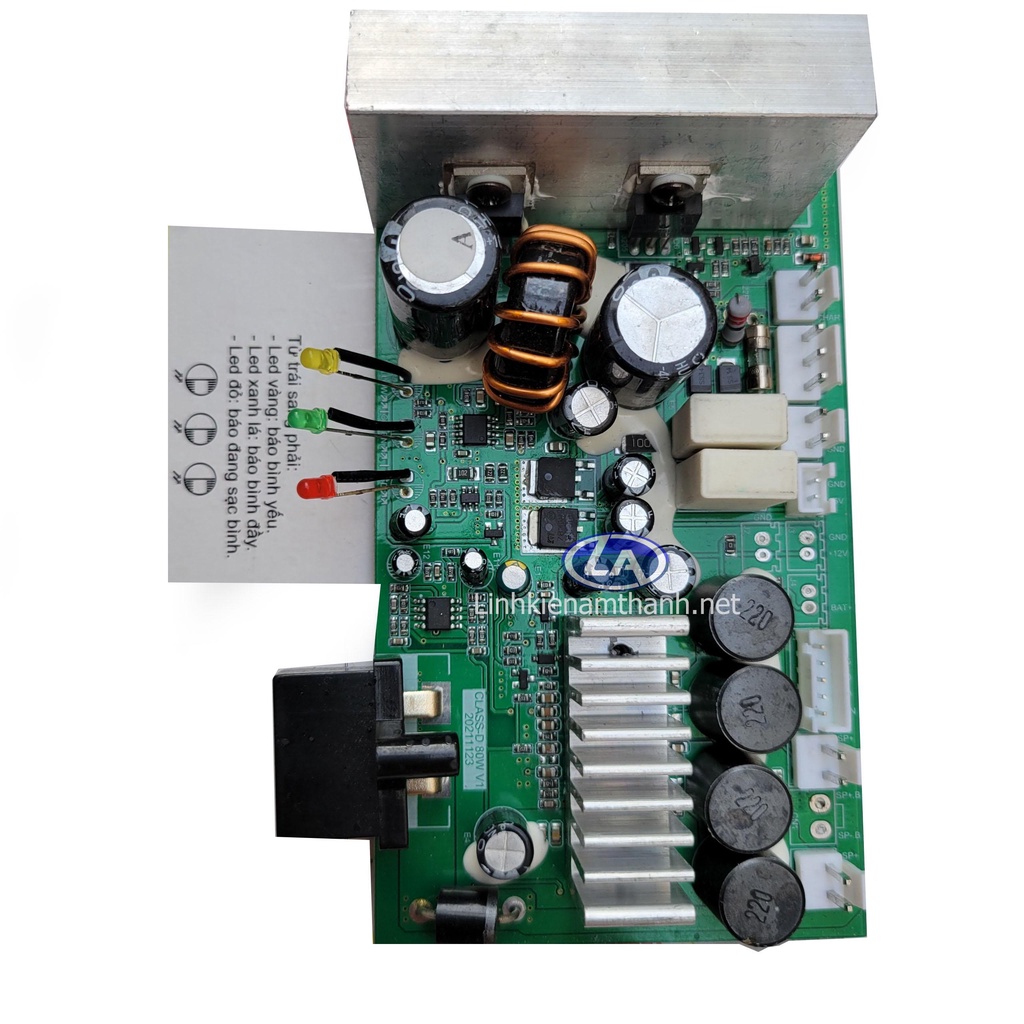

Hình ảnh sản phẩm
