Mạch Delay 0-5s V04 (Dùng làm Máy rót rượu tự động) - 1688s.vn

Giới thiệu Mạch Delay 0-5s V04 (Dùng làm Máy rót rượu tự động) - 1688s.vn

🔴 MÔ TẢ SẢN PHẨM
🔹Sử dụng điện áp 3V-6V dùng thiết kế sản phẩm cần delay cho máy rót rượu.
🔹Mạch chuyên dùng để chế máy rót rượu tự động ngắt , điều chỉnh bằng núm volume . Mạch dùng Công tắc hành
trình tạo trễ
🔹Nguyên lý sử dụng : Khi công tắc hành trình giữ luôn thì từ lúc đè sẽ bắt đầu Delay và ngắt tùy vào điều chỉnh núm
vặn Volume .
🔴 THÔNG SỐ KĨ THUẬT
🔹 Điện áp nguồn : 3.3 - 6V
🔹Thời gian delay: 8 giây

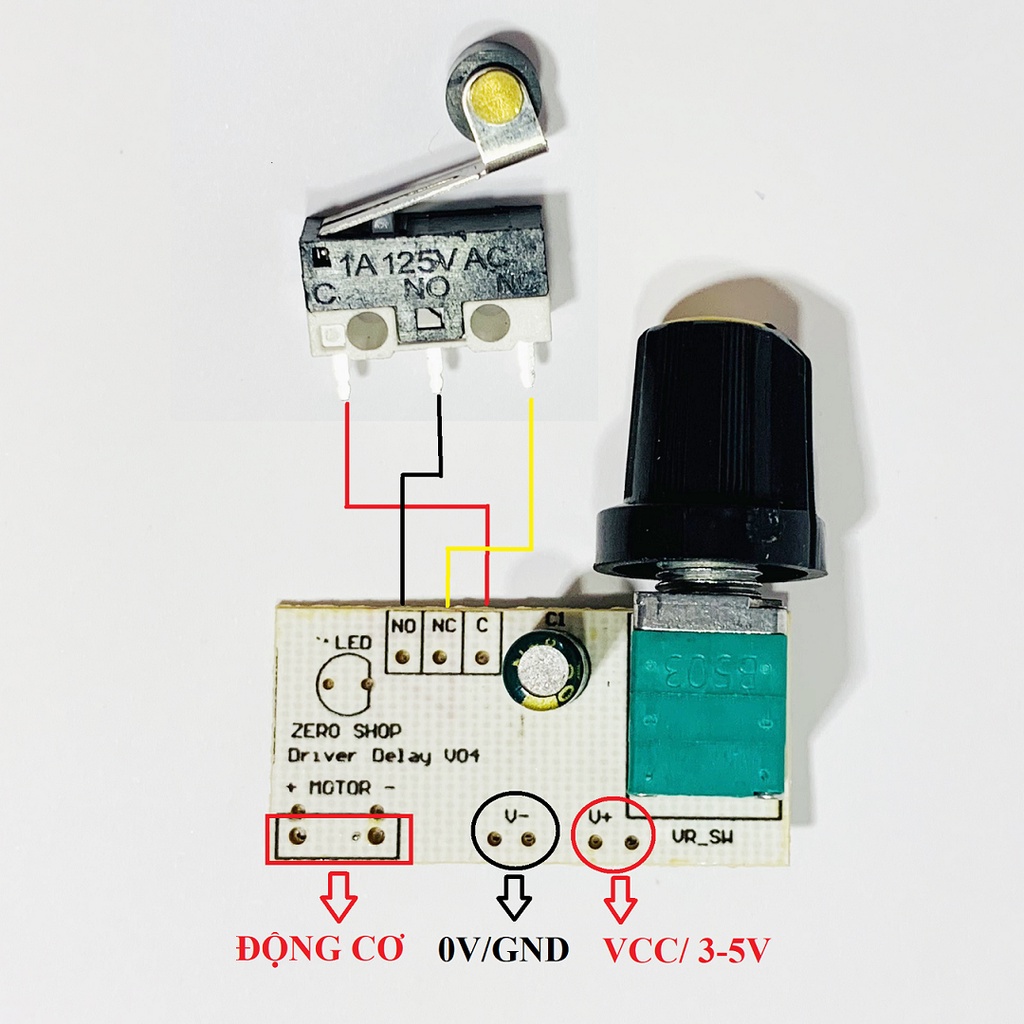

🔴 HƯỚNG DẪN ĐẤU DÂY:
🔹NO (mạch ) - NO Công tắc ,
🔹NC ( Mạch ) - NC ( Công tắc ),
🔹C (mạch) - C(công tắc ) .
🔹V+ : 3.7V,  V- : 0V.
🔹DC+ , DC- nối vào động cơ ( hoặc tải nào 5V)

🔴 CHÚ Ý
🔹Mạch Delay dùng công tắc hành trình (V04) phải dùng tới 3 chân C-NO-NC của công tắc mới hoạt động đươc
🔹Động cơ DC + DC- có thể nối song song với 1 con led ( nên gắn thêm con điện trở cho Led) để khi động cơ chạy
đèn sáng.
