Mạch điều khiển đảo chiều động cơ từ xa 10A kèm remote 433Mhz 12V / 24V có giới hạn hành trình

Giới thiệu Mạch điều khiển đảo chiều động cơ từ xa 10A kèm remote 433Mhz 12V / 24V có giới hạn hành trình

🔴 MÔ TẢ SẢN PHẨM
✔️Bộ mạch đảo chiều động cơ từ xa 10A kèm remote 433Mhz (loại tốt) được sử dụng để điều khiển đảo chiều và bật/tắt động cơ công suất cao lên đến 10A. Nó có thể được điều khiển bằng cách đấu nối ra nút nhấn hoặc điều khiển từ xa bằng remote.
✔️Sản phẩm thích hợp điều khiển các loại động cơ DC chổi than, xi lanh điện có dòng khởi động dưới 10A…
✔️Mạch có khả năng đảo chiều và dừng, có thể kết nối với công tắc hành trình (hoặc cảm biến) để giới hạn hành trình ở vị trí trên và dưới.
✔️Sản phẩm được thiết kế nhiều cấp độ bảo vệ như: cách ly tín hiệu điều khiển, khử nhiễu đầu ra động cơ… giúp mạch hoạt động bền bỉ và ổn định.
🔴 LƯU Ý:
⚠️Sản phẩm tương đối dễ sử dụng có hướng dẫn chi tiết bên dưới trang sản phẩm quý khách có thể tham khảo và sử dụng
🔴 THÔNG SỐ KĨ THUẬT:
🔹Model: D10MT-V4
🔹Mạch đảo chiều động cơ kèm remote
🔹Điện áp cấp:
🔹SKU 2ROA: cấp điện 12VDC
🔹SKU TXRD: cấp điện 24VDC
🔹Khoảng cách điều khiển: <30 mét
🔹Dòng điều khiển tối đa: 10A
🔹Dòng tĩnh: 2 mA | Dòng max: 20 mA
🔹Kèm Remote: mã cố định 433mhz 3 phím vân gỗ
🔹Pin kèm remote: Pin 23A 12V
🔹Có thể điều khiển bằng tay + giới hạn hành trình
🔹Kích thước bộ thu: 72x52x27 mm (dài x rộng x cao)
🔹Trọng lượng bộ sản phẩm: 95g
🔹Bộ sản phẩm gồm: Mạch thu + remote
🔴 HƯỚNG DẪN SỬ DỤNG:
✔️Xóa remote:
🔹Nhấn giữ nút học lệnh đến khi đèn led nhấp nháy theo lần lượt từ 1 lần, 2 lần… đến 5 lần, khi nháy tới 5 lần là đã xóa lệnh thành công.
✔️Học lệnh:
🔹Nhấn nút học lệnh trên mạch thu 1 lần sau đó thả ra > đèn led trên mạch sáng > nhấn lần lượt 3 nút trên remote (2 nút đầu điều khiển lên xuống, nút thứ 3 để dừng) > sau đó ngắt nguồn cấp lại > đã học lệnh thành công
✔️Chuyển chế độ
🔹Nhấn giữ nút học lệnh đến khi đèn led nhấp nháy theo lần lượt từ 1 lần, 2 lần, 3 lần, 4 lần tương ứng với các chế độ sau.
🔹Khóa liên động: đèn nhấp nháy 1 lần ( sử dụng 3 nút thường sử dụng chức năng này )
🔹Nhấn nhả: đèn nhấp nháy 2 lần ( sử dụng 2 nút tương ứng 2 chiều động cơ, nhấn giữ để bật, thả thay ra để tắt )
🔹Nhấn giữ: đèn nhấp nháy 4 lần ( sử dụng 2 nút, 1 nút bật, 1 nút tắt )
🔴 HƯỚNG DẪN SỬ DỤNG:
🔹Xóa remote:
🔹Nhấn nhanh nút học lệnh 3 lần liên tiếp > đến khi đèn chớp tắt liên tục là đã xóa toàn bộ remote
🔹Thêm remote:
🔹Nhấn nút học lệnh trên mạch thu 1 lần sau đó thả ra > đèn led trên mạch sáng > nhấn lần lượt 3 nút trên remote (2 nút đầu điều khiển lên xuống, nút thứ 3 để dừng) > sau đó ngắt nguồn cấp lại > đã học lệnh thành công
🔹Chuyển chế độ
🔹Nhấn giữ nút học lệnh đến khi đèn led nhấp nháy theo lần lượt từ 1 lần, 2 lần, 3 lần, 4 lần tương ứng với các chế độ sau.
🔹Khóa liên động: đèn nhấp nháy 1 lần ( sử dụng 3 nút, thường sử dụng chức năng này )
🔹Nhấn nhả: đèn nhấp nháy 2 lần ( sử dụng 2 nút tương ứng 2 chiều động cơ, nhấn giữ để bật, thả thay ra để tắt )
🔹Nhấn giữ: đèn nhấp nháy 4 lần ( sử dụng 2 nút: 1 nút quay lên, 1 nút tắt ) *** chế độ đặc biệt thường dùng cho xi lanh***
🔹Xóa chế độ, không xóa remote:
🔹Nhấn giữ nút học lệnh đến khi đèn led nhấp nháy theo lần lượt từ 1 lần, 2 lần… đến 5 lần, k

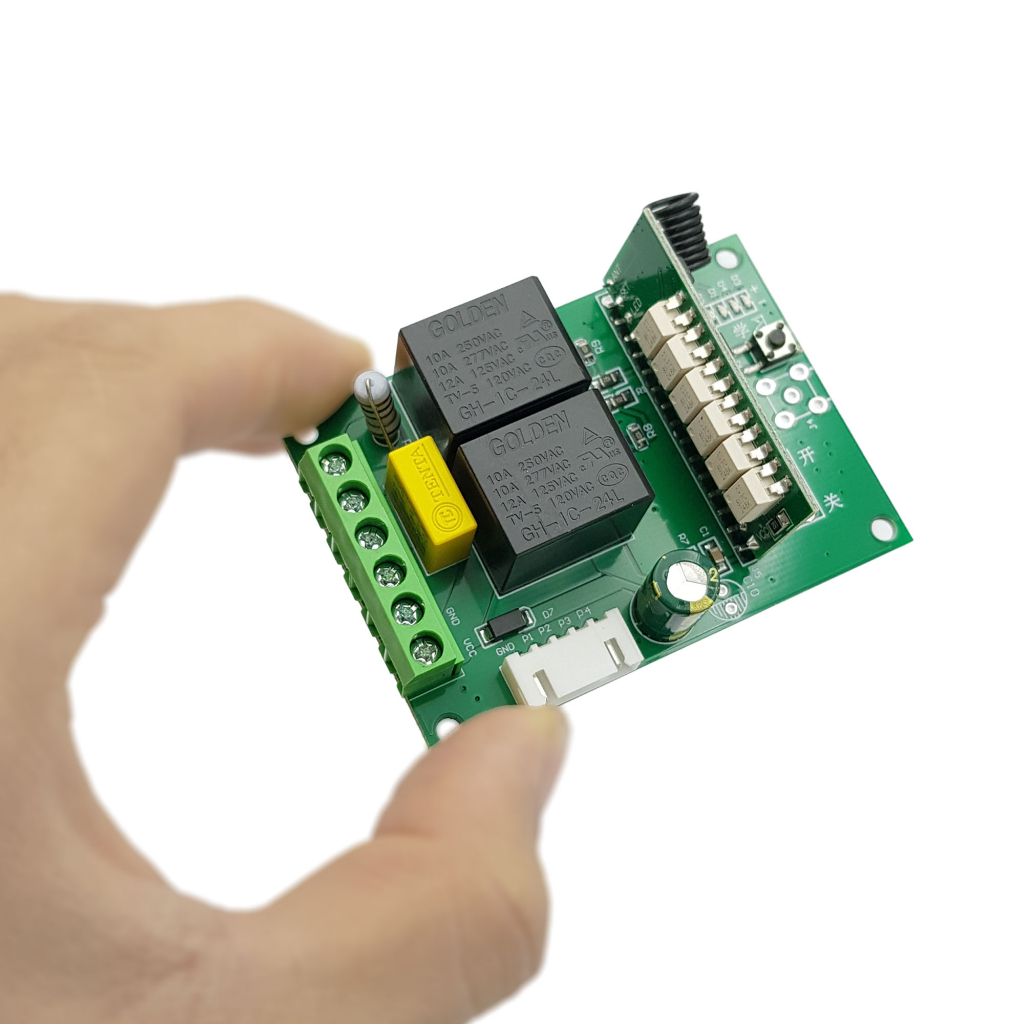

Hình ảnh sản phẩm
