Mạch điều khiển đảo chiều động cơ từ xa 10A 12VDC / 24VDC

Giới thiệu Mạch điều khiển đảo chiều động cơ từ xa 10A 12VDC / 24VDC

Video giới thiệu sản phẩm Mạch điều khiển đảo chiều động cơ từ xa 10A 12VDC / 24VDC. Nguồn: Shopee.

Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 10A thường được dùng để điều khiển các động cơ DC, xi lanh điện, nam châm điện… có chức năng đảo chiều, dừng. Mạch điều khiển đảo chiều động cơ từ xa này cho phép chung ta điều khiển động cơ từ xa bằng remote hoặc điều khiển thủ công dễ sử dụng và tiện ích.

Thông số của Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 10A
- Điện áp ra bằng điện áp đầu vào
- Đầu ra tải relay: 10A
- Dòng tiêu thụ:
+ Ở chế độ chờ: 7mA
+ Ở chế độ làm việc: 35mA
- Khoảng cách điều khiển từ xa: tối đa 30m
- Kích thước bộ điều khiển: 100 x 45 x 29 mm
- Kích thước remote: 62 x 30 x 12 mm
- Trọng lượng: 86g

Mạch điều khiển đảo chiều động cơ từ xa 12VDC 10A
Điện áp làm việc: 12VDC
Mạch điều khiển đảo chiều động cơ từ xa 24VDC 10A
Điện áp làm việc: 24VDC
----------------------------------
Hướng dẫn sử dụng Mạch điều khiển đảo chiều động cơ từ xa 12VDC 24VDC 10A
- Nhấn giữ nút SET trên mạch đến khi đèn nhấp nháy để xóa lệnh.
- Học lệnh: nhấn nút SET 1 lần, đèn đỏ sáng lên > đợi1s
+ Nhấn nút LÊN > đợi 1s
+ Nhấn nút XUỐNG > đợi1s
+ Nhấn nút GIỮA > đợi 1s
+ Nhấn nút GIỮA
- 2 nút lên và xuống để đảo chiều động cơ, nút giữa để dừng động cơ.
- Có thể kết nối các công tắc, nút nhấn với các chân R, COM, L, STOP trên mạch để điều khiển bằng tay.
- Có 2 chế độ điều khiển L và M, thay đổi vị trí cắm jump trên mạch để chuyển chế độ. Jump ở vị trí 1,2 là chế độ M, ở vị trí 2,3 là chế độ L. Mỗi lần thay đổi chế độ bạn phải reset lại nguồn điện để mạch hoạt động.
- Ghim được gắn ở vị trí UP, COM, DN trên mạch, khi 2 ghim được gắn ngõ ra là: +-12VDC. Khi ghim gắn ở UP và COM ngõ ra là: 12V, 0V, khi ghim gắn ở DN và COM ngõ ra là: -12V, 0V.

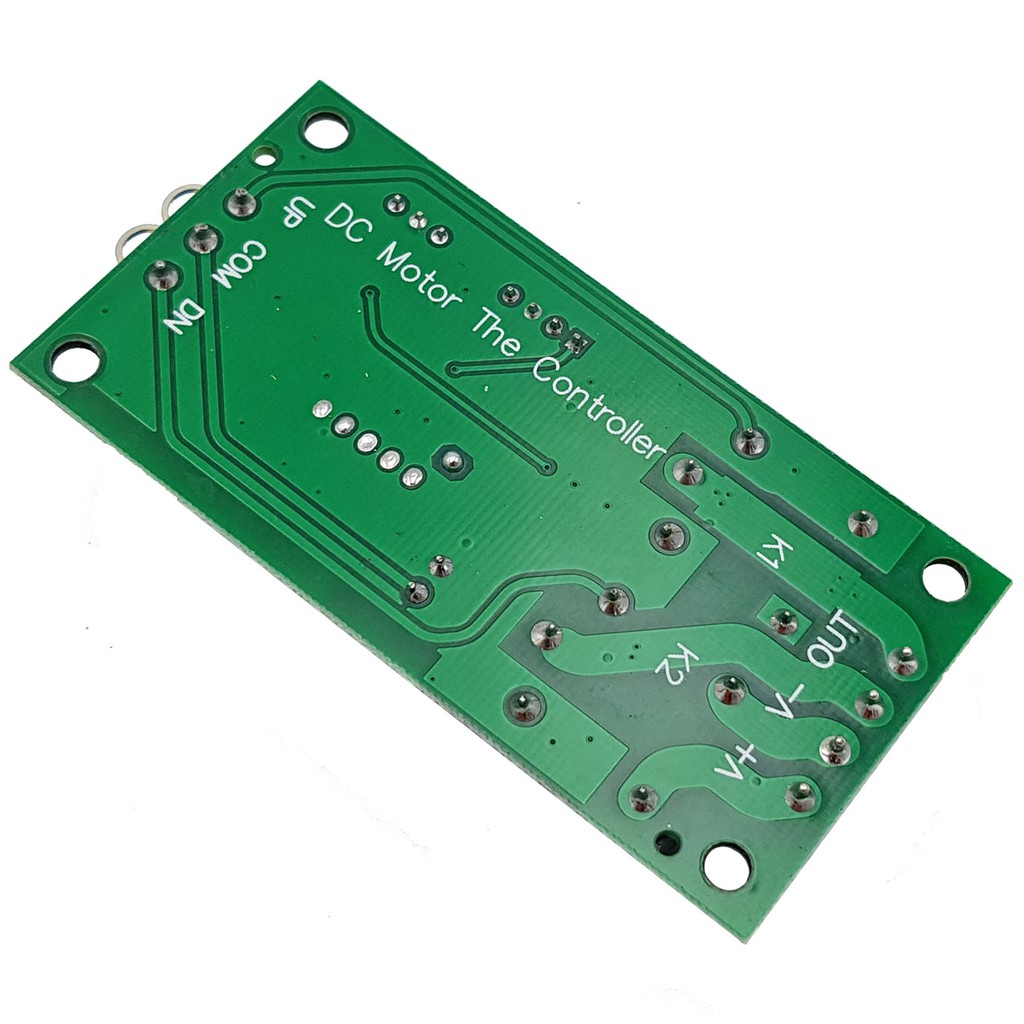

Hình ảnh sản phẩm
