Giới thiệu Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC - T483
Video giới thiệu sản phẩm Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC - T483. Nguồn: Shopee.
Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng của mạch điều khiển động cơ bước TB6600 trong làm máy như CNC, Laser hay các máy tự động khác.
THÔNG SỐ KỸ THUẬT
+ Nguồn đầu vào là 9V - 42V.
+ Dòng cấp tối đa là 4A.
+ Ngõ vào có cách ly quang, tốc độ cao.
+ Có tích hợp đo quá dòng quá áp.
+ Cân nặng: 200G.
+ Kích thước: 96 * 71 * 37mm.

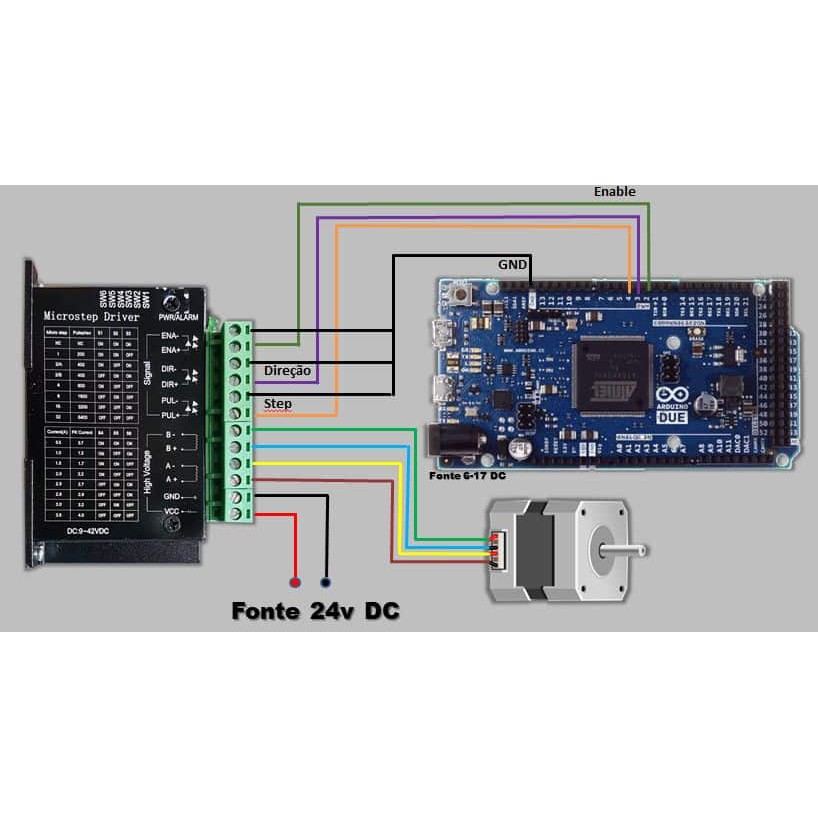

Cài đặt và ghép nối:
+ DC+: Nối với nguồn điện từ 9 - 40VDC
+ DC- : Điện áp (-) âm của nguồn
+ A+ và A -: Nối vào cặp cuộn dây của động cơ bước
+ B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
+ PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
+ PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
+ DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
+ DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
+ ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
+ Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
-----------------------
