Giới thiệu Mạch điều khiển động cơ DC từ xa 7-24VDC đa năng
Video giới thiệu sản phẩm Mạch điều khiển động cơ DC từ xa 7-24VDC đa năng. Nguồn: Shopee.
✔️Mạch điều khiển động cơ DC từ xa 7-24VDC đa năng này điều khiển từ xa bằng remote hoặc điều khiển thủ công bằng tay, điều khiển tiến, lùi và dừng lại, điều chỉnh tốc độ, thời gian, giới hạn được tích hợp trong mạch để đáp ứng được nhiều nhu cầu sử dụng hơn. Mạch áp dụng nguyên lý của mạch cầu H, cách ly đầu vào và đầu ra, không có tiếng ồn, hiệu suất tuyệt vời. Có thể điều chỉnh tốc độ 1-99% mà các bộ điều khiển relay không làm được. Mạch sử dụng điều khiển từ xa tần số 315Mhz, có thể học lệnh thêm các remote khác cùng tần số.
✔️Điều khiển động cơ DC này có thiết kế nhỏ gọn, dễ dàng cài đặt và sử dụng, tiêu thụ điện năng thấp giúp tiết kiệm năng lượng.
🔴🔴 THÔNG SỐ KĨ THUẬT
🔹Điện áp làm việc: 7 ~ 24VDC
🔹Công suất đầu ra tối đa: 120W
🔹Remote tần số: 315Mhz
🔹Tiêu thụ điện năng thấp: ~20mA, dòng chờ: ~10mA
🔹Thời gian điều chỉnh: 0.01s ~ 999 phút
🔹Phạm vi điều chỉnh tốc độ: 1 ~ 99%
🔹Kích thước sản phẩm: 84 x 50mm
🔹Trọng lượng: 60g
🔹VIDEO SẢN PHẨM
🔹
🔹Sơ đồ mạch Mạch điều khiển động cơ DC từ xa 7-24VDC đa năng
🔹Sơ đồ Mạch điều khiển động cơ DC từ xa 7-24VDC đa năng
🔹Sơ đồ Mạch điều khiển động cơ DC từ xa 7-24VDC đa năng
🔹Remote từ xa
🔹Nút A tương ứng với IN1
🔹Nút B tương ứng với IN2
🔹Nút C để tăng tốc độ động cơ
🔹Nút D để giảm tốc độ động cơ
🔹Các chế độ hoạt động
🔹P-1: Chế độ nhấn nhả: có tín hiệu IN1 liên tục động cơ tiến, có tín hiệu IN2 liên tục động cơ lùi, mất tín hiệu động cơ dừng lại.
🔹P-2: Chế độ nhấn giữ: có tín hiệu IN1 động cơ tiến, có tín hiệu IN2 động cơ lùi, tín hiệu IN3 động cơ dừng.
🔹P-3: Có tín hiệu IN1 động cơ tiến trong thời gian A rồi dừng, có tín hiệu IN2 động cơ lùi trong thời gian B rồi dừng. Có ín hiệu IN3 để dừng động cơ. Trong thời gian A, B động cơ đang chạy sẽ không đảo chiều trực tiếp được khi chưa hết thời gian.
🔹P-4: Có tín hiệu IN1 động cơ tiến trong thời gian A rồi dừng, có tín hiệu IN1 lần nữa động cơ lùi trong thời gian B rồi dừng. Trong thời gian A, B động cơ đang chạy nếu có tin hiệu IN2 hoặc IN3 động cơ sẽ dừng.
🔹P-5: Có tín hiệu IN1 liên tục động cơ tiến trong thời gian A rồi dừng ( hoặc dừng khi có tín hiệu IN2, IN3 ), tín hiệu IN1 biến mất động cơ lùi trong thời gian B rồi dừng ( hoặc dừng khi có tín hiệu IN2, IN3 ).
🔹P-6: Có tín hiệu IN1 động cơ tiến trong thời gian A, rồi dừng trong thời C, sau đó lùi trong thời B rồi dừng lại. Động cơ sẽ dừng khi có tín hiệu IN2, IN3.
🔹P-7: Có tín hiệu IN1 động cơ tiến, có tín hiệu IN2 động cơ dừng trong thời gian A sau đó quay lùi, có tín hiệu IN3 động cơ dùng trong thời gian B sau đó quay tiến. Trong thời gian A nếu có tín hiệu IN3 mạch sẽ bắt đầu thời gian B và ngược lại.
🔹P-8: Có tín hiệu IN1 động cơ tiến trong thời gian A, dừng trong thời C, lùi trong thời B, dừng trong thời gian C, tiến trong thời gian A… vòng lặp vô hạn. Động cơ và vòng lặp sẽ dừng khi có tín hiệu IN3.
🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️Sau khi bật nguồn, màn hình hiển thị “—-” nghĩa là đang ở trạng thái chờ. Lúc này nhấn + để tăng tốc độ, – để giảm tốc độ, KEY để bật tắt màn hình hiển t

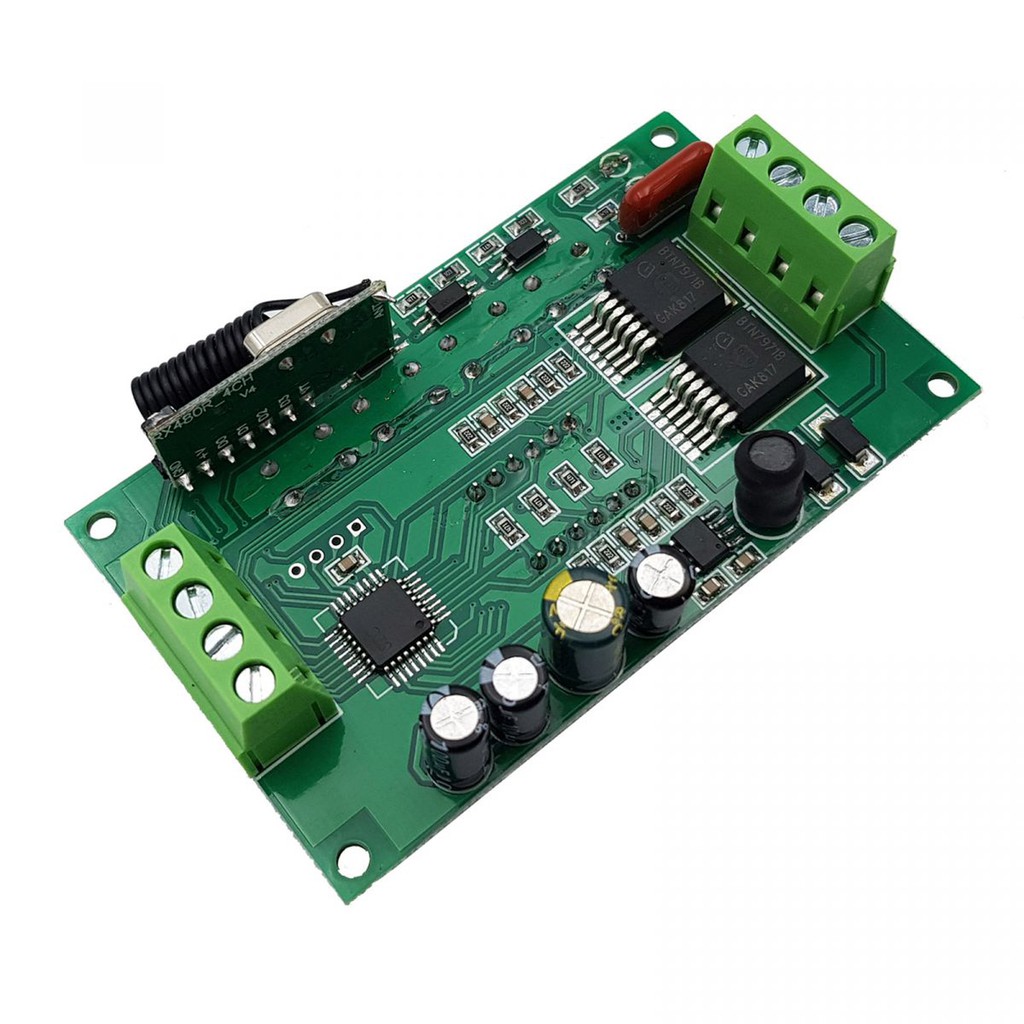

Hình ảnh sản phẩm
