MẠCH ĐIỀU KHIỂN TỪ XA RF 315/433 MHZ 4 RELAY

Giới thiệu MẠCH ĐIỀU KHIỂN TỪ XA RF 315/433 MHZ 4 RELAY

THÔNG SỐ KỸ THUẬT:

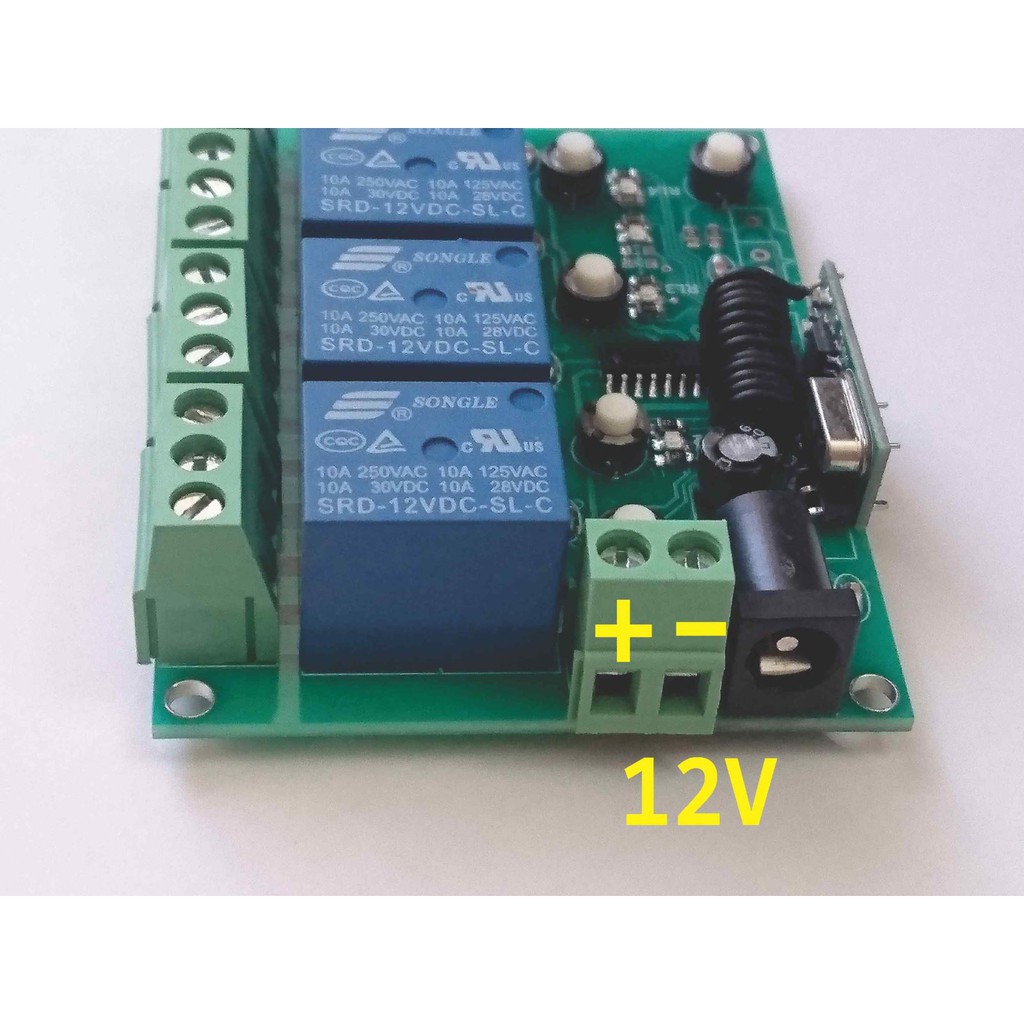

- Điện áp hoạt động: DC12V (có chân cấp nguồn 5.5mm cho các loại adaptor phổ biến)
- Tần số RF: 315MHz / 433MHz (tùy chọn)
- Chế độ hoạt động: 4
- Có khả năng học lệnh
- Khoảng cách điều khiển: max 100m (không vật cản)
- Ngõ ra: 3 tiếp điểm NC-COM-NO
- Tải: 10A-250V
- Kích thước:


HƯỚNG DẪN SỬ DỤNG

Mạch có khả năng hoạt động ở 4 chế độ:
1. Chế độ nhấn tự giữ 1 phím: nhấn phím 1 -> Relay đóng, nhấn phím 1 lần nữa Relay ngắt.
2. Chế độ nhấn tự giữ 2 phím: nhấn phím 1 -> Relay đóng, nhấn phím 2 -> Relay ngắt.
3. Chế độ nhấn không tự giữ: nhấn phím 1 -> Relay đóng, nhả phím 1 -> Relay ngắt.
4. Chế độ Quạt: nhấn phím tương ứng Relay 1,2,3,4, Relay tương ứng đóng, các relay khác ngắt, nhấn lần nữa ngắt tất cả relay. Thích hợp dùng để đấu vào các phím trong quạt bàn.
Để chuyển đổi giữa các chế độ: nhấn giữ phím SET khoảng 2 giây, đèn tín hiệu xanh lá sẽ số lần tương ứng chế độ hiện tại, mỗi lần nhấn giữ như vậy sẽ chuyển sang chế độ tiếp theo. VD: chế độ 3, đèn tín liệu sẽ nháy 3 lần.




Hướng dẫn học lệnh remote:
1. Nhấn phím SET 1 lần để vào chế độ học lệnh, lúc này tất cả đèn tín hiệu Relay chớp chậm (đợi chọn relay)
2. Chọn 1 relay để dạy lệnh bằng cách nhấn phím relay tương ứng, lúc này đèn tín hiệu relay đó sẽ chớp nhanh, sẵn sàng học lệnh.
3. Dùng remote nhấn phím muốn dạy, tùy thuộc vào chế độ hiện tại mà mạch sẽ học 1 hoặc phím. Khi đã học xong, mạch sẽ quay lại chế độ đợi chọn relay (tất cả đèn chớp chậm), làm tương tự cho các relay khác.
4. Nếu muốn xóa lệnh của relay, nhấn giữ phím điều khiển relay tương ứng đến khi đèn relay đó chớp nhanh, khi đã xóa lệnh, khi đã xóa lệnh, relay đó sẽ không nhận tín hiệu điều khiển từ xa cho đến khi dạy lệnh lại.
5. Nhấn phím SET lần nữa để lưu lệnh vừa dạy và thoát cài đặt.

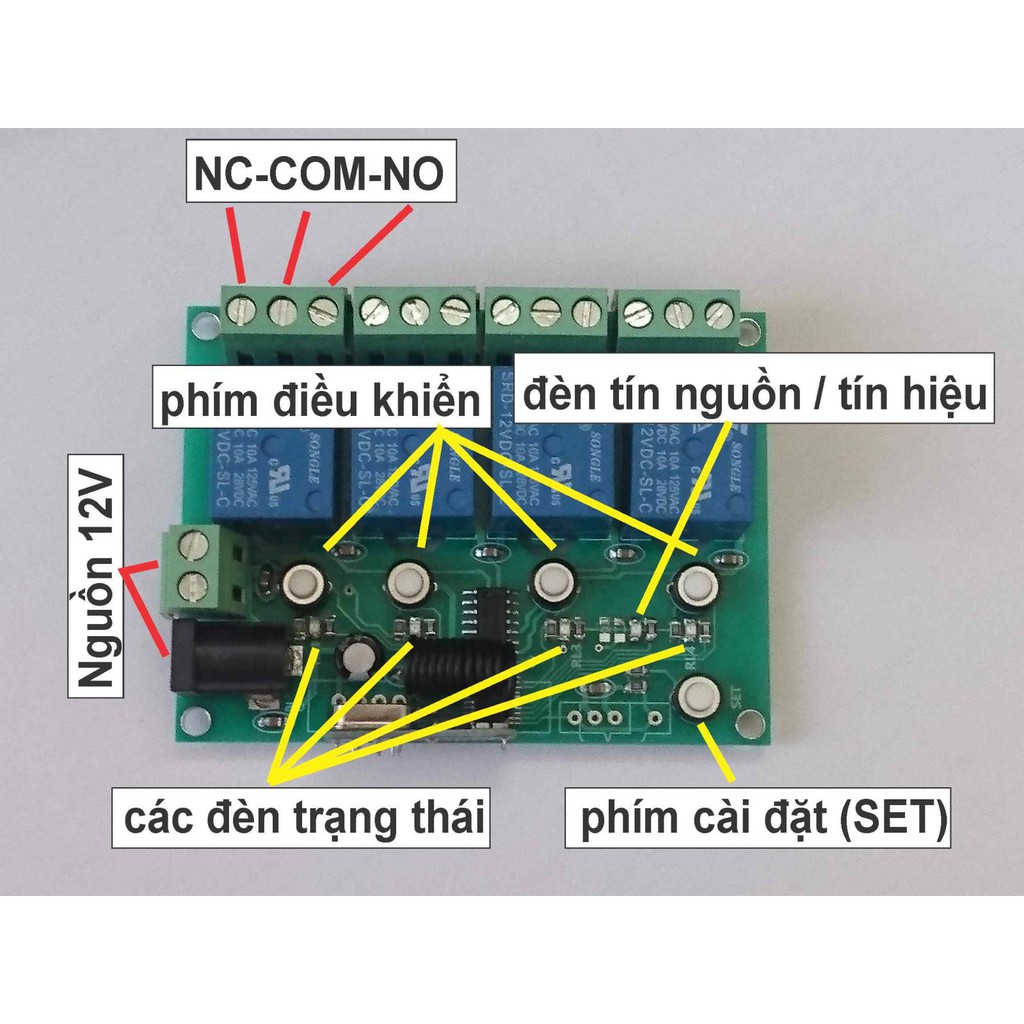

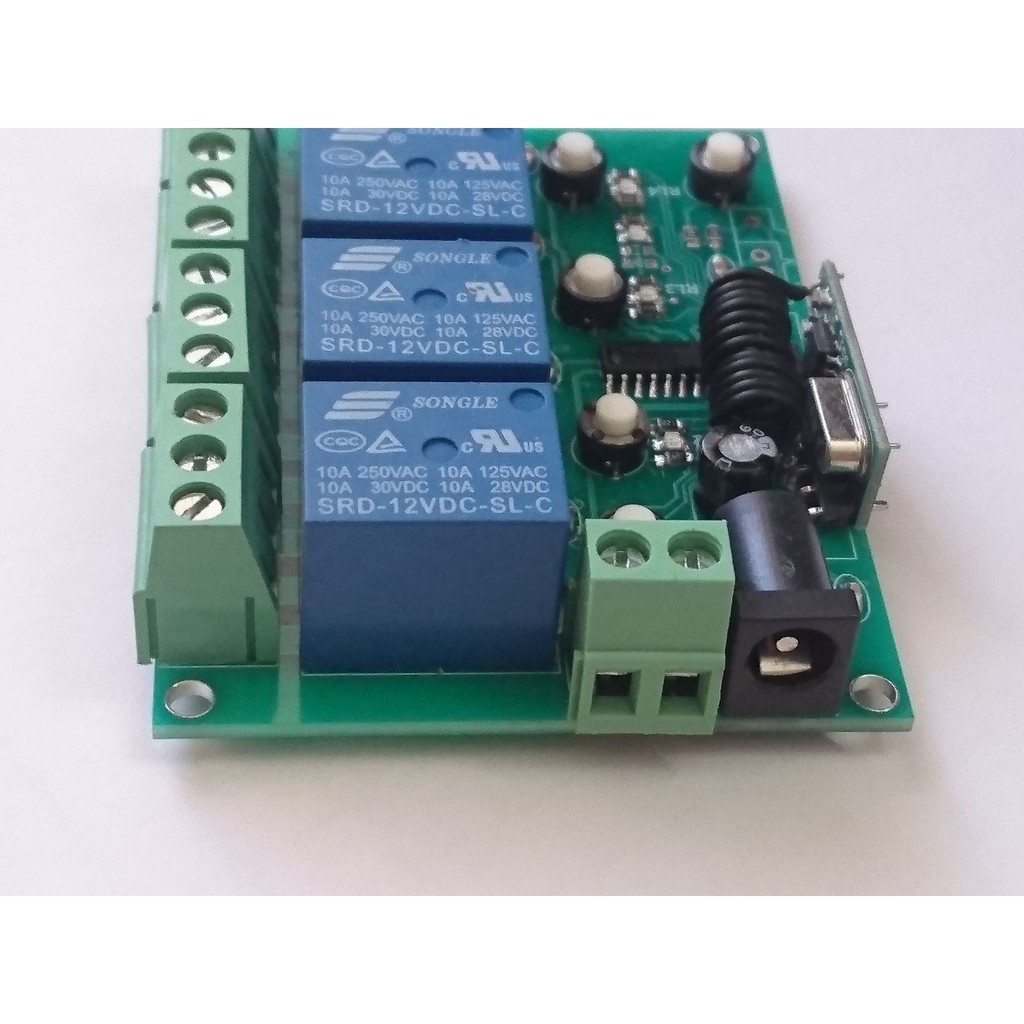

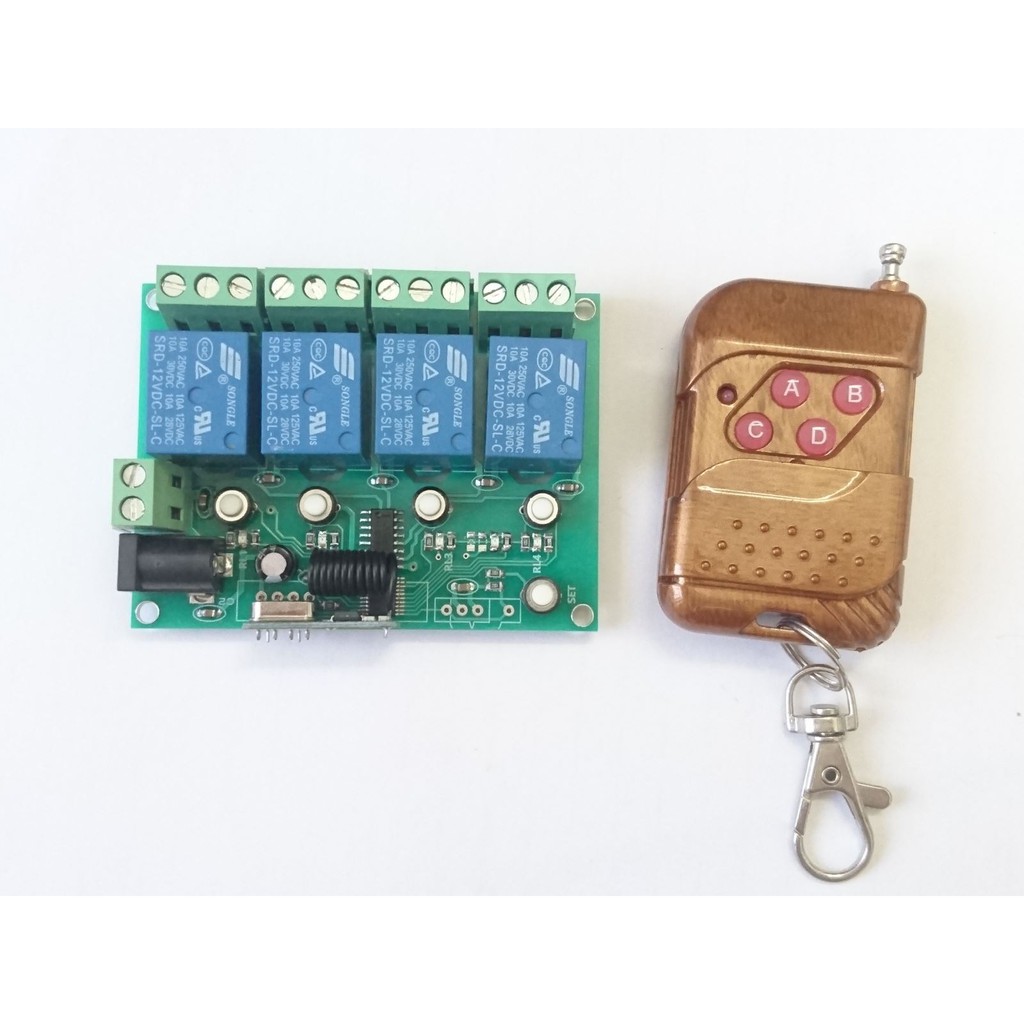

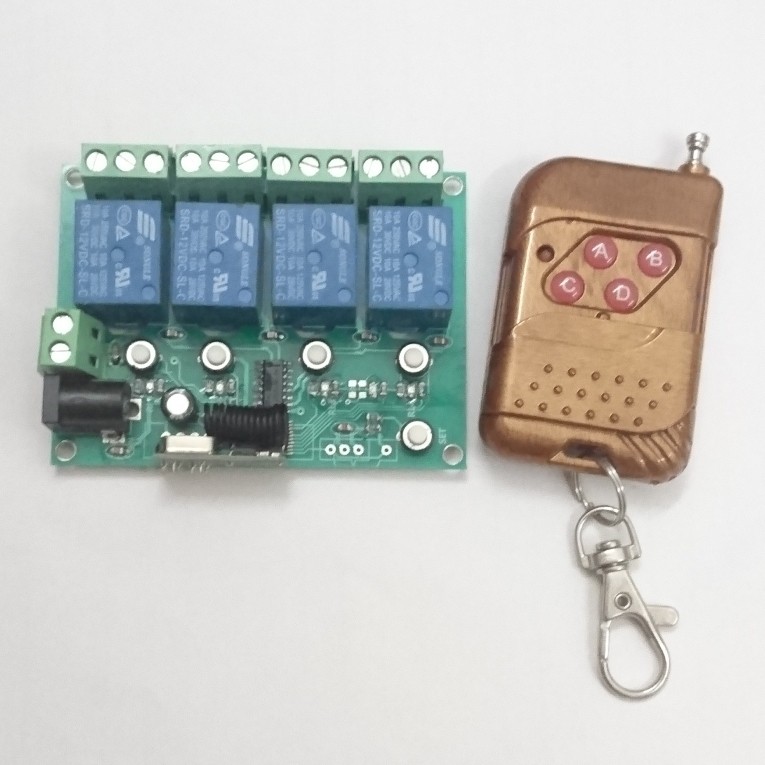

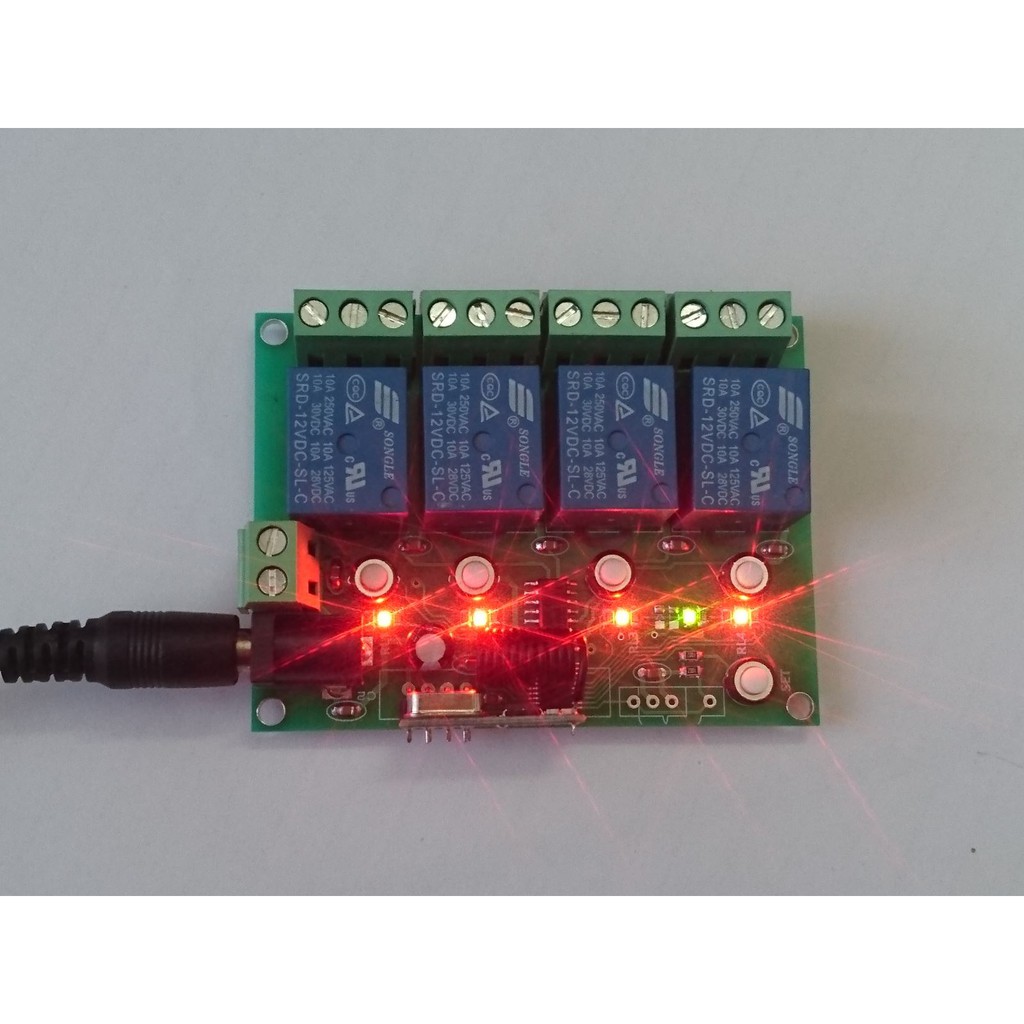

Hình ảnh sản phẩm
