Giới thiệu Mạch Giải Mã Cd74Hc4067 16 Kênh

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mạch giải mã CD74HC4067 16 kênh kỹ thuật số

Đây là một bảng mạch giải mã 16 kênh Analog/ Ghép kênh kỹ thuật số/ Mạch giải ghép kênh CD74HC4067.
Con chip này giống như một công tắc xoay - sản phẩm định tuyến bên trong chân cắm chung (COM trong sơ đồ, SIG trên bo mạch) vào một trong 16 chân kênh (CHANxx).
Sản phẩm hoạt động với cả tín hiệu kỹ thuật số và tín hiệu tương tự (điện áp không thể cao hơn VCC) và các kết nối theo một trong hai hướng.
Để điều khiển sản phẩm, hãy kết nối 4 đầu ra kỹ thuật số với số chân của chip (S0- S3) và gửi cho sản phẩm số nhị phân của kênh bạn muốn (xem bảng dữ liệu để biết chi tiết).
Điều này cho phép bạn kết nối tối đa 16 cảm biến với hệ thống của mình chỉ bằng 5 chân!

Vì mạch ghép kênh/ mạch giải ghép kênh cũng hoạt động với các tín hiệu kỹ thuật số,
bạn có thể sử dụng sản phẩm để chuyển dữ liệu nối tiếp TTL hoặc từ nhiều thiết bị.
Ví dụ: bạn có thể sử dụng sản phẩm để kết nối các chân TX của 16 thiết bị với một chân RX trên bộ vi điều khiển của bạn.
Sau đó, bạn có thể chọn bất kỳ một trong 16 thiết bị đó để nghe.
Nếu bạn muốn kết nối hai chiều, bạn có thể thêm bảng thứ hai để định tuyến dòng TX của bộ vi điều khiển đến 16 dòng RX của thiết bị.
Bằng cách sử dụng nhiều bảng, bạn có thể tạo các sắp xếp tương tự cho I2C, SPI, v.v.
Các công tắc bên trong là hai chiều, điện áp hỗ trợ giữa nguyên lý và VCC, có điện trở thấp và ít rò rỉ, ngăn chặn nhiễu xuyên âm, hãy ngắt trước khi thực hiện chuyển mạch.
Bo mạch cũng giải mã chân kích hoạt của chip, khi được điều khiển ở mức cao, sẽ ngắt kết nối hoàn toàn chân cắm chung (tất cả các công tắc đều tắt).

#CD74HC4067 #16- Channel #Analog #Digital #Multiplexer #Breakout #Board #Module

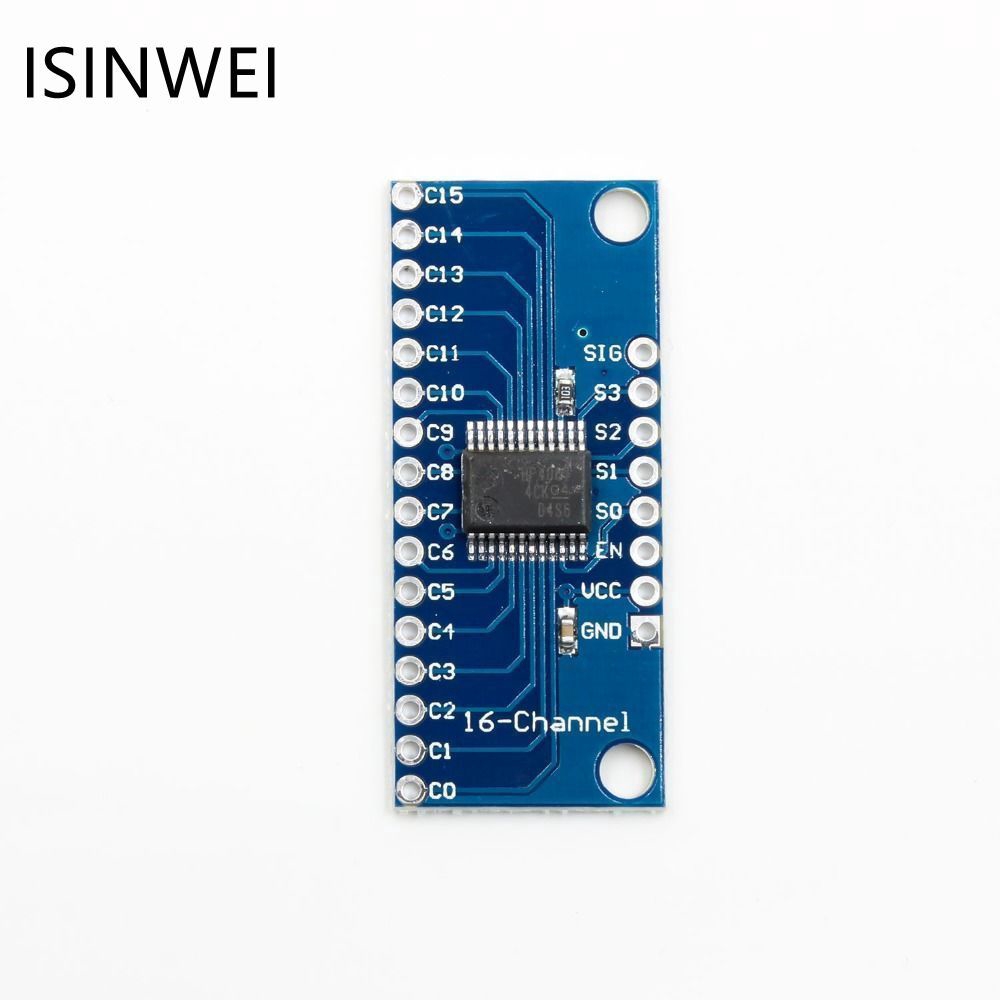

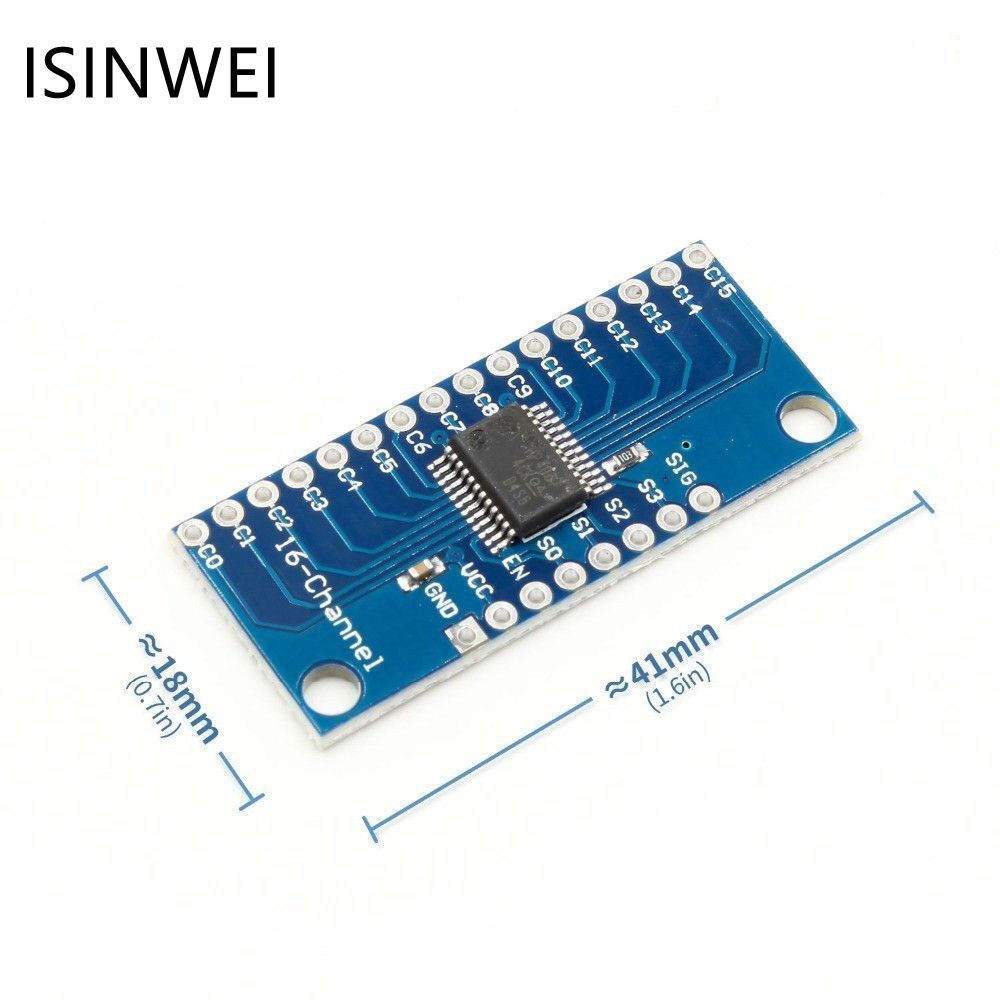

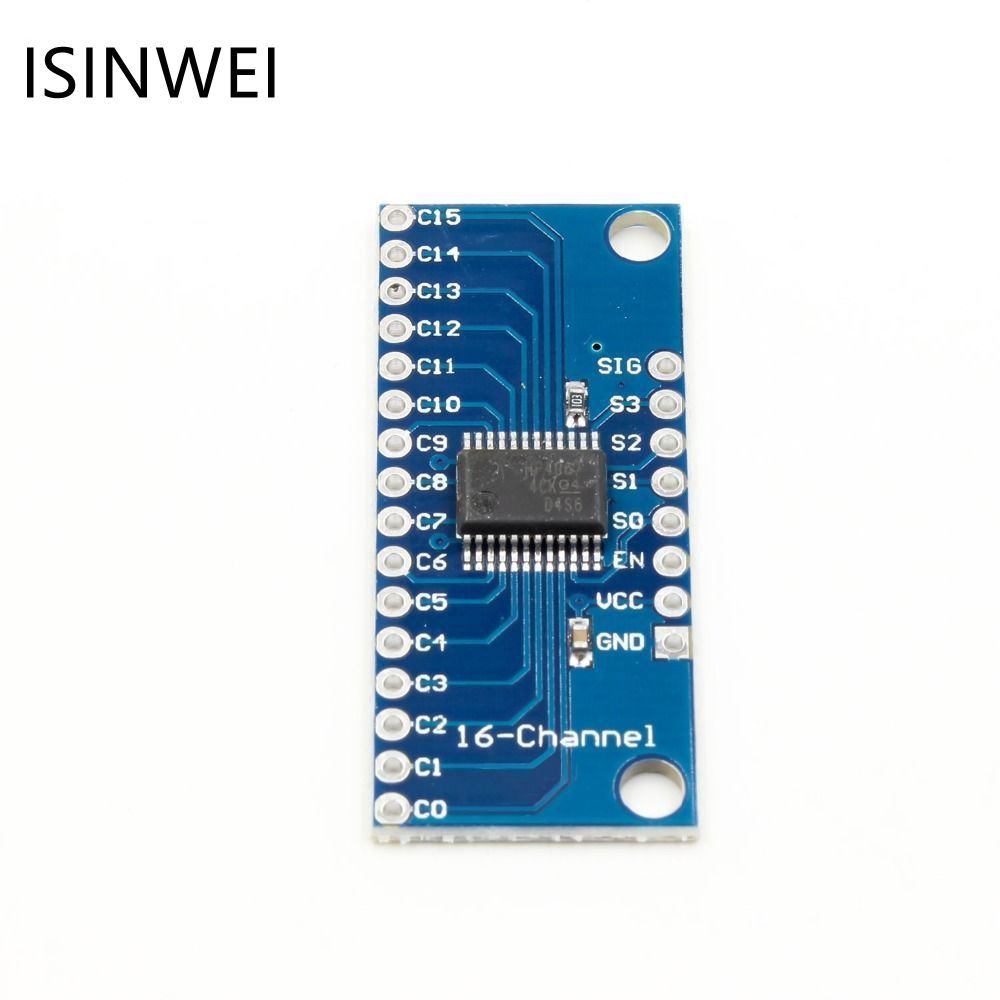

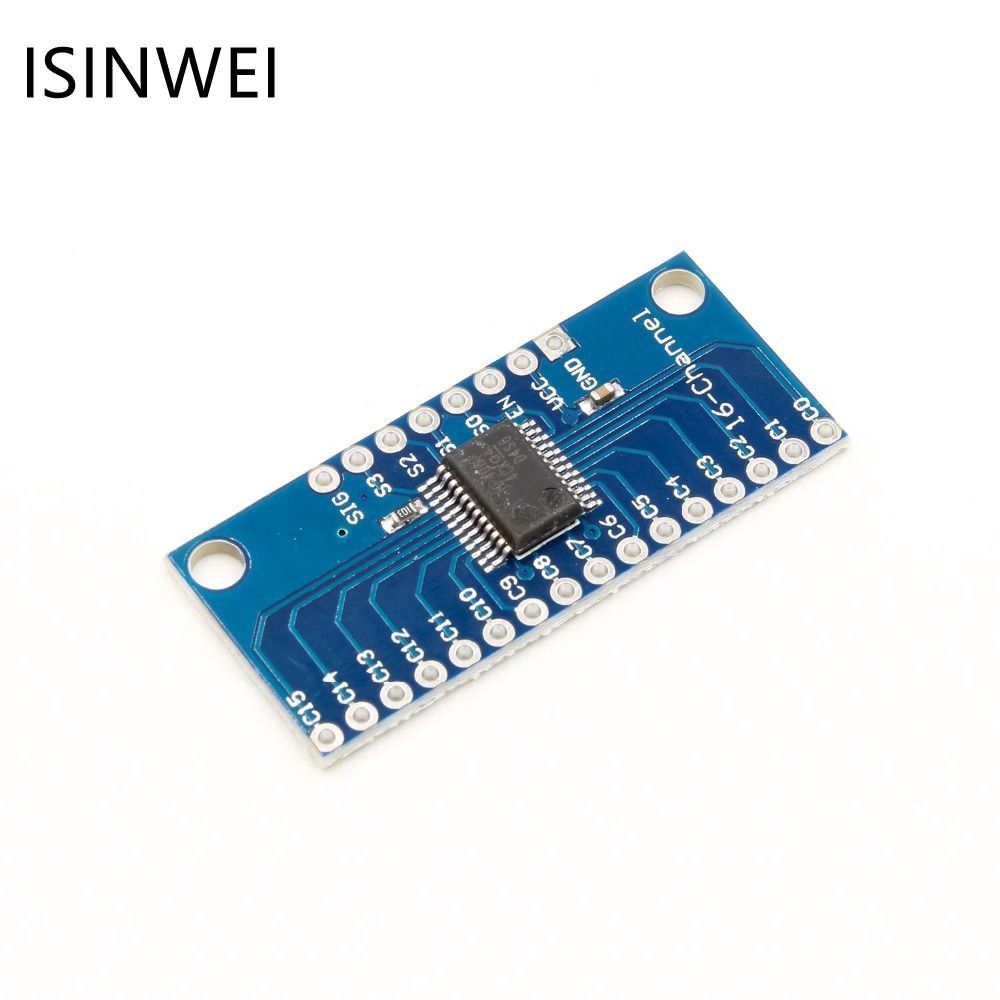

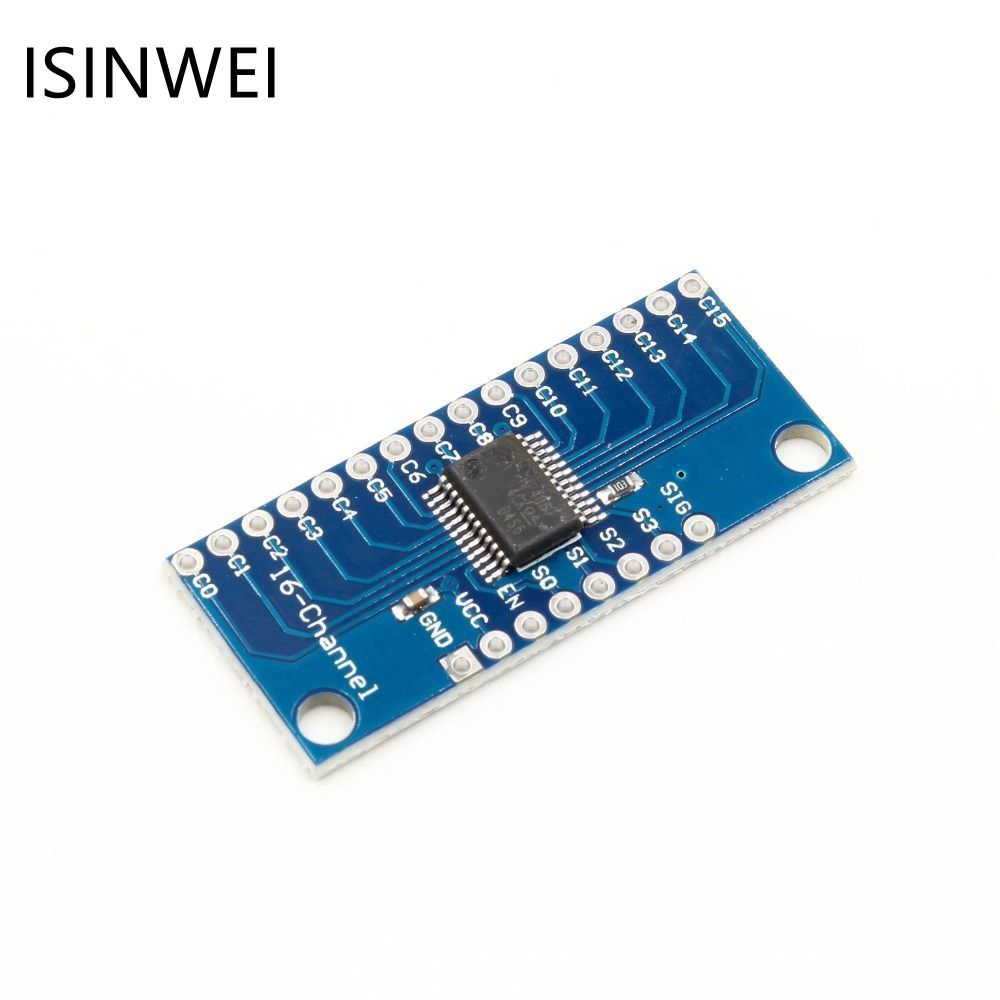

Hình ảnh sản phẩm
