Mạch hạ áp buck DC-DC 5A XL4005 có tặng kèm tản nhiệt

Giới thiệu Mạch hạ áp buck DC-DC 5A XL4005 có tặng kèm tản nhiệt

Điểm nổi bật của mô-đun: 5A công suất cao, độ gợn sóng thấp hiệu suất cao với đèn báo nguồn

Hiệu suất và tính năng của mô-đun:

Thuộc tính mô-đun: mô-đun bước xuống không bị cô lập ( BUCK )

Điện áp đầu vào : 4-38V ( vui lòng cố gắng không vượt quá đầu vào 38V )

Điện áp đầu ra: 1,25-36V có thể điều chỉnh liên tục

Dòng điện đầu ra: 0-5A , nên sử dụng trong vòng 4,5A .

Công suất đầu ra: Nên sử dụng trong vòng 75W và vui lòng thêm bộ tản nhiệt nếu vượt quá 50W .

Nhiệt độ làm việc: -40~+85 độ

Tần số làm việc: 180KHz SUNLEPHANT

Hiệu suất chuyển đổi: lên tới 96% (hiệu suất liên quan đến điện áp đầu vào và đầu ra, dòng điện và chênh lệch áp suất)

Tải trọng điều chỉnh: S ( I ) ≤ 0,8%

Tỷ lệ điều chỉnh điện áp: S ( u ) ≤ 0,8%

Đèn báo nguồn: Có

Bảo vệ ngắn mạch: có (giới hạn dòng điện 8A)

Bảo vệ quá nhiệt: Có (tự động tắt đầu ra sau khi quá nhiệt)

Bảo vệ kết nối ngược đầu vào: Không có, (nếu cần, vui lòng kết nối nối tiếp một diode dòng điện cao)

Phương pháp lắp đặt: 2 vít 3mm

Phương pháp nối dây: hàn, V-IN là đầu vào, V-OUT là đầu ra

Kích thước mô-đun: chiều dài 54mm chiều rộng 23mm chiều cao 18mm
Chú ý
- Hiện tại thị trường có 2 phiên bản như hình, chất lượng và giá cả như nhau
- Bật nguồn trước khi mắc tải.
- Đấu nối theo ký hiệu in trên mạch, Nguồn vào : IN+ IN-, Nguồn ra (sau khi điều chỉnh): OUT+, OUT-.
- Điện áp vào phải cao hơn điện áp ra ít nhất 1.5V
- Có thể mắc thêm diot chống ngược cực nếu

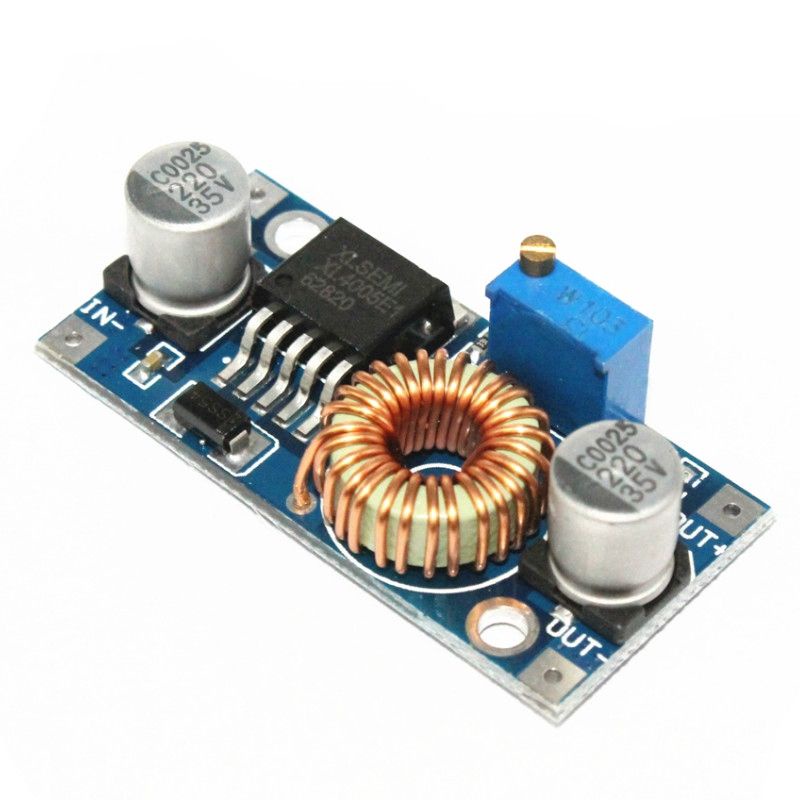

Hình ảnh sản phẩm
