Giới thiệu Mạch hạ áp DC-DC 5A XL4015 ADJ hạn dòng có LED báo - LED DRIVER - 2C3
Thông số kĩ thuật mạch Buck (Hạ điện áp )DC TO DC có LED (LED DRIVER)- Sử dụng XL4015-ADJ
- Thay đổi điện áp bằng biến trở
- IN:5-38V
- OUT:1.25-35V
- Ioutmax: 5A
- Công xuất tối đa :75W
- Tần số xung :180kHz
- Nhiệt độ làm việc : -40 ~~125 độ C
- Kích thước : 68*39*15
Hướng dẫn sử dụng :
- Nhìn theo hướng chính diện nút nhấn bên phải bật tắt led , nút nhấn bên phải chỉnh mode hiển thị thông số : Áp vào , áp ra , dòng ra , công suất , luân phiên hiển thị .
- Nhìn theo hướng chính diện biến trở bên phải chỉnh dòng , bên trái chỉnh áp ; xoay ngược chiều kim đồng hồ là giảm giá trị và ngược lại
- Để đo dòng đang hạn chế sử dụng đồng hồ vạn năng hoặc ampe kế đo đầu ra ( khuyến nghị thang đo 10A , thời gian đo nhỏ hơn 5s) , chỉnh biến trở cho tới dòng yêu cầu . Mạch này có thể cho chập đầu ra rồi dùng led hiển thị dòng hiện tại để chỉnh.
- Đèn led báo : LED_CC/CV ( dòng không đổi ) , LED_CHARG (Đang sạc hay có dòng trên mạch),LED_FULL ( Đầy pin hay không có dòng ra )
* Lưu ý : Mạch có 2 phiên bản với cách bố trí linh kiên có phần sai lệch nên chỉ đảm bảo chức năng mạch chứ không dảm bảo y hình sản phẩm.
#hạ#áp #XL4015 #DC#to#dc #nguon #buck #leddriver #led#driver

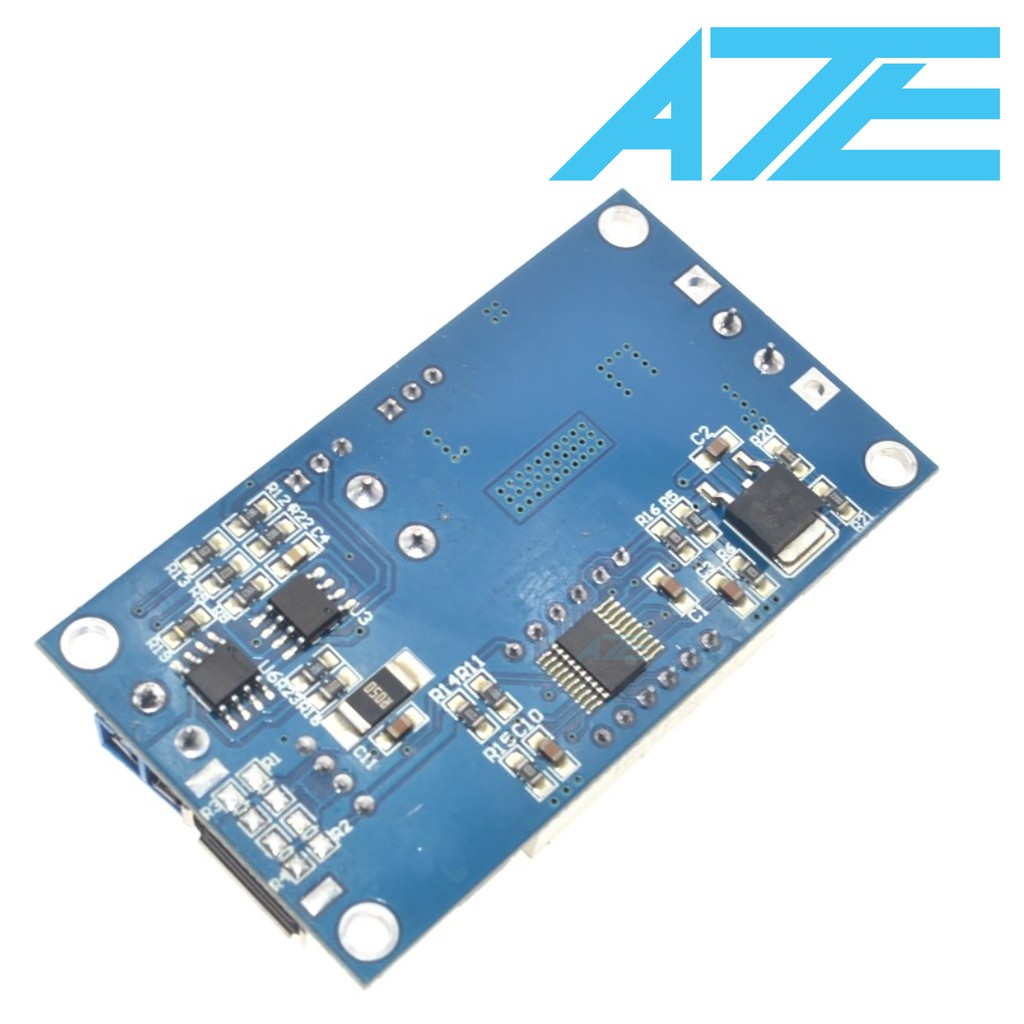

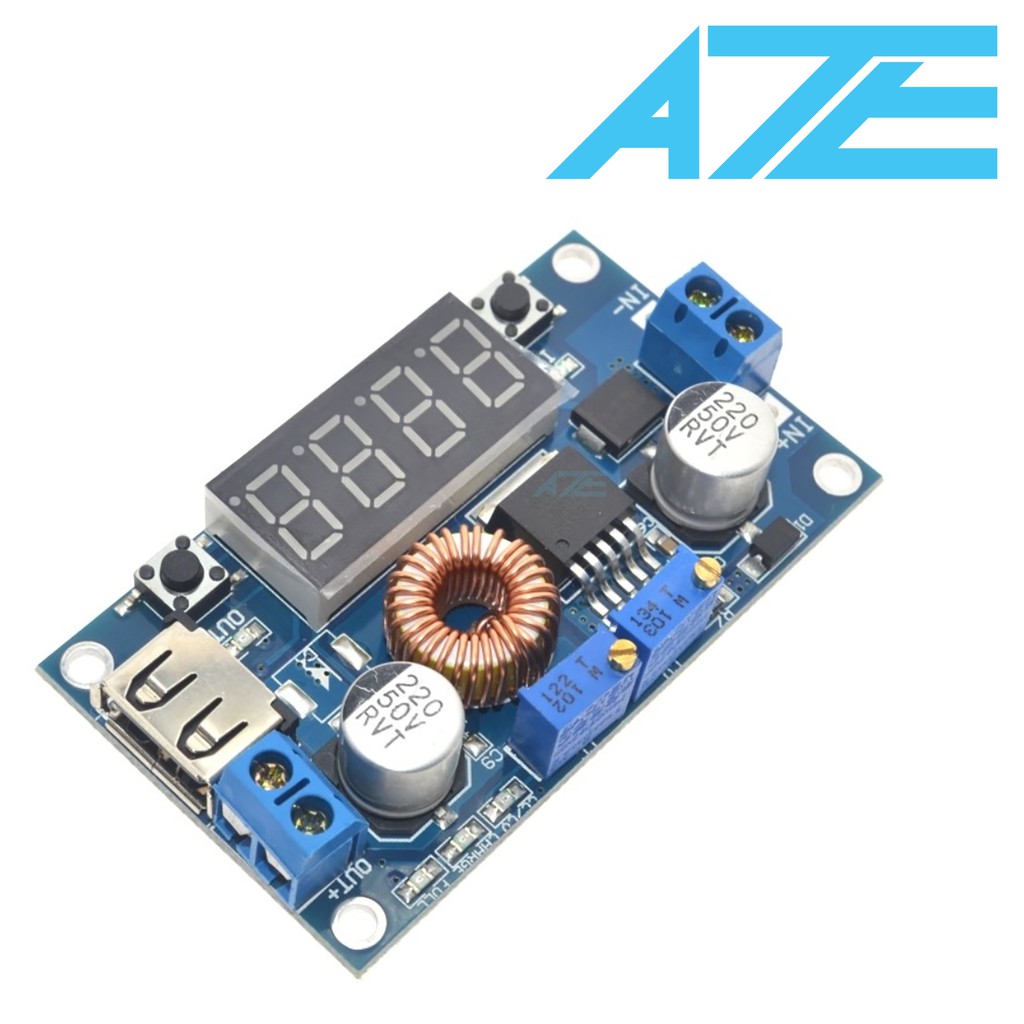

Hình ảnh sản phẩm
