Mạch Hạ Áp Usb 3.0 Qc2.0 Dc-Dc 6-32v 9v 12v 24v Sang 5v

Giới thiệu Mạch Hạ Áp Usb 3.0 Qc2.0 Dc-Dc 6-32v 9v 12v 24v Sang 5v

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Bộ mô-đun chuyển đổi hạ áp sạc nhanh nhanh USB QC3.0 QC2.0 DC-DC Buck

Hỗ trợ sạc nhanh
Giao thức DCP, BC1.2, giao thức Apple, Samsung
Giao thức sạc nhanh FCP / SCP của Huawei
Giao thức sạc nhanh Huawei
Giao thức sạc nhanh SFCP
Qualcomm QC2.0 và 3.0
MTK PE1.1 / PE2.0

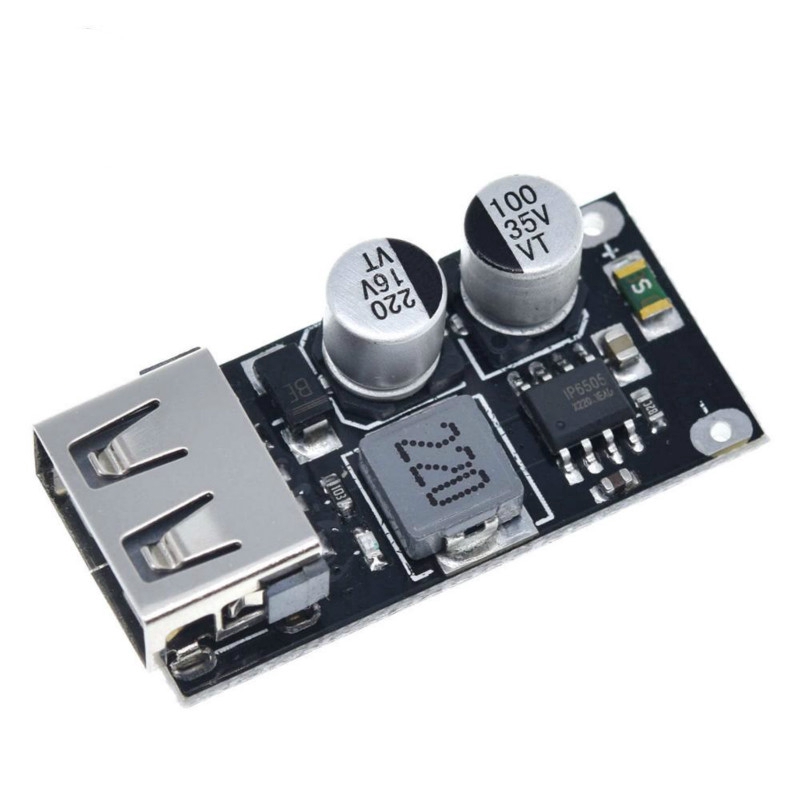

1 USB
Phạm vi điện áp đầu vào: 6V-32V
Điện áp đầu ra: mặc định 5V, tự động điều chỉnh trong khoảng 3-12V sau khi kích hoạt sạc nhanh
Công suất đầu ra: Lên tới 24W (5V / 3.4A, 9V / 2.5A, 12V / 2A, v.v...)
Chức năng bù cáp điện áp đầu ra
Hiệu suất chuyển đổi: 90% -97%
Hỗ trợ nhiều giao thức sạc nhanh
Đầu vào bảo vệ quá áp và thiếu điện áp
Bảo vệ quá dòng đầu vào
Đầu ra quá dòng, bảo vệ ngắn mạch
Bảo vệ quá nhiệt

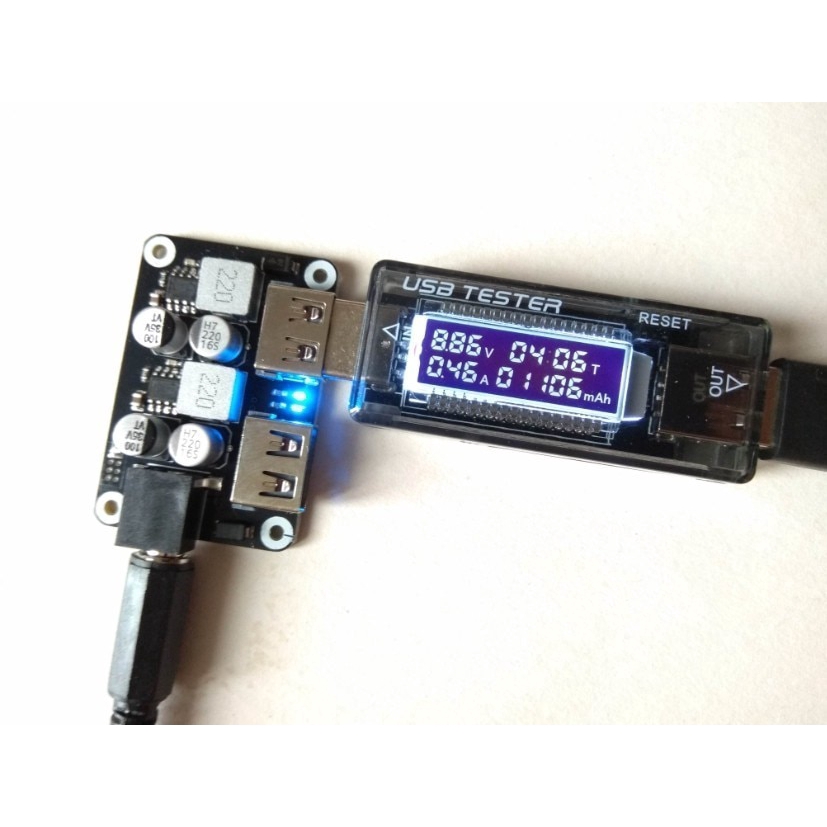

2 USB
Điện áp đầu vào: DC 6 ~ 30V
Điện áp đầu ra: mặc định 5V, điều chỉnh phạm vi 3 ~ 12V theo giao thức sạc nhanh
Công suất đầu ra: Dòng điện đơn định mức 2.4A, công suất định mức 24W
Các biện pháp bảo vệ: Bảo vệ quá áp đầu ra, giới hạn điện áp đầu ra không vượt quá 13V (trong trường hợp hỏng chip); đầu vào với một cầu chì.

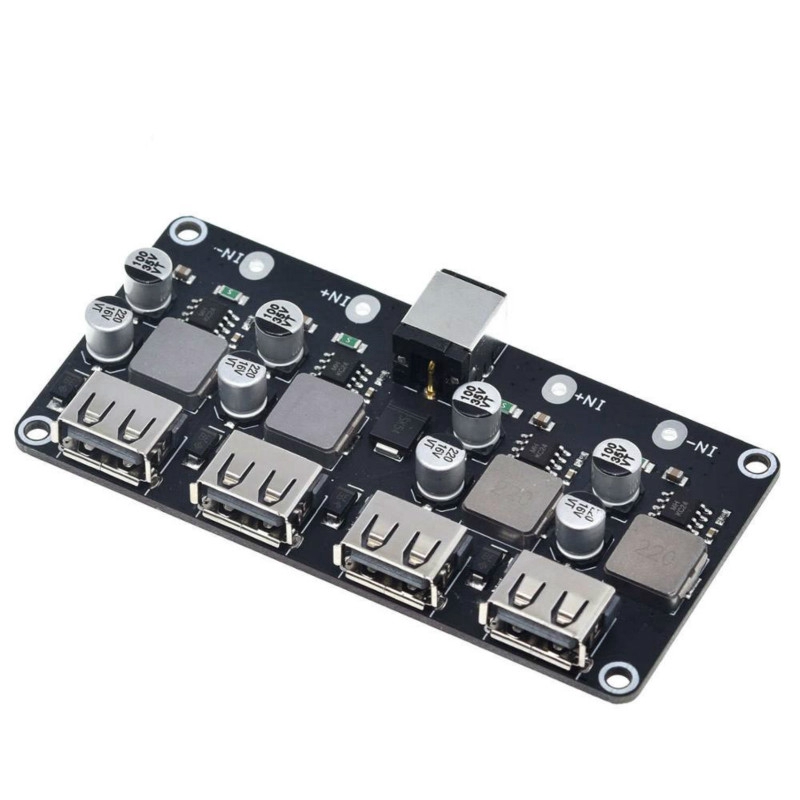

4 USB
Bốn đường dây hỗ trợ sạc nhanh QC 3.0, tất cả hỗ trợ sạc nhanh cùng một lúc, có thể tạo ra điện áp 5V và 9V 12V (hỗ trợ giao thức điện thoại di động), đầu ra thích ứng dòng điện, nguồn kênh đơn 24W, 4-đường công suất tối đa của mô-đun 96w, PCB thiết kế độ dày FR - 1.6 4 mm, tối ưu hóa bố cục, thiết kế nhịp, làm mát cửa sổ sau, nhiệt độ làm việc đầy tải thấp, dòng điện chờ là 0.013 A, mô-đun có chức năng bù điện áp đầu ra.

Lưu ý: mô-đun này là mô-đun sạc nhanh loại giảm điện áp 4 chiều, vui lòng sử dụng nguồn điện DC 12 v-30v, cực dương và cực âm không thể được kết nối ngược

Đặc điểm mô-đun:
1. Tích hợp chip chuyển đổi buck đồng bộ
2. Phạm vi điện áp đầu vào: 4.5V đến 32V (Điện áp đầu vào phải cao hơn điện áp đầu ra vì đây là mô đun giảm điện áp)
3. Điện áp đầu ra: 3V đến 12V, tự động điều chỉnh theo giao thức sạc nhanh
4. Công suất đầu ra: Tối đa 24W (4V-3.6A, 5V-3.4A, 9V-2.5A, 12v-2a, v.v...)
5. Có dây bù điện áp đầu ra
6. Đầu ra có các đặc tính CV/CC (dòng điện đầu ra nhỏ hơn giá trị đặt, chế độ CV đầu ra;
Dòng điện đầu ra lớn hơn giá trị đặt, chế độ CC đầu ra)
7. Hiệu suất chuyển đổi cao nhất là 97%
8. Chức năng khởi động nhẹ
9. Tần số chuyển đổi 220Khz

Bảo vệ đa năng, độ tin cậy cao
1, Quá dòng đầu ra, quá áp đầu vào, quá điện áp đầu vào, bảo vệ ngắn mạch đầu ra
2. Bảo vệ quá nhiệt cho toàn bộ máy
3. ESD 4KV, DC chịu được điện áp 48V

Tất cả bốn kênh USB đều hỗ trợ giao thức sạc nhanh và có thể xuất điện áp 5V 9V 12V.

Điện áp đầu ra của USB phụ thuộc vào thiết bị của bạn. Điện áp đầu ra của các thiết bị khác nhau là khác nhau. Điện áp đầu ra của USB thông thường là 5V.

#USB #QC3.0 #QC2.0 #DC-DC #Buck #Converter #Charging #Step #Down #Module #Fast #Quick #Charger #Circuit #Board

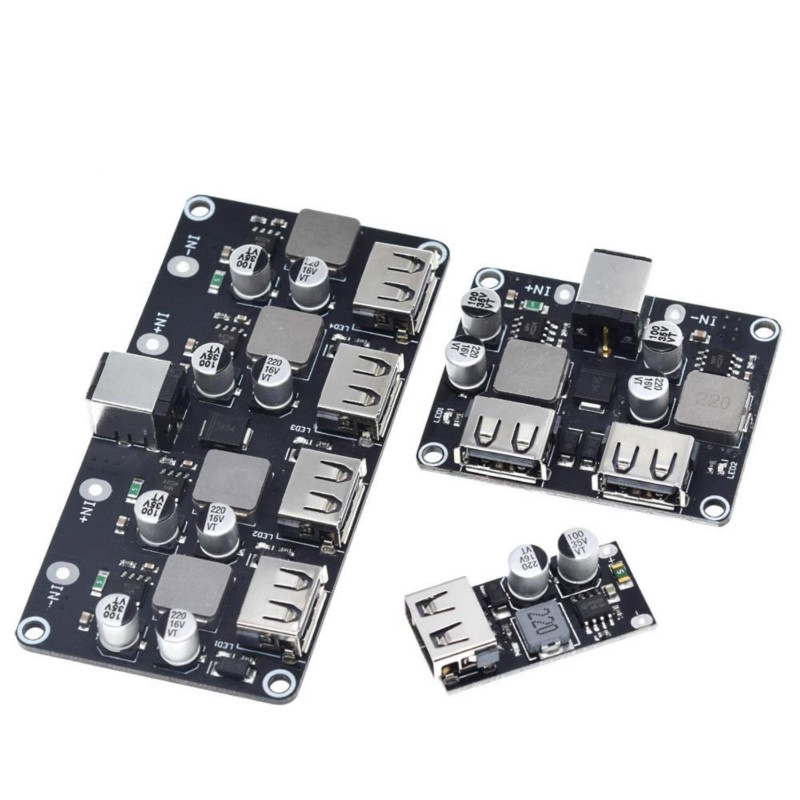

Hình ảnh sản phẩm
