Giới thiệu Mạch hiển thị mức năng lượng pin 1S 4.2V / 2S 8.4v / 3S 12.6V
Video giới thiệu sản phẩm Mạch hiển thị mức năng lượng pin 1S 4.2V / 2S 8.4v / 3S 12.6V. Nguồn: Shopee.
✔️Mạch hiển thị mức năng lượng pin 1S 4.2V là một module cảm biến được dùng để đo dụng lượng của pin 4.2V
✔️ Module led vạch chỉ thị dung lượng còn lại trong pin litium hoặc các loại nguồn pin, acquy khác.
✔️Kích thước: Dài: ~ 45 mm (tính cả board mạch), rộng: ~ 20 mm.
✔️Cách sử dụng: Nối nguồn VCC vào (+), GND vào (-).
✔️Số vạch led sáng sẽ chỉ thị lượng pin còn lại.
🔴🔴 THÔNG SỐ KĨ THUẬT
🔹MẠCH HIỂN THỊ MỨC NĂNG LƯỢNG PIN 1S
- Mạch chỉ dùng cho Pin 1S 3.7V tới 4.2V
- Điện áp pin 0~3.3V, ánh sáng 1 vạch
- Điện áp pin 3.3~3.5V, ánh sáng 2 vạch
- Điện áp pin 3.5~3.7V, ánh sáng 3 vạch
- Điện áp pin 3.7~4.2V, ánh sáng 4 vạch
- Khi mạch không sáng cột nào tức là Pin cần phải sạc

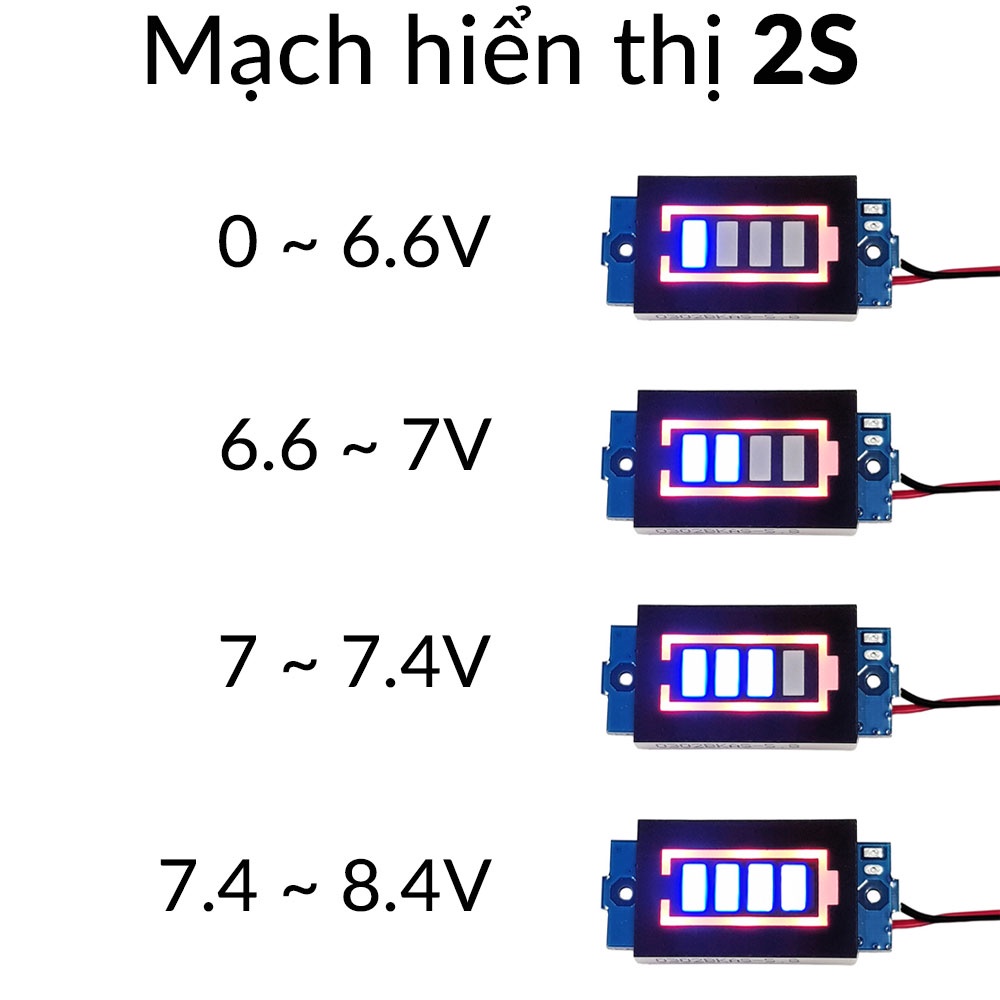

🔹MẠCH HIỂN THỊ MỨC NĂNG LƯỢNG PIN 2S
- Điện áp pin 0~6.6V, ánh sáng 1 vạch
- Điện áp pin 6.6~7V, ánh sáng 2 vạch
- Điện áp pin 7~7.4V, ánh sáng 3 vạch
- Điện áp pin 7.4~8.4V, ánh sáng 4 vạch
- Khi mạch không sáng cột nào tức là Pin cần phải sạc
🔹MẠCH HIỂN THỊ MỨC NĂNG LƯỢNG PIN 3S:
- Mạch chỉ dùng cho Pin 3S từ 9.9V – 12.6V
- Với 5 mức hiển thị:
- Điện áp pin 0~11.0V, ánh sáng 1 vạch
- Điện áp pin 11.0~11.8V, ánh sáng 2 vạch
- Điện áp pin 11.8~12.3V, ánh sáng 3 vạch
- Điện áp pin 12.3~13.1V, ánh sáng 4 vạch
- Khi mạch không sáng cột nào tức là Pin cần phải sạc
🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️
🔵Xuất xứ : Trung Quốc
🔵Chính sách cửa hàng :
✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua
✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai
⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm
⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối
📞Hỗ trợ kĩ thuật : 0339 449 749
