Bản Mạch Khuếch Đại Âm Thanh Mini 5W * 2 Stereo Bluetooth 5.0 trailblazer

Giới thiệu Bản Mạch Khuếch Đại Âm Thanh Mini 5W * 2 Stereo Bluetooth 5.0 trailblazer

Mô tả sản phẩm '
Sản phẩm sử dụng nguồn điện 5.0 Bluetooth DC3.7V-5V. công suất tối đa có thể được định cấu hình để đạt 10W (5W *2), và bộ khuếch đại công suất bên ngoài có thể được sửa đổi. vui lòng kết nối nó từ đầu ra âm thanh OUT ổ cắm 3P;
Kích thước PCB 40MM '34MM '9MM ( bao gồm tổ) "
Điều khiển công tắc nguồn sóng siêu nhỏ '
Id sản phẩm thiết bị Bluetooth 5.0 — YMX-868BT

Nguồn điện - Điện áp DC (3,7-5V). dòng điện phải là 1,5A-2A trở lên - USB là đầu vào sạc ( khi pin liti được cắm vào ổ cắm điện màu đỏ , nó có thể được sạc từ đây - Đèn đỏ sáng khi sạc. đèn đỏ không sáng )

Vui lòng chọn bộ sạc chính hãng ban đầu. chất lượng kém của nguồn điện không thể theo kịp sự không ổn định dòng điện liên tục. dễ làm hỏng pin và bo mạch .

Yêu cầu nguồn điện '
Điện áp DC điện áp 3.7V-5V. điện áp không được cao hơn 5V ' dòng điện 1.5A-2A ' ( lưu ý ' nếu sử dụng pin liti 3.7V. vui lòng đảm bảo rằng pin liti và xả có thể đạt 1.5A , một số pin liti có điện áp Nhưng dòng điện không phải là Vui lòng sử dụng thận trọng nếu nó ổn định hoặc không đáp ứng các yêu cầu - nếu không nó sẽ luôn khởi động lại hoặc chất lượng âm thanh không tốt hoặc xấu.

Yêu cầu loa '
(Satellite) Loa phụ kênh trái và phải - chọn loa toàn dải 4 ohm (Ω) / 5W * 2 ( lưu ý " nếu sử dụng pin liti 3.7V , vui lòng đảm bảo rằng xả pin liti có thể đạt 1.5A. một số Pin liti có điện áp nhưng dòng điện không ổn định Vui lòng không sử dụng nếu bạn không thể đáp ứng yêu cầu - vui lòng chọn 4 ohms (Ω) / 3W * 2 cho loa.

Kết nối Bluetooth '
Điện thoại di động bắt đầu phát hiện Bluetooth từ menu thiết lập , để điện thoại di động được thiết bị phát hiện , sau đó chuyển đến menu Bluetooth - tìm kiếm thiết bị hoặc thiết bị được ghép nối . Sau khi tìm kiếm (YMX-868BT) "Touch pairing " , nó cũng nghe thấy " Đã kết nối thành công hoặc lời nhắc 'để hoàn tất việc ghép nối '

Lưu ý - không phải điện thoại thông minh (Android) để nhập mật khẩu -0000 " sản phẩm Tên thiết bị Bluetooth YMX-868BT


Ghi chú '

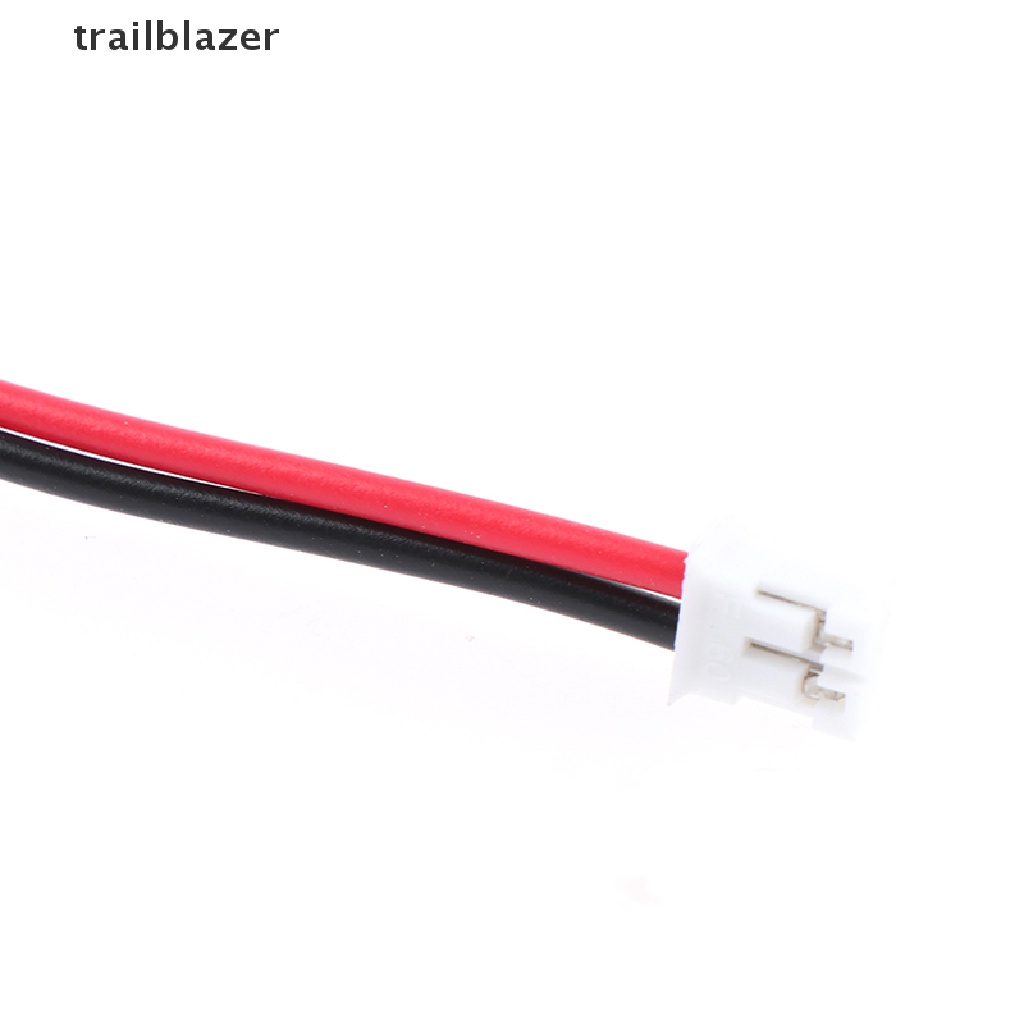

1) Ghế 2P màu đỏ BAT được kết nối với nguồn điện dương DC3.7V đến 5V, GND được kết nối với cực âm - ghế 2P màu trắng từ dưới lên trên L-O- 'L-O ' được kết nối với Loa 1, ghế 2P màu trắng R-O- 'R-O ' được kết nối với loa 2

2) Pin liti điện áp làm việc 3.7V, hoặc nguồn điện được điều chỉnh DC DC 4.5-5V. dòng điện (600-700MA khi kết nối với loa- 1.5-2A cho hai loa.) Loa chạy bằng Lithium với 4 ohms 3W '3W. bộ điều chỉnh điện áp Loa 5V công suất với 4 ohms 5W '5W . Nếu dòng điện không đủ , sẽ có hiện tượng nhảy hoặc không ổn định Bluetooth , bo mạch chủ sẽ luôn khởi động lại hoặc chất lượng âm thanh không tốt / bị hỏng / méo và các hiện tượng xấu khác ( nếu bạn gặp vấn đề này, Vui lòng kiểm tra nguồn điện của bạn) ' Điện áp không được cao hơn 5V , nếu không chip chính và IC khuếch đại công suất và các thành phần liên quan sẽ bị hỏng.

3) Ngõ ra âm thanh - Đầu ra âm thanh OUT khối 3P có thể được sửa đổi cho bộ khuếch đại công suất bên ngoài. giữa là âm thanh nối đất.

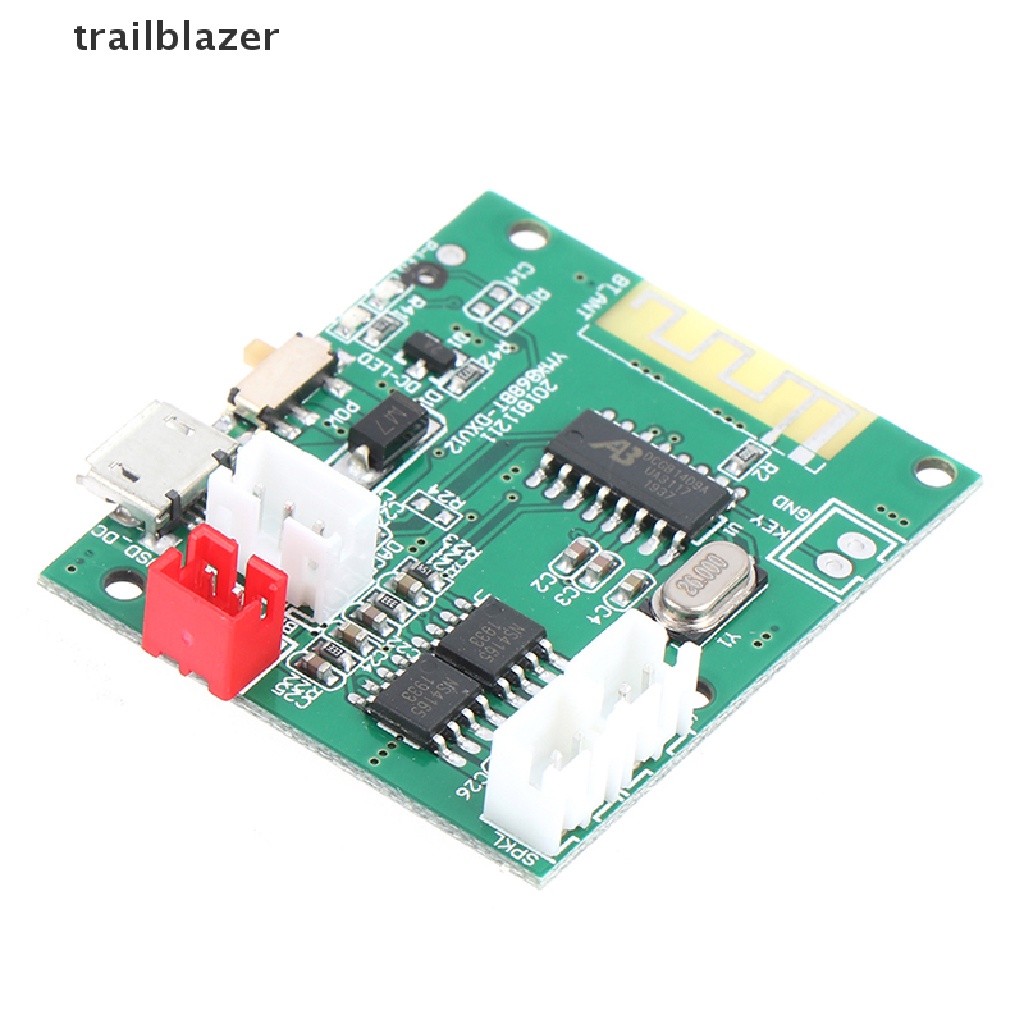

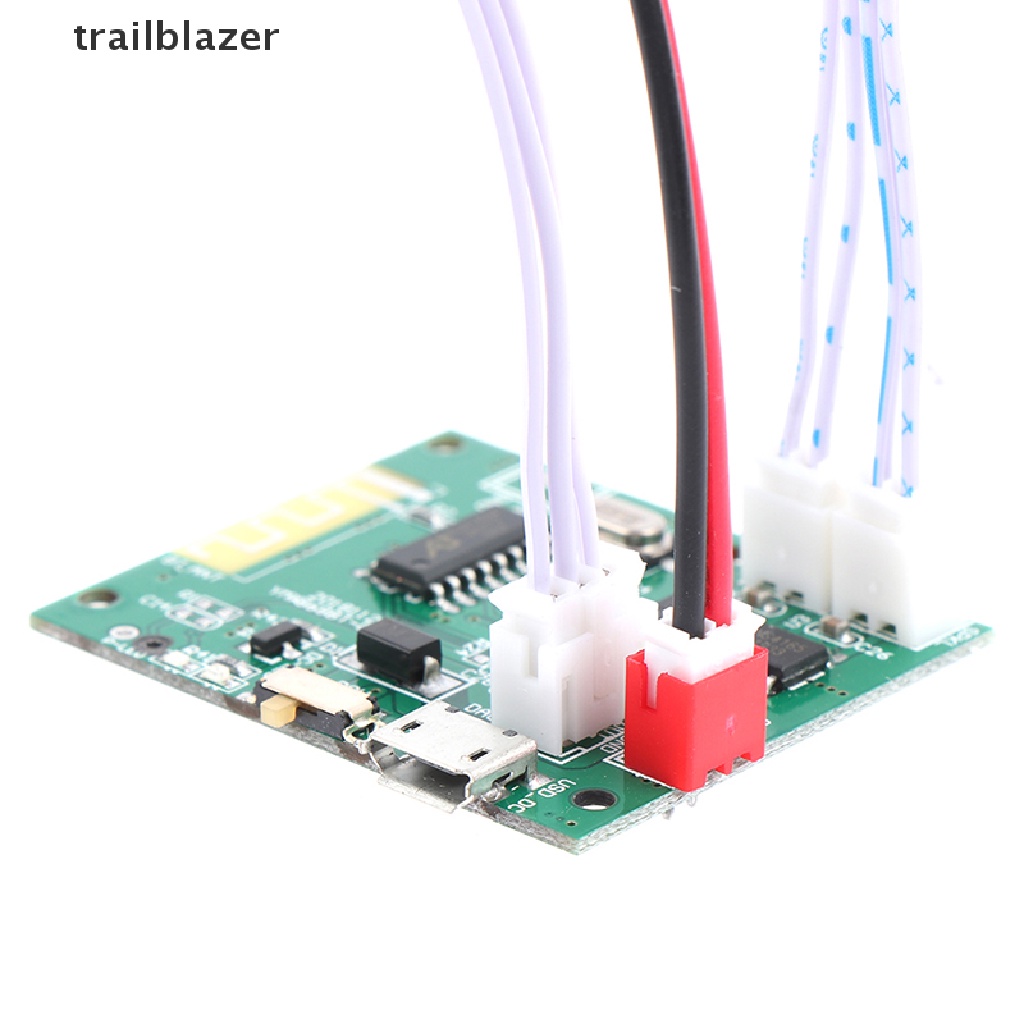

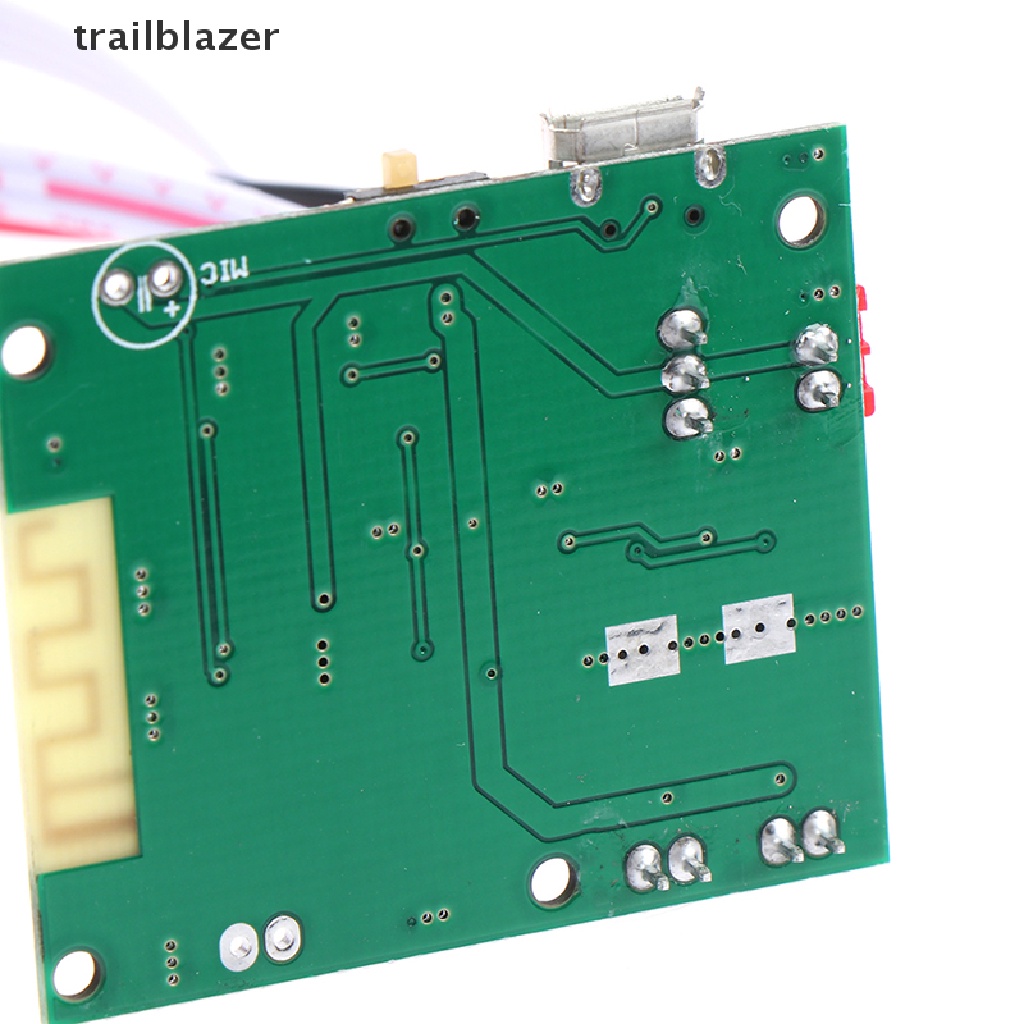

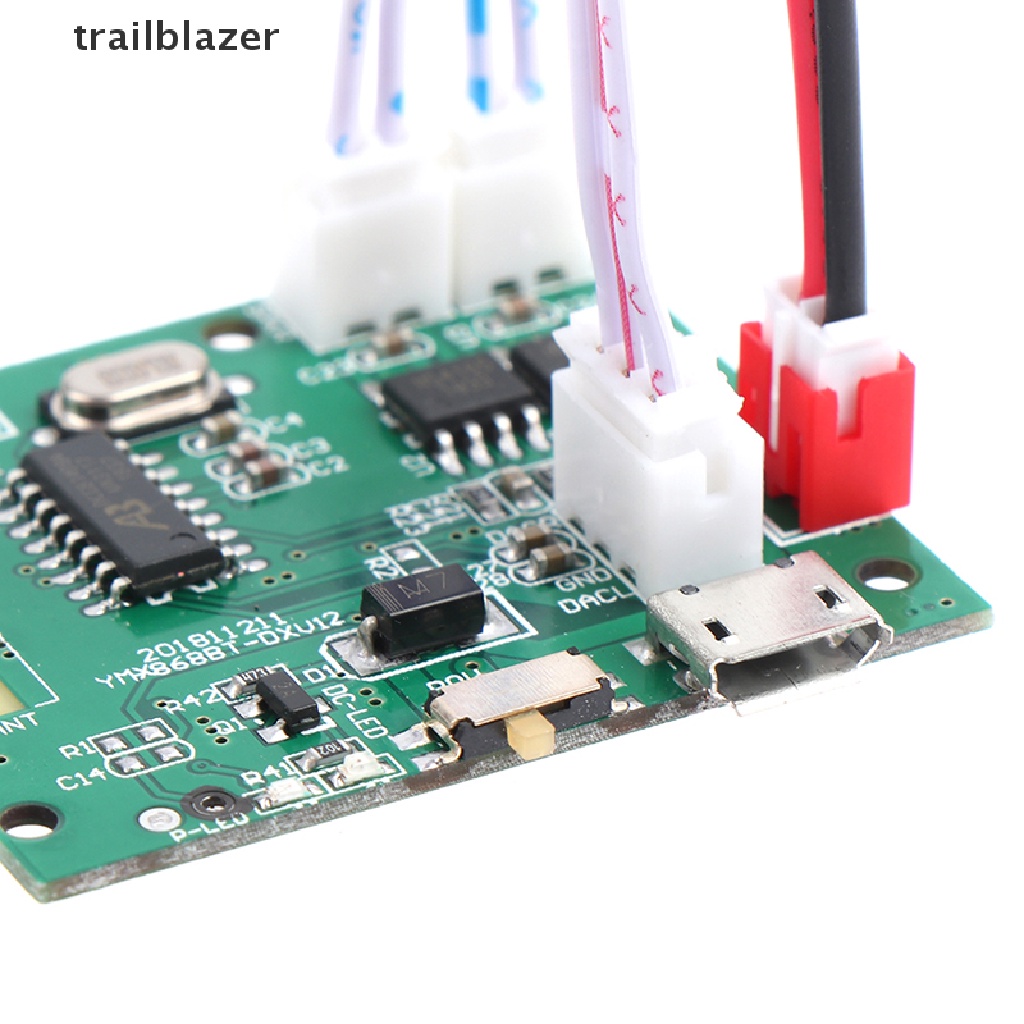

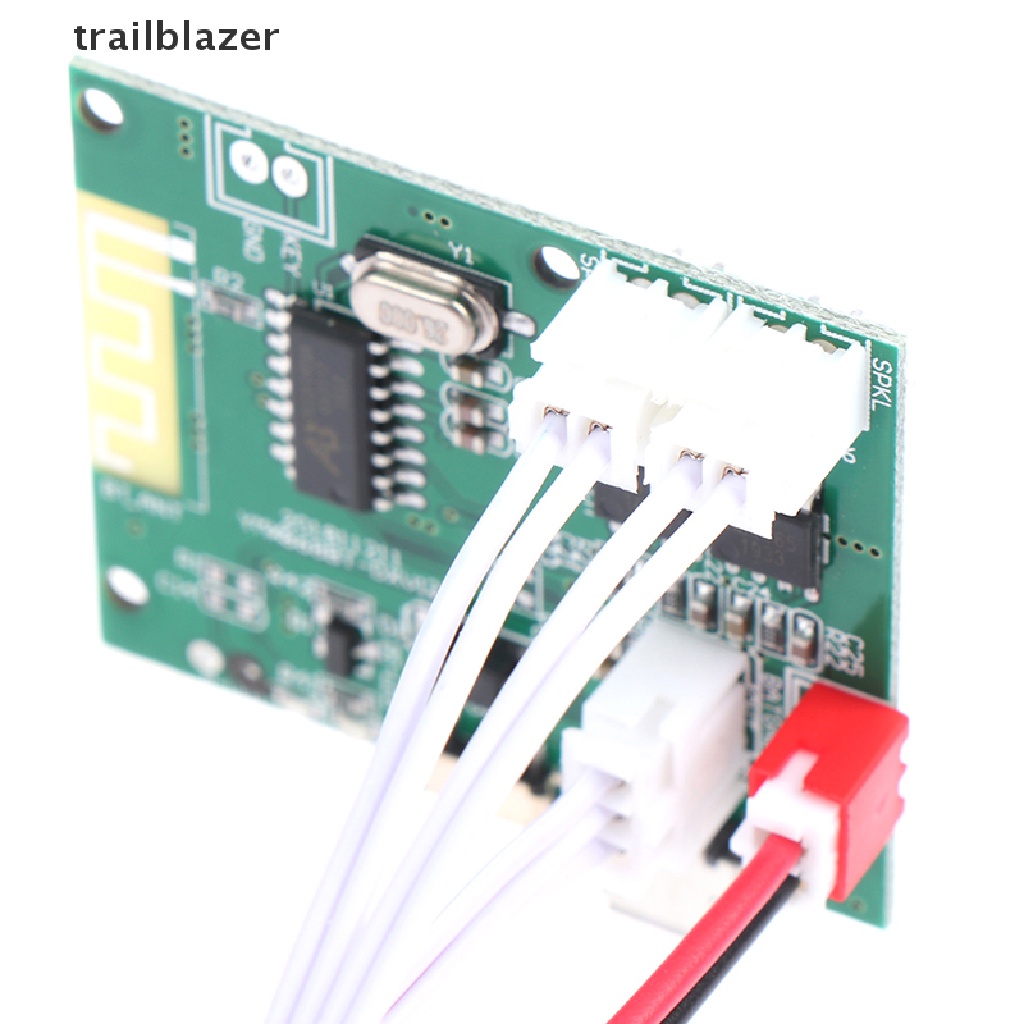

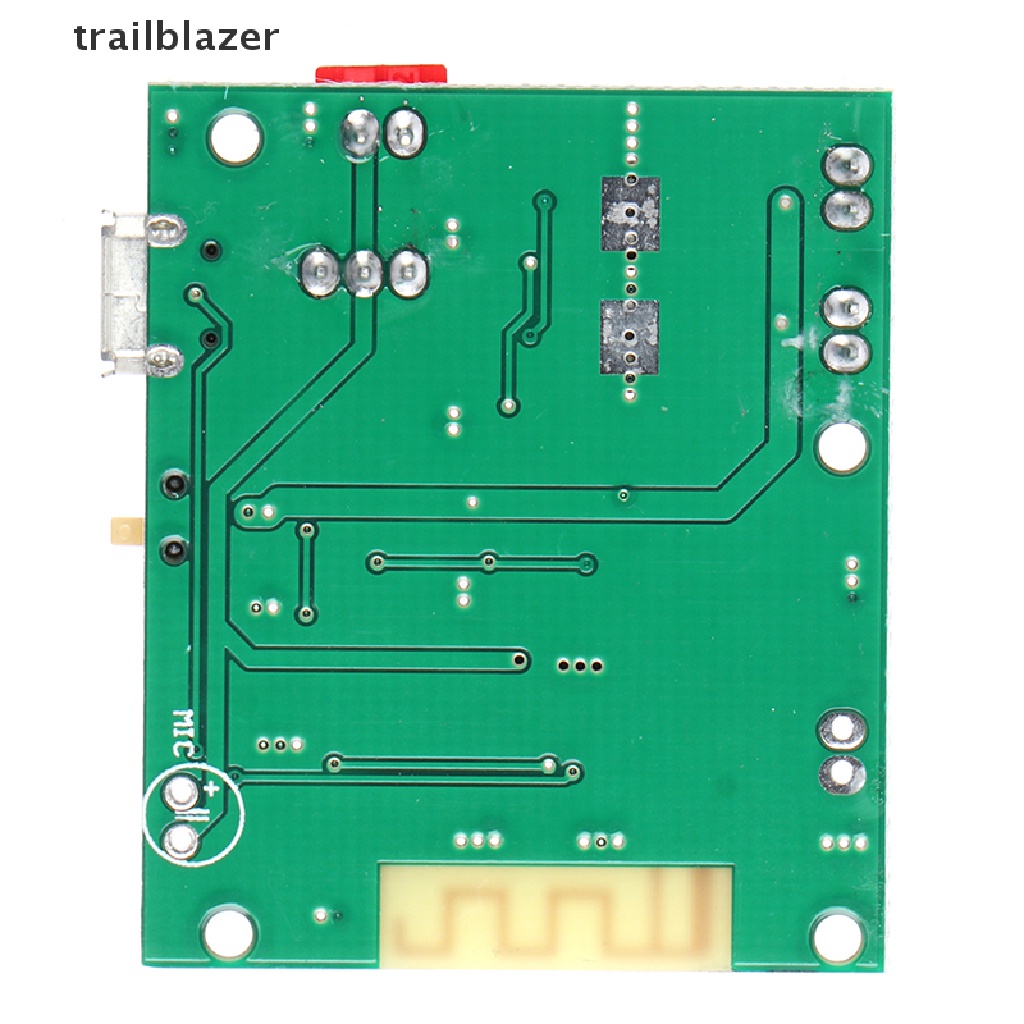

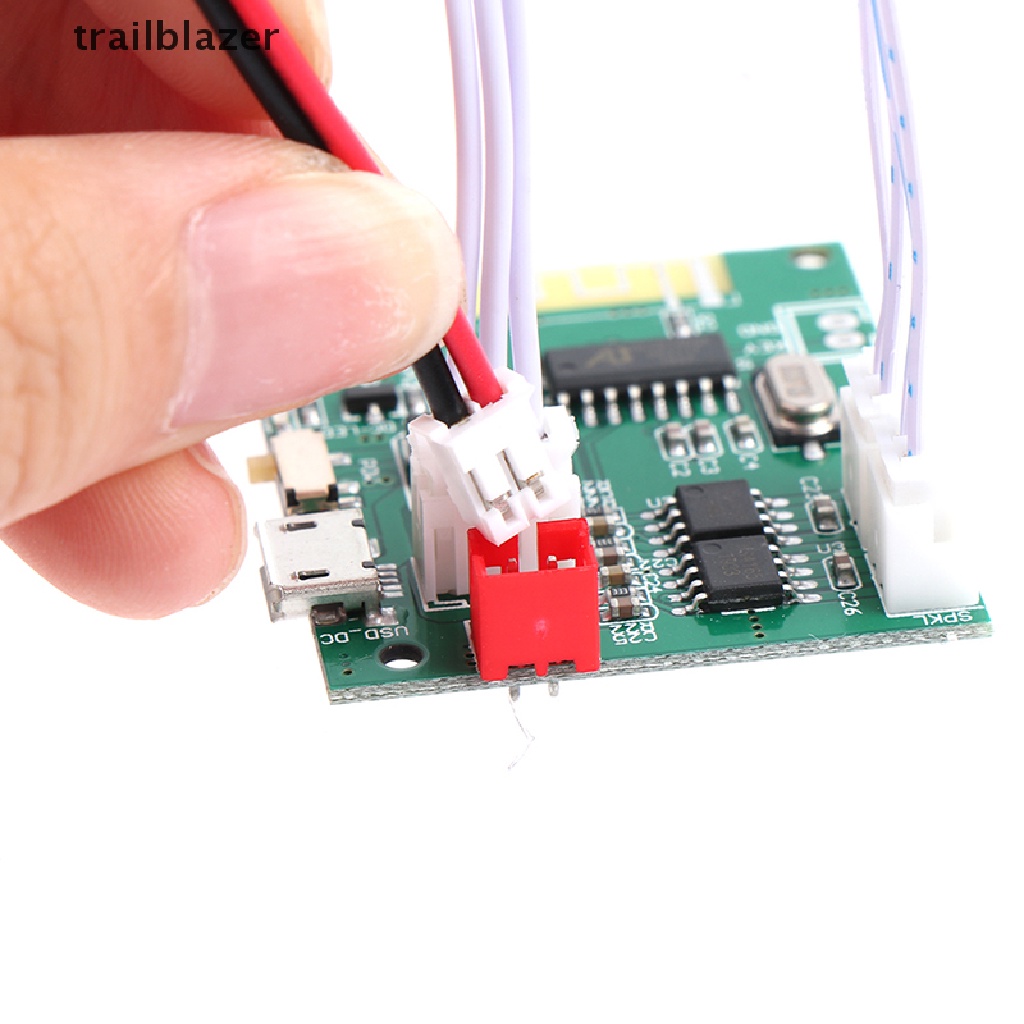

Hình ảnh sản phẩm
