Giới thiệu Bản Mạch Mở Rộng Bảo Vệ Màn Hình LCD 1602 Dành Cho Arduino
Mô tả 'Bảng mở rộng LCD1602 Character, xử lý công nghệ PCB, đủ vật liệu, mainboard sử dụng màn hình LCD 2 dòng 16 ký tự chất lượng cao hoàn toàn mới, điều khiển độ tương phản, công tắc chọn đèn nền và 4 phím hướng, 1 nút chọn, 1 nút đặt lại;Nó đơn giản hóa mạch theo nghĩa thực tế, lắp trực tiếp tấm vào bộ điều khiển Duemilanove Arduino.
Thông số kỹ thuật '
Kích thước mô-đun: khoảng 80 X 58 X 21mm / 3,15 X 2,28 X 0,83in
Trọng lượng mô-đun: 54g
Thông số kỹ thuật chính 1602LCD:
1.Khả năng hiển thị: 16 X 2 ký tự
2.Điện áp làm việc của chip: 4,5-5,5V
3.Làm việc hiện tại: 2.0mA (5.0V)
4.Mô-đun điện áp làm việc tối ưu: 5.0V
1 nguồn điện VSS 9 dữ liệu D2
2 cực dương VDD 10 dữ liệu D3
3 VL Màn hình tinh thể lỏng thiên vị 11 Dữ liệu D4
4 tùy chọn dữ liệu RS / lệnh 12 dữ liệu D5
5 tùy chọn đọc / ghi R / W 13 D6 dữ liệu
6 E cho phép tín hiệu 14 dữ liệu D7
7 D0 dữ liệu 15 cực dương đèn nền BLA
8 Dữ liệu D1 16 Cực âm đèn nền BLK
Đã bao gồm '
Bảng mở rộng LCD ký tự 1 X

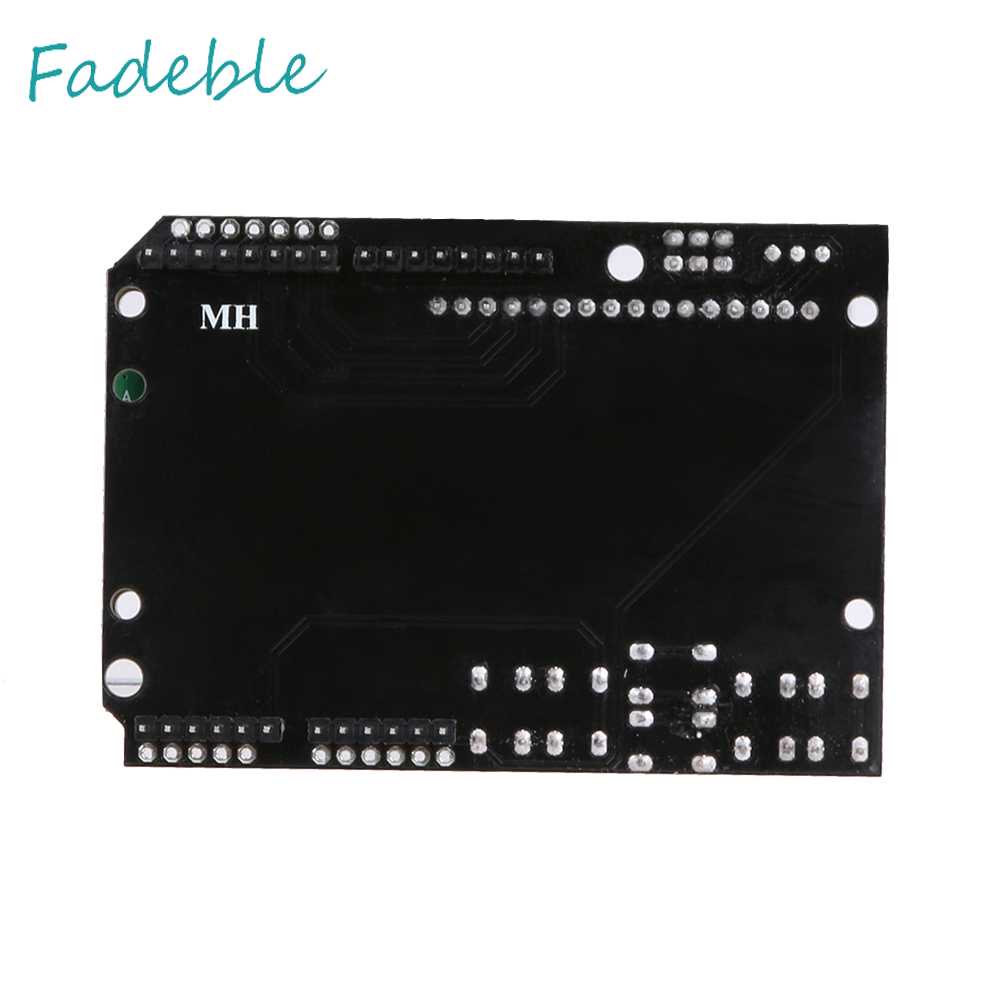

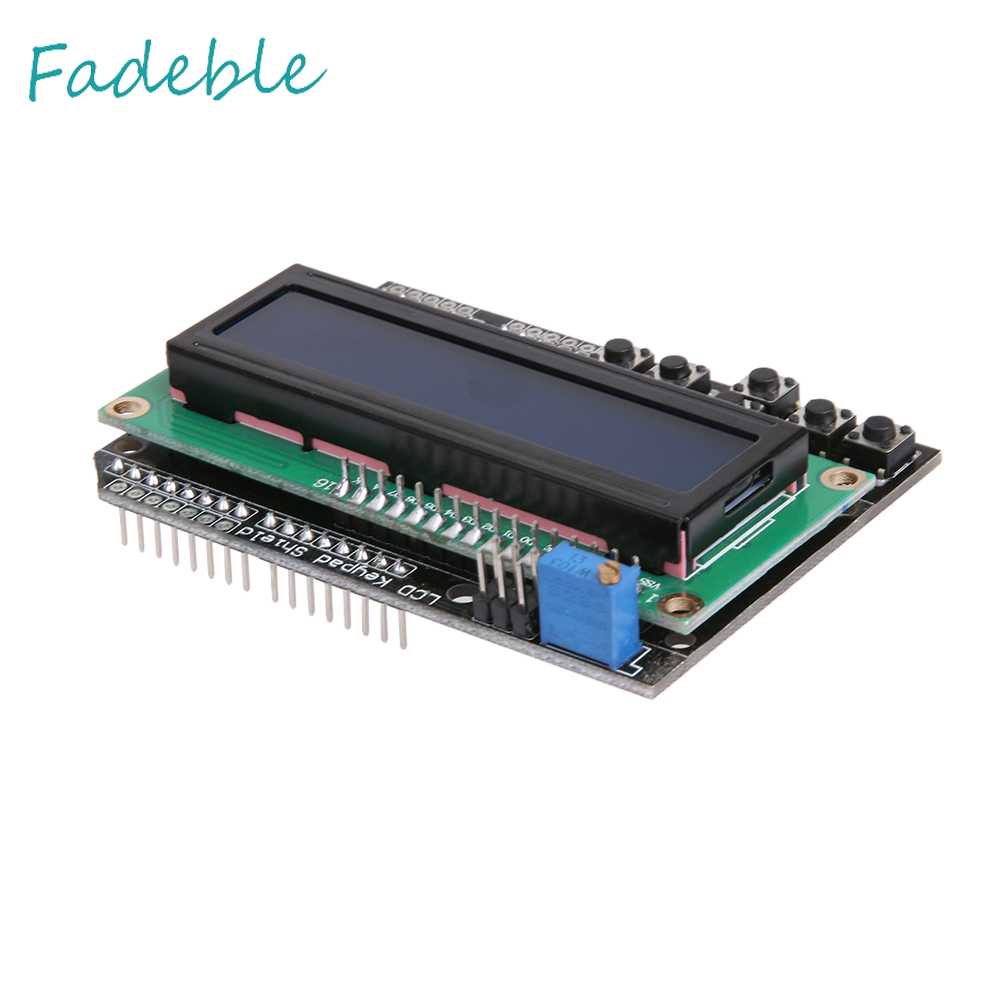

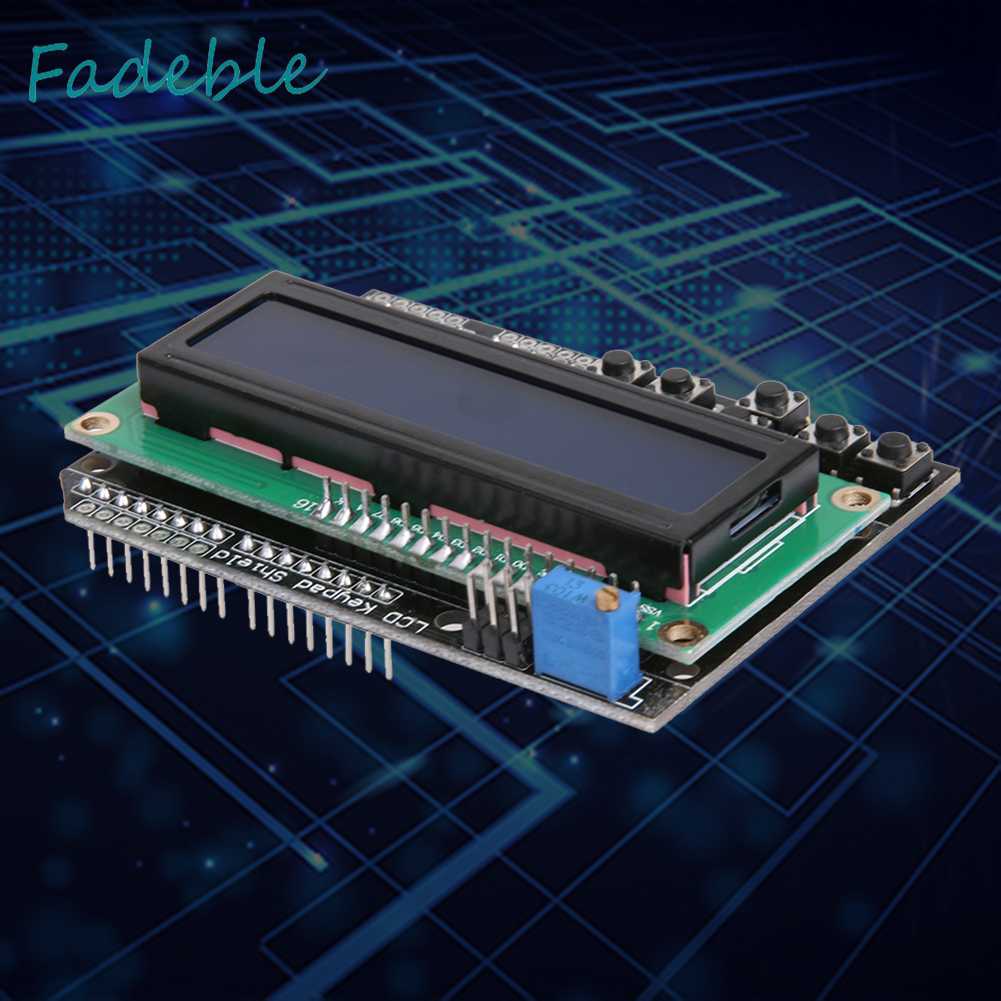

Hình ảnh sản phẩm
