Bản Mạch Mở Rộng Mini Loại A IO USB IO Dành Cho Mô-Đun Raspberry Pi Compute 4

Giới thiệu Bản Mạch Mở Rộng Mini Loại A IO USB IO Dành Cho Mô-Đun Raspberry Pi Compute 4

Bảng mở rộng IO USB loại A Mini Base cho Mô-đun máy tính mâm xôi Pi 4 CM4
Mô tả '
Cm4-io-base-a là bo mạch io cơ bản thuộc thế hệ thứ 4 của mô-đun máy tính raspberry pi, có thể được sử dụng với Mô-đun máy tính raspberry pi 4 và được cung cấp bởi giao diện USB Loại C 5V / 2.5A

Tính năng '
Di động, bền và nhỏ gọn.
Bộ dụng cụ này bao gồm một bàn chải bằng đồng .22 cal, một bàn chải buồng cal .22, một chai dầu nhựa, giá đỡ miếng dán 2 chiếc, thanh súng trường 4 chiếc và một bàn chải làm sạch nylon hai đầu.
Bạn cũng sẽ nhận được một túi vải đẹp để giữ mọi thứ trong đó.Đây là một bộ dụng cụ rất tiện dụng.

Sự chỉ rõ
Đầu nối CM4: áp dụng cho tất cả các phiên bản của Mô-đun Máy tính 4
Giao diện cung cấp / ghi nguồn: Nguồn điện 5V / 2.5A, cũng có thể được sử dụng làm giao diện ghi eMMC
Giao diện DISP: Giao diện hiển thị MIPI DSI
Giao diện fan: kết nối với quạt làm mát, chỉ hỗ trợ quạt 5V
Giao diện CAM: giao diện camera MIPI CSI hai chiều
Giao diện tương thích HDMI: Giao diện tương thích HDMI, hỗ trợ đầu ra 4K 30 khung hình / giây
Giao diện USB 2.0: Giao diện USB 2.0 2 chiều, hỗ trợ cắm các thiết bị USB khác nhau
Cổng mạng gigabit: Cổng mạng gigabit RJ45, hỗ trợ truy cập mạng 10 / 100 / 1000M
Đèn báo M.2: cho biết trạng thái làm việc của giao diện
Chỉ báo ACT: cho biết trạng thái làm việc của bánh dâu tây
Cho biết trạng thái làm việc của dâu tây pi: cho biết trạng thái nguồn của bánh dâu tây
Sách:
Bật: cm4 khởi động USB loại c
Tắt: eMMC hoặc khởi động thẻ SD
Giao diện GPIO 40PIN: thuận tiện để kết nối các mô-đun HAT khác nhau
Giao diện thẻ TF: được sử dụng để truy cập TFcard với hệ thống, chỉ dành cho phiên bản Lite
Giao diện cáp HDMI1: Giao diện HDMI1, hỗ trợ đầu ra 4K 30fps
Giao diện cáp USB 2.0: Giao diện cáp USB 2.0, được kết nối thông qua bảng điều hợp
Fe1.1s: chip USB HUB, giao diện USB 1 mở rộng thêm 4
Giao diện M.2: nó phù hợp với đĩa trạng thái rắn NVIE hoặc mô-đun giao tiếp hỗ trợ giao diện PCIE M.2

Các lưu ý khi sử dụng
1.Quạt quạt chỉ hỗ trợ quạt 5V.12v không được hỗ trợ.Xác nhận điện áp quạt trước khi kết nối.Phiên bản quạt này không có bộ điều khiển và không thể điều chỉnh tốc độ.
2.Giao diện hiển thị DSi là giao diện dsi0, nhưng giao diện hiển thị dsi1 không được kết nối.
3.Giao diện loại C có thể được sử dụng làm nguồn điện hoặc giao diện phụ USB để ghi hình ảnh.
4.Để đảm bảo nguồn điện bình thường của CM4, vui lòng không kết nối các thiết bị khác khi sử dụng giao diện loại C để ghi hình ảnh.
5.Khi CM4 được sử dụng bình thường, nó cần cung cấp nguồn điện 5V 2A cho CM4.Nếu không, các vấn đề như tự động tắt máy và giảm tần số có thể xảy ra.
6.Khi sử dụng giao diện m.2, vui lòng sử dụng các vít phù hợp.Sử dụng vít có chiều dài khác có thể làm hỏng lõi CM4 do vít.
7.Mô-đun không có bất kỳ bảo vệ nào.Vui lòng không đoản mạch nguồn điện.
8.Usb2.0 được đóng theo mặc định.Để mở nó, bạn cần thêm dtoverlay = dwc2, Dr in config.txt _ mode = host
9.Hdmi1 sử dụng đầu ra cáp phẳng.Nếu bạn cần sử dụng nó, bạn có thể mua một bộ chuyển đổi Tương thích HDM

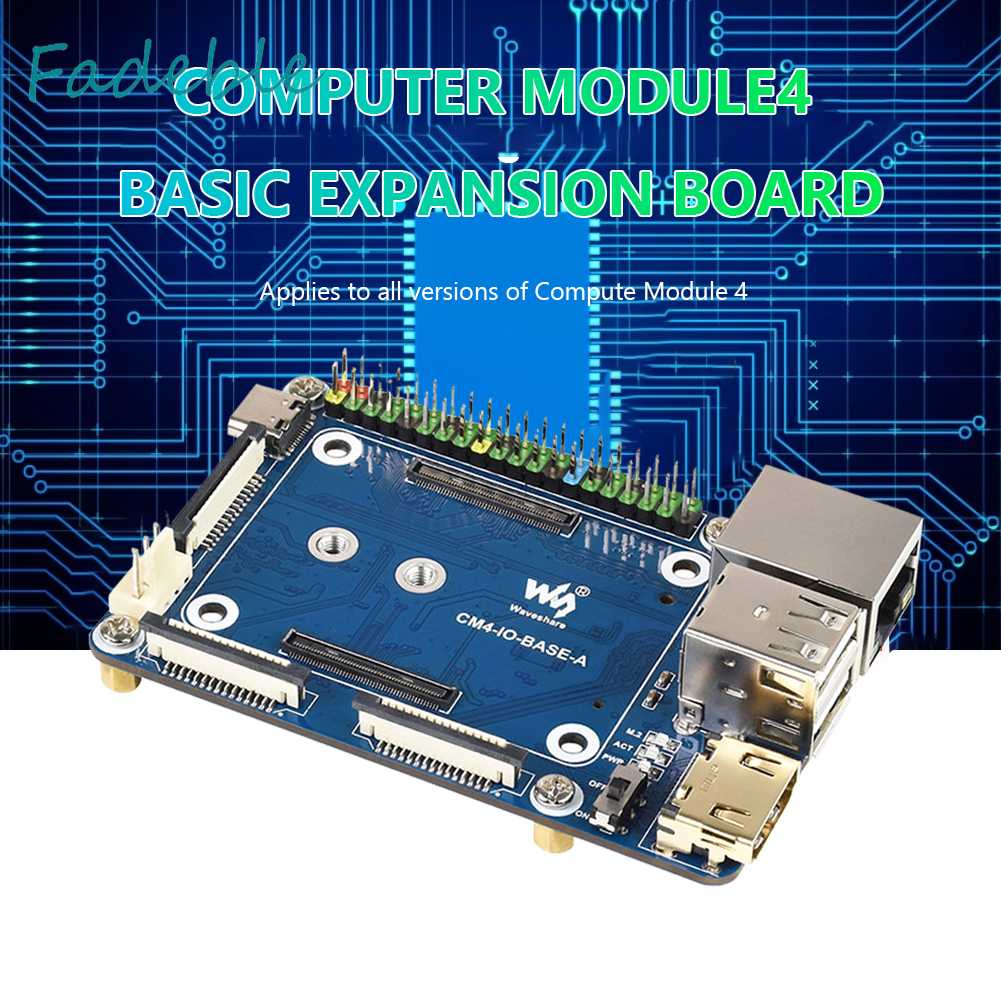

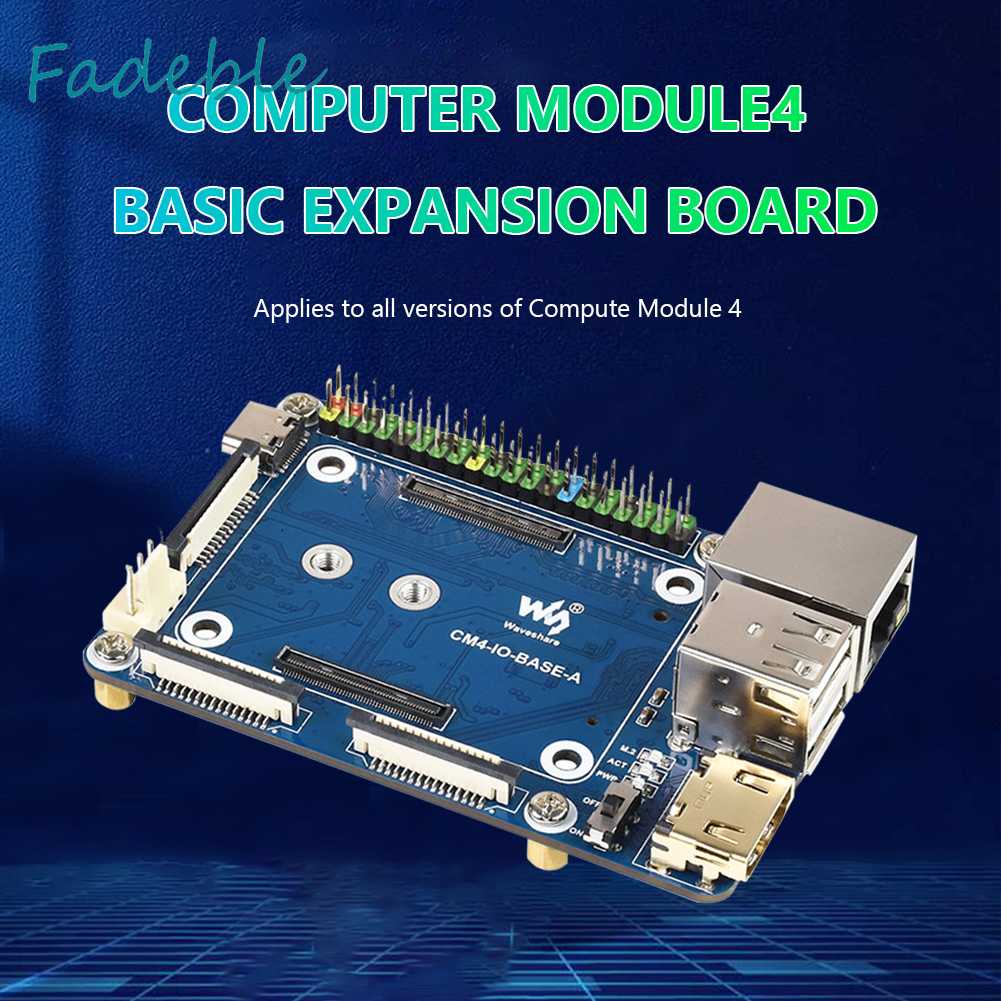

Hình ảnh sản phẩm
