Mạch nguồn DC điều chỉnh dòng điện và điện áp 0-30V 2mA-3A bảo vệ hoàn toàn chống quá tải hoặc hỏng hóc

Giới thiệu Mạch nguồn DC điều chỉnh dòng điện và điện áp 0-30V 2mA-3A bảo vệ hoàn toàn chống quá tải hoặc hỏng hóc

Sản phẩm được bảo hành 1 năm.
SDT Bảo Hành 0984895020
Qúy khách nếu chưa hiểu thì vào YOUTUBE gõ chữ này: 0-30V 2mA-3A là sẽ có video hướng dẫn làm chi tiết.
Mạch này là nguồn cung cấp điện được điều chỉnh liên tục chất lượng cao với phạm vi điều chỉnh điện áp từ 0-30V. Nó cũng bao gồm mạch giới hạn đầu ra hiện tại, giúp kiểm soát hiệu quả dòng điện đầu ra tối đa từ 2 mA đến 3 A, có thể điều chỉnh liên tục. Tính năng này Để bộ nguồn ổn định này trở thành vũ khí không thể thiếu cho các thí nghiệm mạch Nó có thể hạn chế dòng điện đến dòng điện làm việc cực đại điển hình của mạch thí nghiệm, bật nguồn mạnh mẽ mà không lo dòng điện lớn làm hỏng mạch thí nghiệm do hỏng hoặc lỗi cài đặt.

Thông số kỹ thuật:

Điện áp đầu vào: 24V AC (tối đa)

Dòng điện đầu vào: 3A (tối đa)

Điện áp đầu ra: 0-30V có thể điều chỉnh liên tục

Dòng giới hạn đầu ra: 2mA-3A có thể điều chỉnh liên tục

Ripple điện áp đầu ra: 0,01% (tối đa)

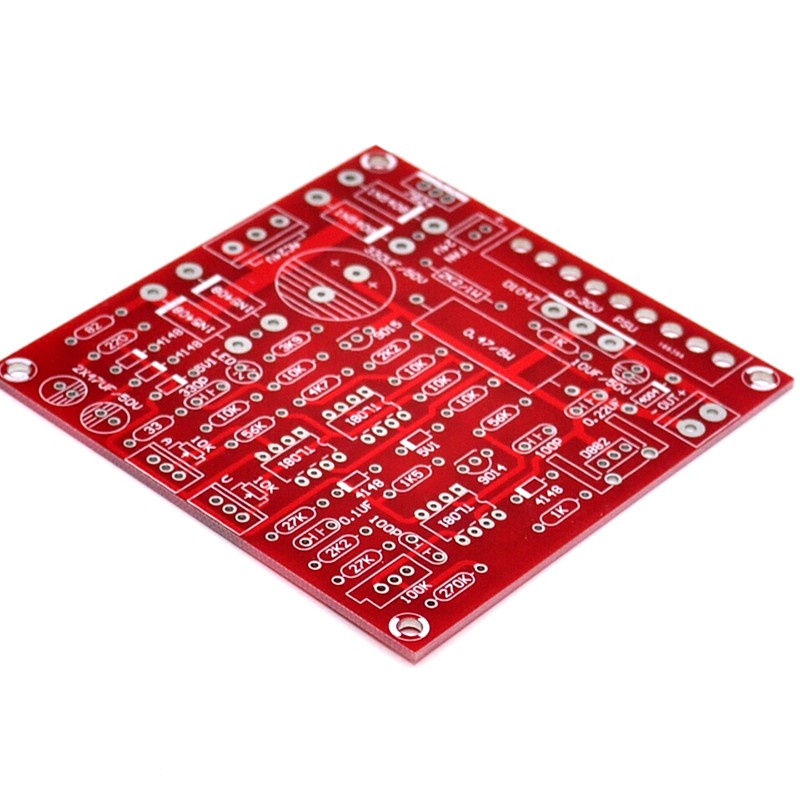

Kích thước PCB: 84 * 84mm

Trọng lượng bộ: 0,086KG / bộ

Đặc điểm mạch:

Tất cả các thành phần trong dòng, dễ cài đặt và bảo trì;

Điện áp đầu ra dễ dàng điều chỉnh;

Trạng thái giới hạn dòng điện đầu ra được biểu thị bằng đèn LED;

Khi dòng điện đầu ra vượt quá dòng giới hạn, nó sẽ tự động chuyển sang chế độ dòng điện không đổi, bảo vệ hoàn toàn chống quá tải hoặc hỏng hóc.
Bộ tản nhiệt và quạt không đi kèm, bạn có thể tự mang theo hoặc mua ở cửa hàng Bo mạch có giao diện quạt làm mát 24V bên ngoài. Ống điều chỉnh của mạch này phải được trang bị một bộ tản nhiệt hoặc quạt đủ lớn trước khi nó có thể chạy có tải, nhớ nhé! Nếu không, ống điều chỉnh sẽ bị hỏng do quá nhiệt.

Chiết áp có thể hàn trực tiếp trên bo mạch, hoặc có thể dẫn vào bảng để lắp đặt Bộ sản phẩm được trang bị một ổ cắm kết nối và một dây kết nối

Biến áp nguồn sử dụng đầu ra 24V AC (hoặc 12V kép, vòi ở giữa trống, không cao hơn điện áp này), và nguồn điện có thể được chọn khi cần thiết. Nếu yêu cầu đầu ra 30V3A, công suất máy biến áp phải lớn hơn 90W.

Điều chỉnh mạch:

1. Đặt chiết áp điều chỉnh điện áp ở vị trí nhỏ nhất (xoay ngược chiều kim đồng hồ đến mức nhỏ nhất) và điều chỉnh RV1 (điện trở điều chỉnh 100K) để làm cho điện áp đầu ra 0V:

Điện áp đầu ra tối đa không cần điều chỉnh, sử dụng đầu vào 24V AC, điện áp đầu ra tối đa khoảng 31V:

2. Cài đặt dòng giới hạn đầu ra: Được xác định bởi vị trí của chiết áp hiện tại Hình bên dưới hiển thị điện áp 10V và điện trở tải 10 ohm Điều chỉnh chiết áp hiện tại để đèn LED vừa sáng, lúc này chiết áp đang ở vị trí 1A và mạch chuyển sang dòng điện không đổi, lúc này điều chỉnh chiết áp ta thấy điện áp không tiếp tục tăng và dòng điện được duy trì ở trạng thái giới hạn dòng 1A .

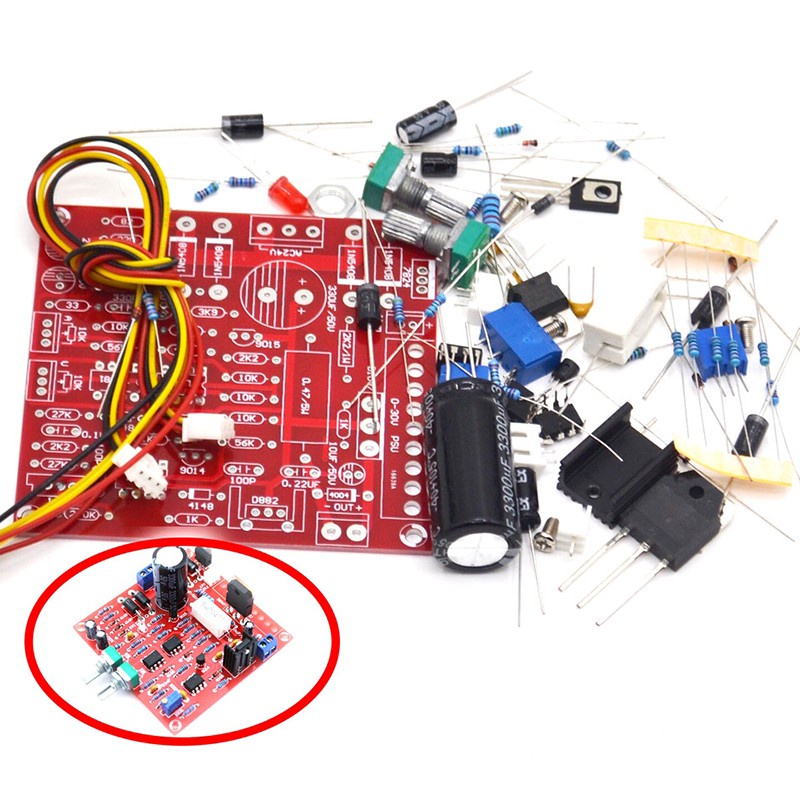

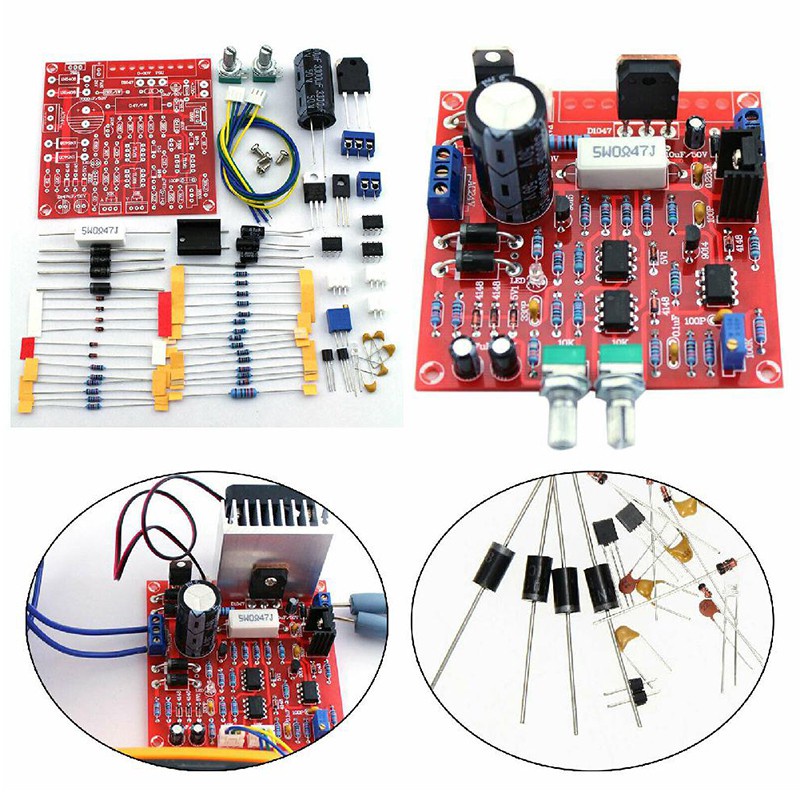

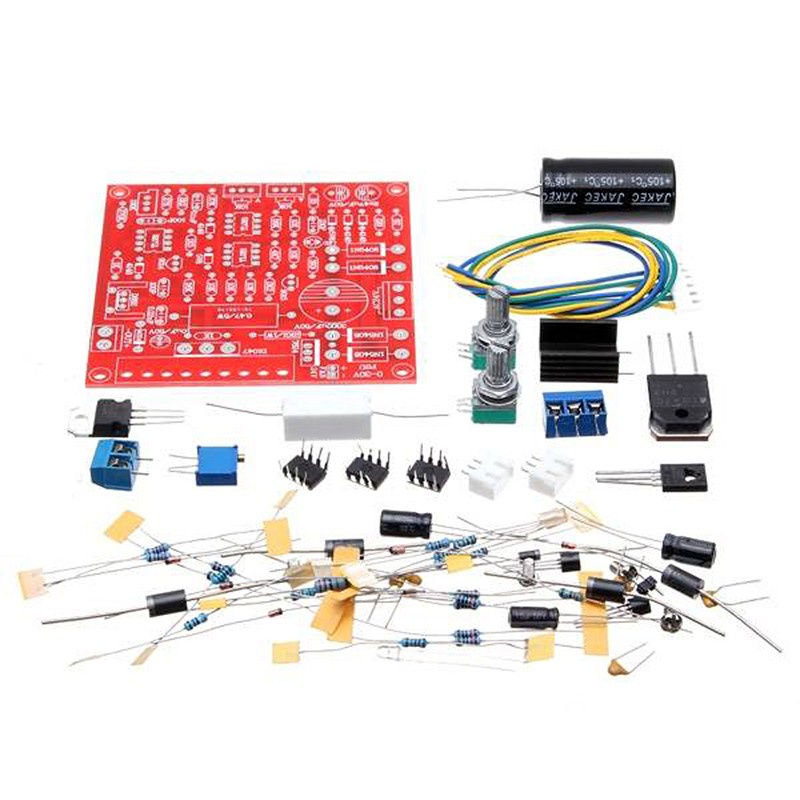

Hình ảnh sản phẩm
