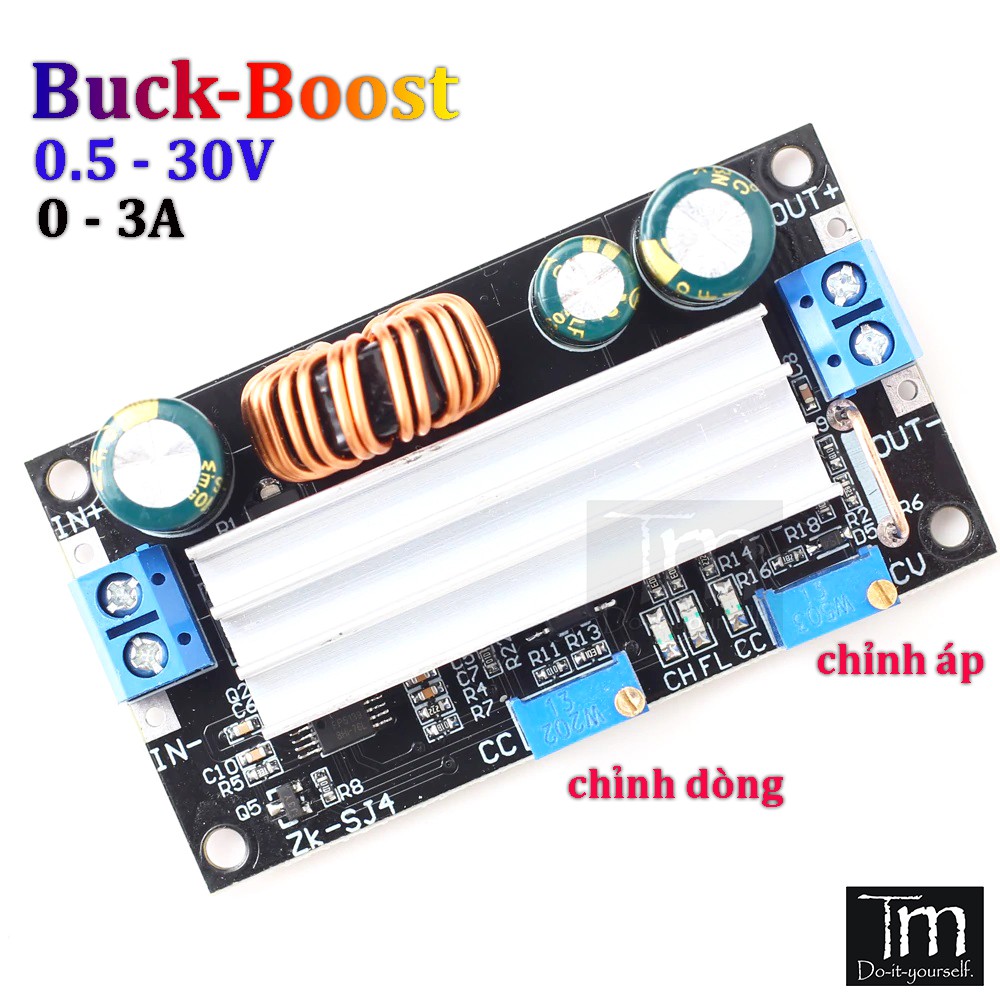

Mạch Nguồn Tăng Giảm Áp Buck Boost 3A Có Chỉnh Dòng Ra (Zk-SJ4)

Giới thiệu Mạch Nguồn Tăng Giảm Áp Buck Boost 3A Có Chỉnh Dòng Ra (Zk-SJ4)

📣 Mạch có Điện áp đầu vào rộng 4.8-30 V, rộng điện áp đầu ra 0.5-30 V, cả hai boost và buck, cho ví dụ, bạn điều chỉnh điện áp đầu ra để 18 V, sau đó các điện áp đầu vào sẽ thay đổi giữa 5-30 V, nó sẽ đầu ra 18 V không đổi; đầu vào 12 V, điều chỉnh chiết áp để thiết lập bất kỳ đầu ra của 0.5-30 V.

📣 Công suất cao, hiệu quả cao và hiệu suất tốt hơn hơn so với sử dụng mạch XL6009/LM2577.

📣 Có chỉnh dòng, có thể dùng để sạc pin



📌 -- THÔNG SỐ KỸ THUẬT

❇ Nguồn đầu vào Input: 5~30VDC

❇ Nguồn đầu ra Output tùy chỉnh: 0.5~30VDC (vì được kết hợp hai thiết kế mạch mạch buck và boost nên mạch có khả năng ổn áp, ví dụ áp đầu ra chỉnh 12VDC thì khi áp đầu vào 5VDC sẽ tự boost lên 12VDC, áp đầu vào 24VDC sẽ tự động giảm buck xuống còn 12VDC, rất thích hợp khi sử dụng với pin Năng lượng mặt trời cỡ nhỏ)

❇ Công suất tối đa: 60W (không nên sử dụng mạch ở công suất tối đa vì sẽ dễ làm hư mạch, ở công suất tối đa mạch sẽ chịu được trong 1 khoảng thời gian ngắn tùy vào loại tản nhiệt).

❇ Công suất ổn định: 30W (nên sử dụng dưới mức công suất này để mạch chạy tốt và ổn định nhất, lưu ý trên 35W cần gắn thêm hoặc thay đổi tản nhiệt để không làm cháy mạch)

❇ Dòng đầu ra tối đa: Công suất / Áp đầu ra (Công suất nên <30W)

❇ Hiệu suất chuyển đổi: 88%

❇ Tần số chuyển đổi: 180Khz

❇ Có bảo vệ chập nguồn đầu ra (Lưu ý không có bảo vệ chập nguồn cũng như cắm ngược chiều nguồn đầu vào, sẽ cháy ngay khi cấp ngược nguồn).

❇ Kích thước: Chiều Dài * Chiều Rộng * Chiều Cao 68*37*22mm

❇ Trọng lượng: 39g



📌 -- CÁCH SỬ DỤNG :

❇ Dùng đồng hồ đo VOM bật đo áp và chỉnh biến trở CV để đạt điện áp đầu ra mong muốn.

❇ Dùng đồng hồ đo VOM bật đo dòng và chỉnh biến trở CC để đạt dòng điện đầu ra mong muốn (quá dòng hoặc chập mạch sẽ tự ngắt tải).

❇ Trên mạch có 1 đèn Full Charge, khi tải đầu ra có dòng tiêu thụ bằng CC/10 đèn sẽ sáng dùng để sạc pin (thường dùng cho pin năng lượng mặt trời).

📌 -- LƯU Ý

- Đấu nối đúng cực tính ghi trên mạch(nếu chưa rõ vui lòng liên hệ shop hỗ trợ ngay nha)

………………………………………………………………………………………………………….
