Mạch ổn áp Buck-Boost SJ4 có chỉnh dòng 3A 35W,tăng giảm bằng biến trở

Giới thiệu Mạch ổn áp Buck-Boost SJ4 có chỉnh dòng 3A 35W,tăng giảm bằng biến trở

XL6009 / LM2577 trên thị trường sử dụng một ống chỉnh lưu SS34 duy nhất và giá trị điện áp chịu được là không đủ. Theo nguyên tắc tính toán tăng áp, giá trị điện áp chịu được của ống chỉnh lưu và ống chuyển đổi lớn hơn tổng điện áp đầu vào tối đa cộng với điện áp đầu ra tối đa cộng với điện áp đầu ra tối đa Hầu hết trong số chúng là 30V, và giá trị điện áp chịu được của ống mos và Schottky phải ít nhất là 60V). Điện áp chịu được SS34 cao hơn 40V và điện áp chịu được 6009zu là 36V. Thiết kế của mô-đun này là một mối nguy hiểm an toàn;

 Thứ hai, công suất đầu ra hiện tại là không đủ, SS34zui ban đầu của dòng điện cao cấp 3A (cộng với tổn thất chuyển mạch, tản nhiệt kém, công suất dòng điện thực sự nhỏ hơn 3A), một khi điện áp Schottky quá cao hoặc nhiệt độ quá cao, nó sẽ bị phá vỡ và đốt cháy Chip chính, có những nguy hiểm tiềm ẩn;

 Sau zui, giải pháp XL6009 / LM2577 có hiệu suất thấp và độ tự cảm thông thường tạo ra nhiều nhiệt hơn. Nó không phải là chip buck-boost và thiếu bảo vệ đầy đủ.

 Mô-đun này sử dụng chip buck-boost làm bộ điều khiển chính, ống MOS 60V 75A bên ngoài làm ống chuyển đổi và Schottky 60V 5A SS56 kép để chỉnh lưu, giải pháp XL6009 / LM2577, điện áp đầu vào và đầu ra 30V và dòng điện cao 3A không thể chịu được Sống theo nguyên tắc nghiên cứu kỹ lưỡng và thực tế!



Giới thiệu: đầu vào điện áp rộng 5-30V, đầu ra điện áp rộng 0,5-30V, cả tăng và xô, ví dụ, nếu bạn điều chỉnh điện áp đầu ra thành 18V, thì mọi thay đổi giữa điện áp đầu vào 5-30V sẽ luôn luôn xuất ra 18V; Ví dụ: nếu bạn nhập 12V, hãy điều chỉnh chiết áp để đặt bất kỳ đầu ra nào là 0,5-30V.



Công suất cao, hiệu quả cao và hiệu suất tốt hơn so với giải pháp XL6009 / LM2577. Sử dụng MOS công suất cao 60V75A bên ngoài, diode Schottky điện áp cao song song SS56. Nó không thể so sánh với SS34 của chương trình 6009 hoặc 2577, vì theo nguyên tắc buck-boost, điện áp chịu được của MOS và Schottky lớn hơn tổng điện áp đầu vào và đầu ra.

 Sắt silicon từ tính vòng tự cảm, hiệu quả cao. Không có tiếng hú quy nạp trong chế độ hiện tại không đổi.

 Kích thước hiện tại có thể được đặt để giới hạn dòng điện đầu ra, ổ đĩa hiện tại không đổi, đèn sạc pin.

 Đi kèm với chức năng chống chảy ngược đầu ra, không cần thêm diode chống chảy ngược khi sạc pin.

 Thông số sản phẩm:

 Điện áp đầu vào: 5-30V

 Điện áp đầu ra: 0,5-30V

 Dòng điện đầu ra: có thể hoạt động ổn định ở 3A trong một thời gian dài và có thể đạt tới 4A dưới khả năng tản nhiệt tăng cường

 Công suất đầu ra: tản nhiệt tự nhiên 35W, tăng cường tản nhiệt 60W

 Hiệu suất chuyển đổi: khoảng 88%

 Bảo vệ ngắn mạch: có

 Tần số làm việc: 180KHZ

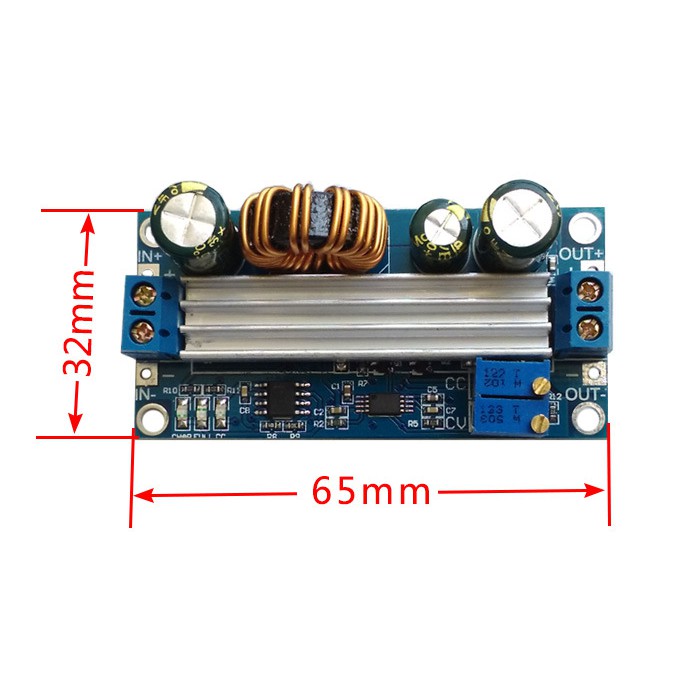

 Kích thước: chiều dài * chiều rộng * chiều cao 65 * 32 * 21mm

 Cân nặng: 30g

 Hướng dẫn:

 1. Được sử dụng như một mô-đun buck phổ biến với khả năng bảo vệ quá dòng

 Hướng dẫn:

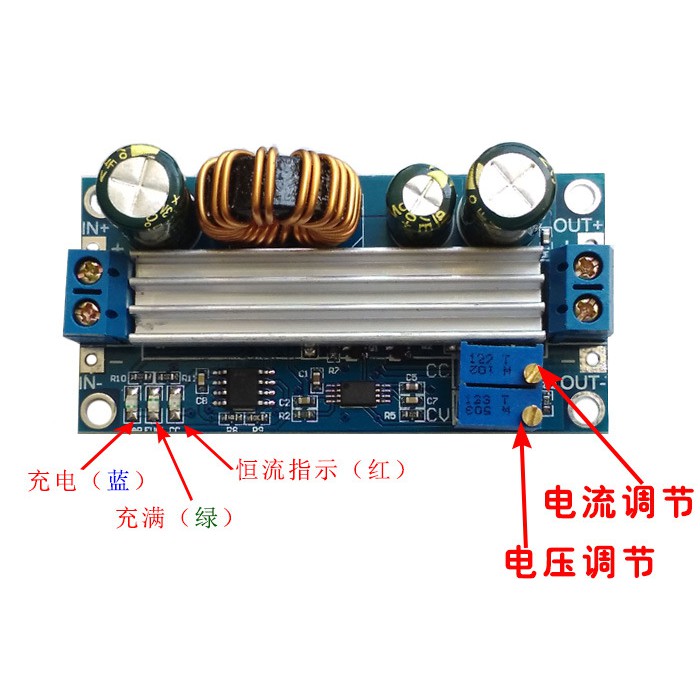

 (1) Điều chỉnh chiết áp điện áp không đổi CV để làm cho điện áp đầu ra đạt giá trị điện áp bạn muốn

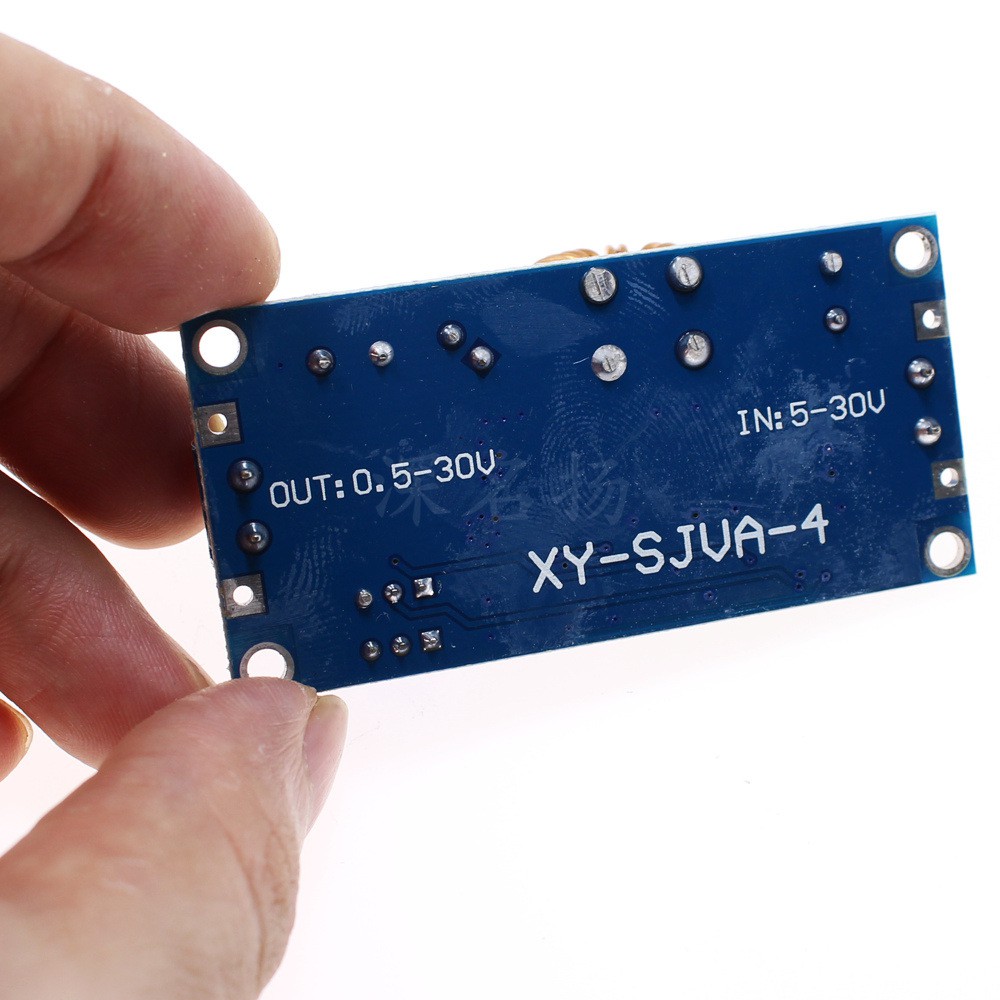

Hình ảnh sản phẩm
