Giới thiệu Mạch Ổn Áp LM317 DC - DC
1️⃣1️⃣1️⃣ --THÔNG SỐ KỸ THUẬT-- 1️⃣1️⃣1️⃣➡ Điện áp đầu vào: 4.2 ~ 40 VDC
➡ Điện áp đầu ra: 1.2 ~ 37VDC
➡ Dòng tối đa 2.2A, dòng liên tục 1.5A
➡ Nhiệt độ hoạt động : max 125 độ C
➡ Kích thước : 36x17mm
Điều chỉnh điện áp
Chiết áp nhiều vòng trên bo mạch cho phép điều chỉnh điện áp đầu ra.
Xoay nồi CW làm giảm điện áp đầu ra trong khi xoay nó CCW sẽ tăng điện áp đầu ra.
Phạm vi điều chỉnh khả dụng sẽ phụ thuộc vào điện áp đầu vào. LM317 có điện áp rơi xấp xỉ 1,25V, do đó, phạm vi điển hình là từ tối thiểu 1,25V cho đến điện áp đầu vào – 1,25V. Ví dụ, nếu cấp nguồn cho mô-đun bằng 12V, phạm vi đầu ra sẽ vào khoảng 1,25V đến 10,75V.
Kết nối mô-đun
Kết nối đầu vào và đầu ra trên mô-đun được thực hiện thông qua các đầu vít nhỏ mà bạn có thể kết nối bằng cách sử dụng dây nối thông thường hoặc chốt trên dây nhảy đực.

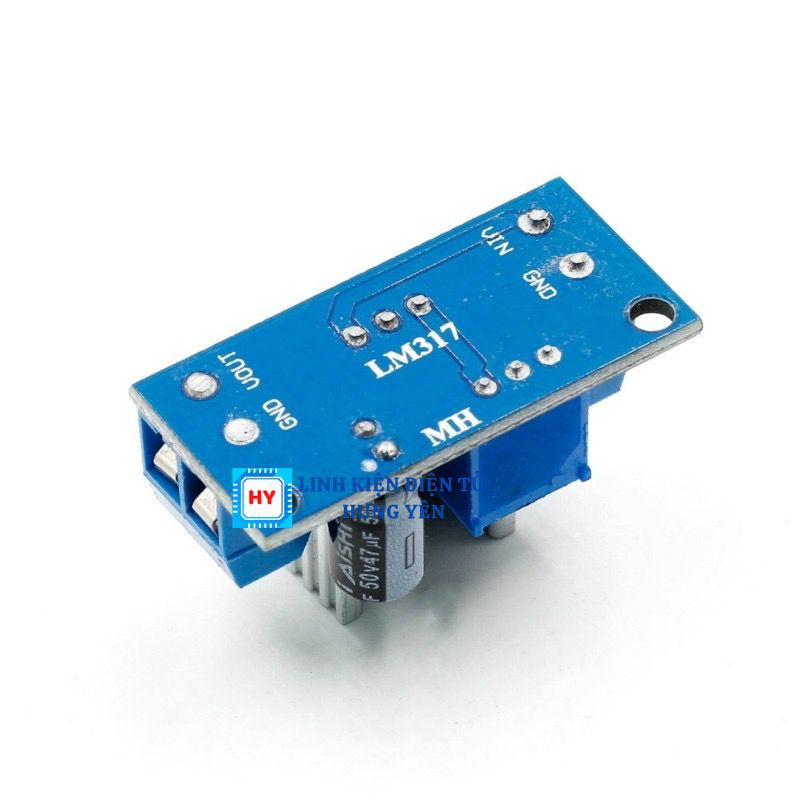

Các kết nối được dán nhãn ở mặt sau của bo mạch do các thành phần được đóng gói chặt chẽ ở mặt trên. Nối đất chung giữa các đầu vào và đầu ra (không bị cô lập).
Nguồn điện đầu vào
VIN = Điện áp đầu vào
GND = Đất cho đầu vào
Công suất ra
VOUT = Điện áp đầu ra
GND = Mặt đất cho đầu ra
------------------------
