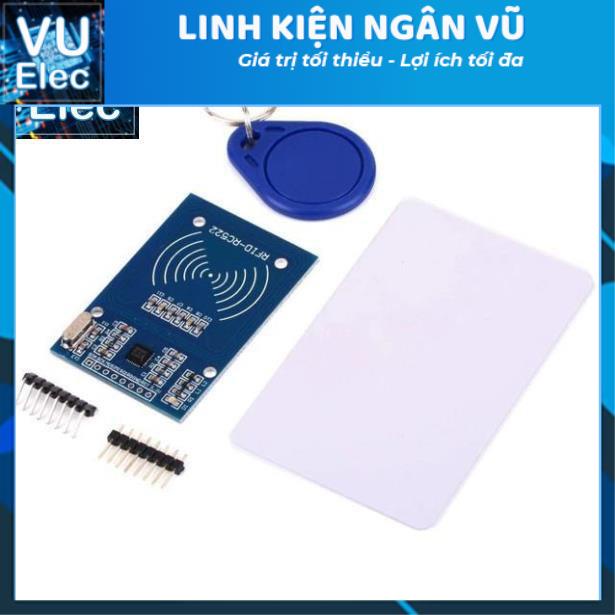

Mạch RFID RC522 13.56MHz

Giới thiệu Mạch RFID RC522 13.56MHz

Module RFID RC522 sử dụng IC MFRC522 của Phillip dùng để đọc và ghi dữ liệu cho thẻ NFC tần...
Module RFID RC522 sử dụng IC MFRC522 của Phillip dùng để đọc và ghi dữ liệu cho thẻ NFC tần số 13.56mhz, với mức giá rẻ thiết kế nhỏ gọn, module này là sự lựa chọn hàng đầu cho các ứng dụng về ghi đọc thẻ RFID.



THÔNG SỐ KĨ THUẬT

Nguồn: 3.3VDC, 13 - 26mA
Dòng ở chế độ chờ: 1013mA
Dòng ở chế độ nghỉ: <80uA
Tần số sóng mang: 13.56MHz
Khoảng cách hoạt động: 0～60mm（mifare1 card）
Giao tiếp: SPI
Tốc độ truyền dữ liệu: tối đa 10Mbit/s
Các loại card RFID hỗ trợ: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Kích thước: 40mm × 60mm


------------------------CODE THAM KHẢO-----------------------

Thư viện MFRC522.h

/*
UNO MEGA
SDA (SS) 10 53
SCK 13 52
MOSI 11 51
MISO 12 50
GND GND GND
RST 9 9
3.3V 3.3V 3.3V
*/

#include
#include

#define RST_PIN 9
#define SS_PIN 10 // Nếu dùng Arduino Mega 2560 thì đổi 10 thành 53
MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup()
Serial.begin(9600);
SPI.begin();
mfrc522.PCD_Init();
Serial.println("Lectura del UID");


void loop()

if(mfrc522.PICC_IsNewCardPresent())

if(mfrc522.PICC_ReadCardSerial())

Serial.print("Card UID:");
for (byte i = 0; i < mfrc522.uid.size; i++)

Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(mfrc522.uid.uidByte[i], HEX);

Serial.println();
mfrc522.PICC_HaltA();
*******************************************************
