Mạch Sạc Acquy Tự Ngắt Bảo Vệ Quá Tải Hẹn Giờ Sạc XY-L10A 6VDC-60VDC 10A

Giới thiệu Mạch Sạc Acquy Tự Ngắt Bảo Vệ Quá Tải Hẹn Giờ Sạc XY-L10A 6VDC-60VDC 10A

Mạch Sạc Acquy Tự Ngắt Bảo Vệ Quá Tải Hẹn Giờ Sạc XY-L10A
Mạch Sạc Acquy Tự Ngắt XY-L10A được thiết kế thông minh, nhỏ gọn, và rất dễ sử dụng. Được dùng để sạc ắc quy có nguồn dải từ 6V đến 60V. Mạch sạc được trang bị màn hình LCD hiển thị điện áp pin, tỷ lệ phần trăm sạc và thời gian sạc. Ngoài ra mạch sạc acquy còn có chức năng hẹn giờ tự động sạc. Có khả năng điều chỉnh được giá trị điện áp mong muốn. Với dòng tải max là 10A (12V). XY-L10A thiết kế thông minh với chức bảo vệ acquy, tự động ngắt khi sạc đầy để đảm bảo độ bền của acquy. Giúp bảo vệ bình ắc quy tốt nhất.
Thông Số Kỹ Thuật:
Nguồn nuôi : 6 – 60 VDC (AQ tối đa 48V).
Dòng sạc : < 20A
Hiển Thị điện áp : LCD
Sai số: 0.1 V
Kích thước : 79 x 42mm.
Chức năng : Điều chỉnh áp sạc, thời gian sạc.
Chú ý : Cài đặt thông số trước khi sử dụng. Dòng sạc không giới hạn, dòng sạc phụ thuộc vào bộ sạc.
Hướng Dẫn Sử Dụng Mạch Sạc Acquy XY-L10A

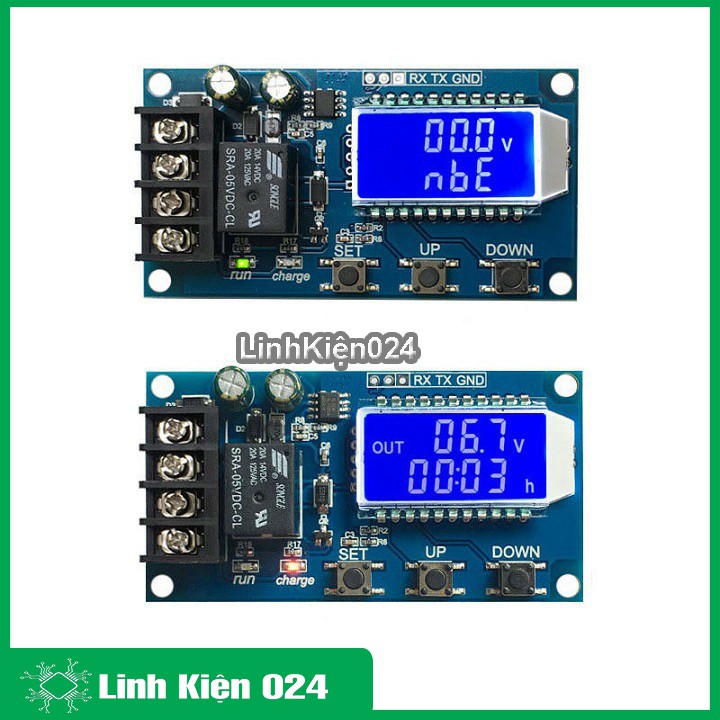

Bước 1: Cấp nguồn 6 – 60VDC. Mạch sẽ hiển thị 00.0V – nbE (báo pin chưa được kết nối).
Bước 2: Nhấn giữ nút SET trong 3s để cài đặt điện áp dưới, Mạch hiển thị dn – 00.0
Nhấn UP/DOWN để tăng/giảm giá trị điện áp sạc dưới (Pin hoặc AQ có điện áp dưới mức này sẽ không sạc).
Nhấn nút SET để chuyển sang cài đặt điện áp trên. Mạch hiển thị UP – 00.0,
Nhấn UP/DOWN để tăng/giảm giá trị điện áp sạc trên. Mạch sẽ ngắt sạc (Trong quá trình ngắt sạc mạch sẽ tắt/bật LCD 1 lần)
Nhấn nút SET tiếp tục để chuyển sang cài đặt thời gian sạc. Mạch hiển thị: OP:h. Định dạng thời gian : 99:59 (giờ:phút). Nhấn UP/DOWN để tăng/giảm giá trị. Nếu không cài đặt thời gian sạc nhấn SET trong 3s để kết thúc cài đặt.
Bước 3: Kết nối Pin hoặc AQ vào mạch sạc.

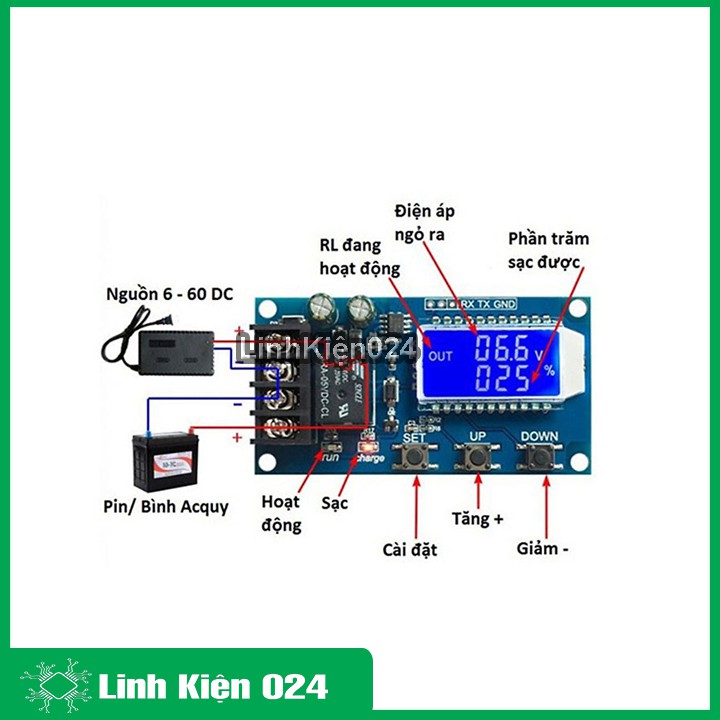

Sơ đồ kết nối:
Sơ Đồ Mạch Sạc Acquy XY-L10A
Sơ Đồ Mạch Sạc Acquy XY-L10A
Nút bấm :
UP : Tăng giá trị / Xem phần trăm sạc (00.0%). Nhấn giữ phím UP trong 3s, mạch hiển thị L – P OFF: đèn nền luôn sáng, L – P ON: đèn nền sáng trong 5 – 10 phút (Phần % là phầm trăm giữ giá trị dn-UP).
DOWN : Giảm giá trị/ Bật tắt relay để kiểm tra điện áp Pin/AQ => mạch sẽ hiển thị điện áp Pin/AQ.
Báo lỗi :
nbE : Pin chưa được kết nối.
ERRR : Điện áp giới hạn dưới tăng.
H: ER : Báo cài đặt thời gian sạc chưa phù hợp. Bấm phím bất kì để tắt báo lỗi.
Lỗi không sạc và 1 số lỗi khác: Tháo pin sạc ra và kết nối lại với mạch.
Mạch nhảy Relay liên tục: Điện áp sạc giữ dn – UP thay đổi quá nhanh (Do Pin/AQ bị chai hoặc cài đặt thông số chưa phù hợp).
Mạch đã được cài đặt thông số mẫu sạc bình AQ 12V.
============
