Mạch Sạc và Bảo Vệ Pin 1S 3.7V 2A - 9A dùng cho Pin Lithium - Li-ion - 18650

Giới thiệu Mạch Sạc và Bảo Vệ Pin 1S 3.7V 2A - 9A dùng cho Pin Lithium - Li-ion - 18650

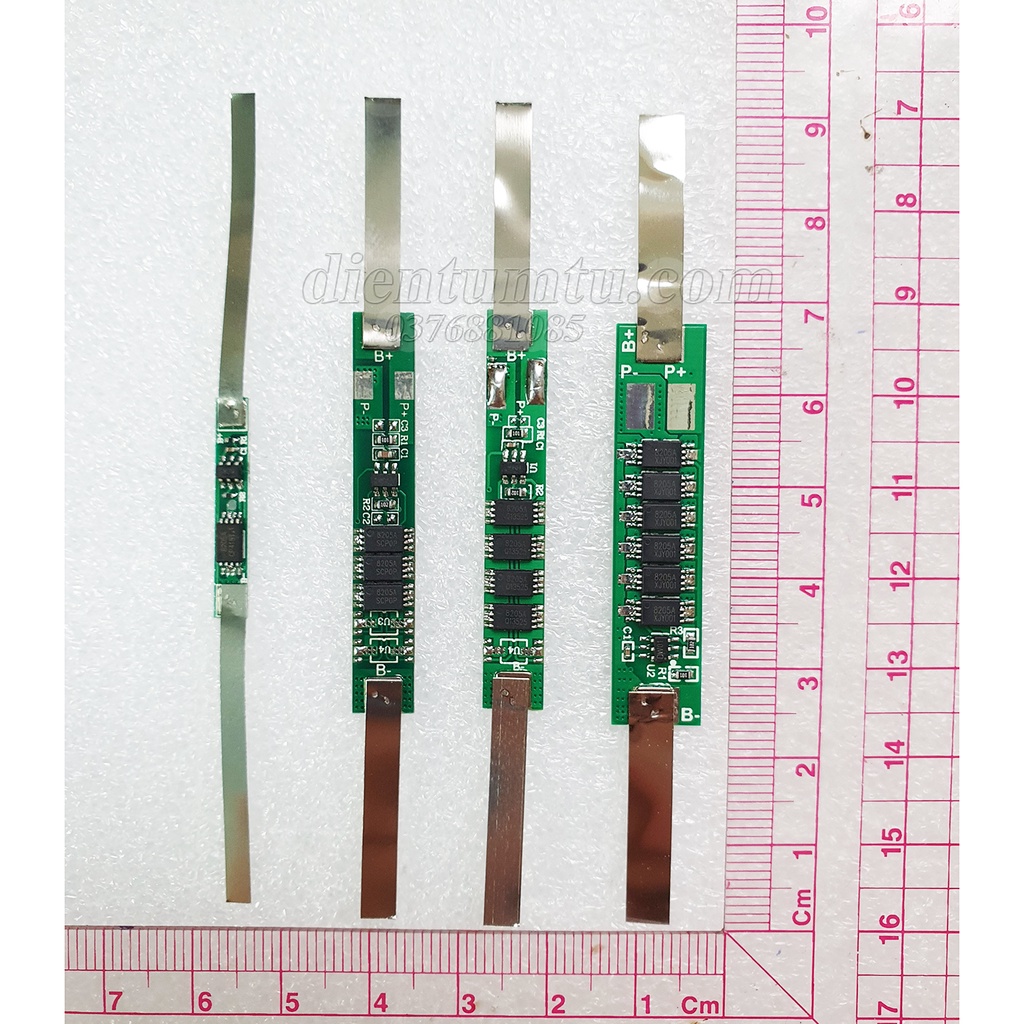

- Kích thước: mạch nhỏ gọn, dài cỡ 2.7~4.5 cm. Được hàn sẵn kẽm, lắp đặt hàn rất dễ
- Điện áp sạc khoảng: 4.25 - 5 V
- Điện áp xả cạn bảo vệ: 3.2V
- Chức năng chính: Sạc và bảo vệ hệ pin 1s 3.7V , (1 cell ghép song song)
- Bảo vệ dòng sạc dòng xả. bảo vệ quá mức, bảo vệ ngắn mạch, Chức năng bảo vệ dòng điện.
- Sử dụng ic bảo vệ chính xác, chất lượng cao MOSFET.
- Dòng Sạc tối đa : 1A-6A tuỳ theo mạch
- Tự ngắt khi pin đầy 4.2v, hoặc xả < 3v (sai số ±0.05v)

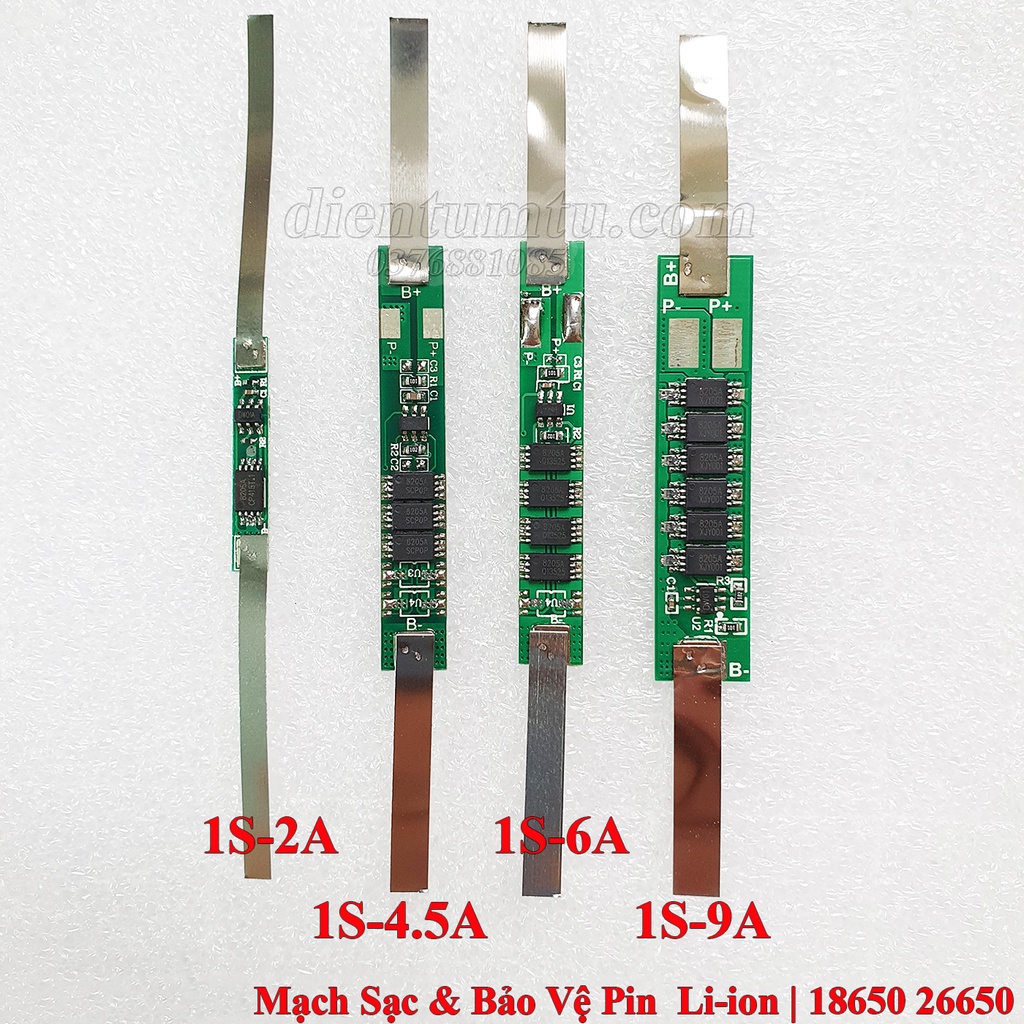

- Mạch 1S-2A/3A (1 MOSFET): dòng Xả liên tục khoảng 2A-3A, dòng tức thời lên đến 5A

- Mạch 1S-2A/3A (2 MOSFET): dòng Xả liên tục khoảng -3A, dòng tức thời lên đến 6A

- Mạch 1S-4.5A (3 MOSFET): dòng Xả liên tục khoảng 4.5, dòng tức thời lên đến 9A

- Mạch 1S-6A (4 MOSFET): dòng Xả liên tục khoảng 6A, dòng tức thời lên đến 12A

- Mạch 1S-7.5A (5 MOSFET): dòng Xả liên tục khoảng 7.5A, dòng tức thời lên đến 15A

- Mạch 1S-9A (6 MOSFET): dòng Xả liên tục khoảng 9, dòng tức thời lên đến 18A

Ghi Chú:
- Mạch Không bảo vệ ngược cực

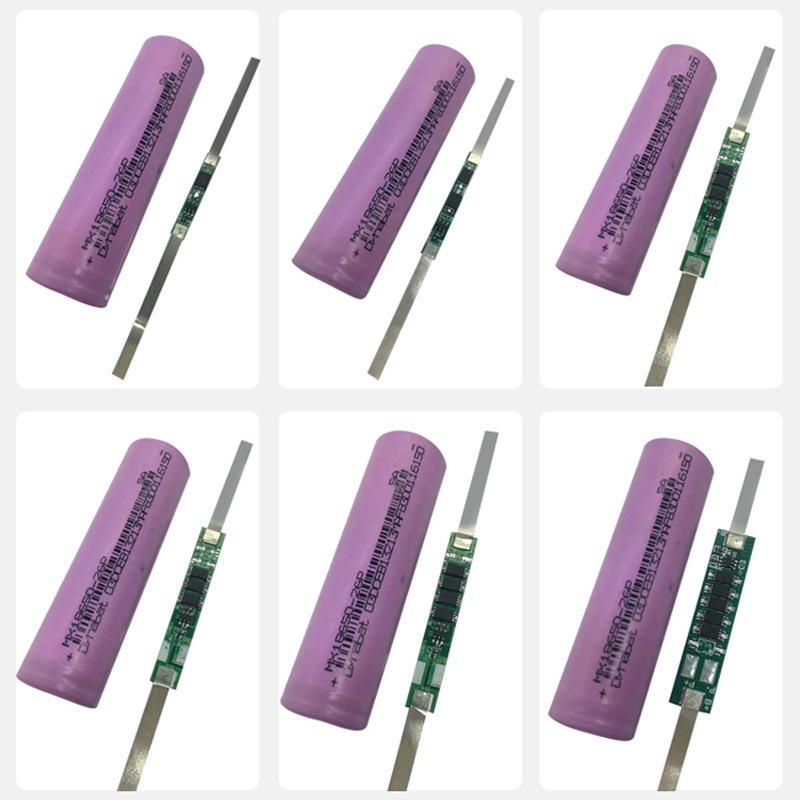

- Sử dụng cho Lithium Li-ion - Pin 18650 26650 (Điện Áp định Danh 3.7v)

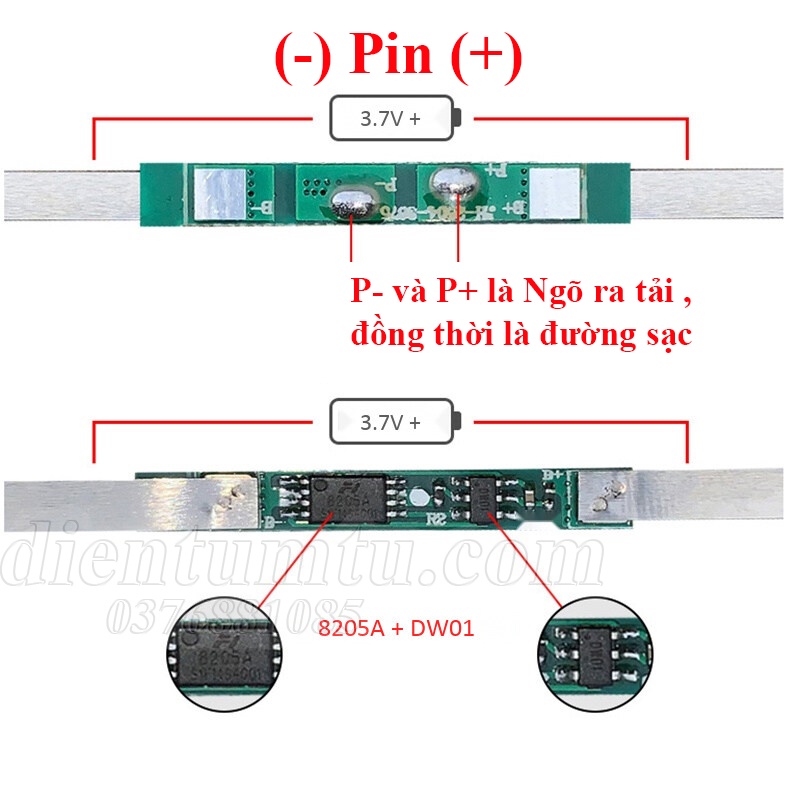

- Chân B+, B- là cực + và - của Pin.
- Các chân P- và P+ là 2 đường Tải và Sạc.
- Trong quá trình vận chuyển kẽm hàn có thể bị bong ra, các bạn có thể dùng mỏ hàn chấm chì lại, không nhất thiết phải có máy hàn cell như shop

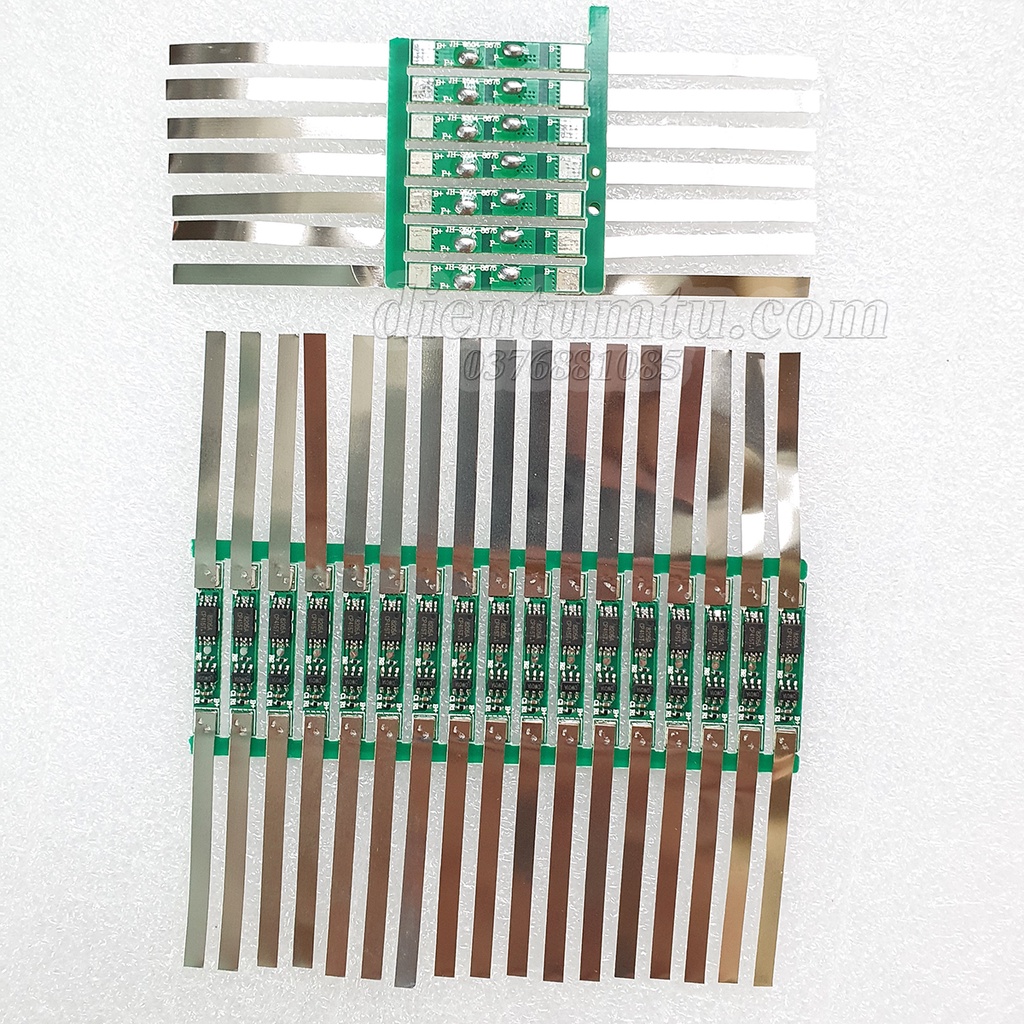

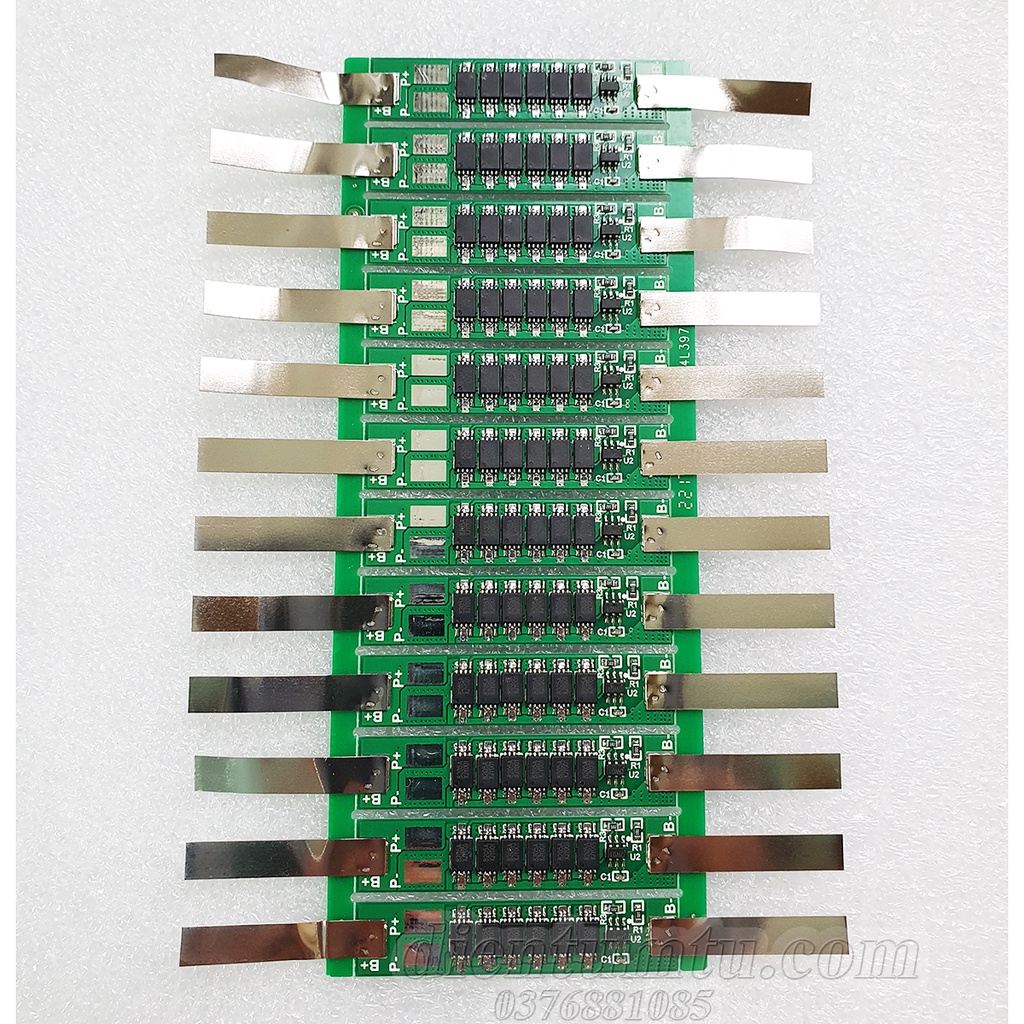

Hình ảnh sản phẩm
