Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ - AE9B

Giới thiệu Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ - AE9B

Video giới thiệu sản phẩm Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ - AE9B. Nguồn: Shopee.

🔴🔴 CHI TIẾT SẢN PHẨM
✔️Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ là mạch điều khiển sạc, xả pin tự động sau khi cài đặt. Mạch có thể thiết lập theo thời gian, theo điện áp giới hạn. Ngoài ra mạch có chân giao tiếp UART có thể theo dõi trạng thái làm việc của Relay (đóng/ ngắt) theo thời gian thực. Mạch có bảo vệ ngược cực an toàn

🔴🔴 THÔNG SỐ KĨ THUẬT
🔹Điện áp nguồn: DC 6 – 40V
🔹Dải điện áp sạc DC 0-60V, phù hợp với nhiều loại pin dưới 60V
🔹Sai số hiển thị điện áp ± 0,1V .
🔹Phạm vi sạc và thời gian xả ( OP ): 0-999 ​​phút.
🔹Cách sử dụng Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ
🔹Mạch có 6 chế độ. Các thông số được định nghĩa :
🔹Giới hạn điện áp trên: UL1
🔹Giới hạn điện áp dưới nL1
🔹Giới hạn điện áp trên lớn hơn giới hạn điện áp dưới ( UL1> nL1 )

🔹Các chế độ của Mạch sạc xả và bảo vệ pin có hiển thị XY-DJ

🔹U-1 : Sạc theo cài đặt điện áp trên dưới: Khi điện áp đo thấp hơn điện áp giới hạn dưới, rơle đóng lại để cho dòng điện đi qua để sạc pin, điện áp đo cao hơn điện áp giới hạn trên rơle bị ngắt làm dừng việc sạc pin
🔹U-2: Điều khiển thời gian sạc: đặt thời gian sạc (OP), khi điện áp đo thấp hơn điện áp giới hạn dưới, rơ-le đóng lại bắt đầu sạc pin, thời gian OP bắt đầu đếm ngược sau khi relay đóng, hết thời gian, rơle bị ngắt. Ở chế độ này nếu chưa hết thời gian OP mà điện áp đo cao hơn điện áp giới hạn trên thì việc sạc pin cũng dừng lại
🔹U-3: Chế độ xả: Khi điện áp đo được thấp hơn điện áp giới hạn dưới, rơle bị ngắt. Khi điện áp đo cao hơn điện áp giới hạn trên và rơle bị đóng lại cho dòng điện đi qua tải.
🔹U-4: Không dùng tới
🔹U-5: Khoảng trong khoảng: Khi điện áp đo được nằm giữa giới hạn trên và giới hạn dưới, rơle được đóng và các điều kiện khác bị ngắt kết nối;
🔹U-6: Khoảng ngoài phạm vi: Khi điện áp đo được thấp hơn điện áp giới hạn dưới hoặc cao hơn điện áp giới hạn trên, rơle bị đóng và rơle bị ngắt trong các trường hợp khác;

🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️

🔵Xuất xứ : Trung Quốc

🔵Chính sách cửa hàng :
✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua
✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai
⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm
⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối

Linh kiện điện tử NSHOP cảm ơn quý khách đã ủng hộ 💦

#machsacpin #mạchsạcpin #machsacpin18650 #machsacpinduphong #machsacpin3s #machsacpin1s #mạchsạcpin18650 #machsacxa #machsacxapin18650 #machsacxapin3s #machsacxapin4s #machsacxa5v #machsacxaacquy #machsacxa2a #"

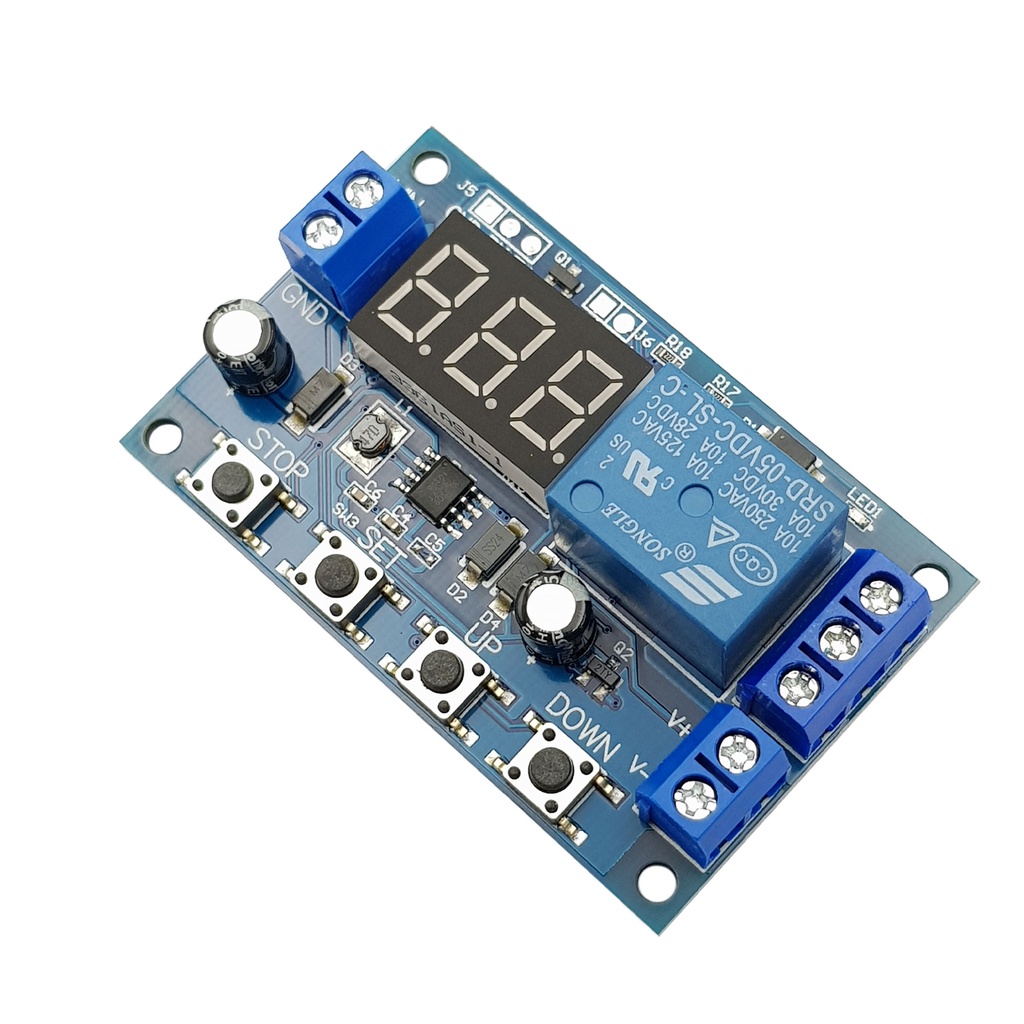

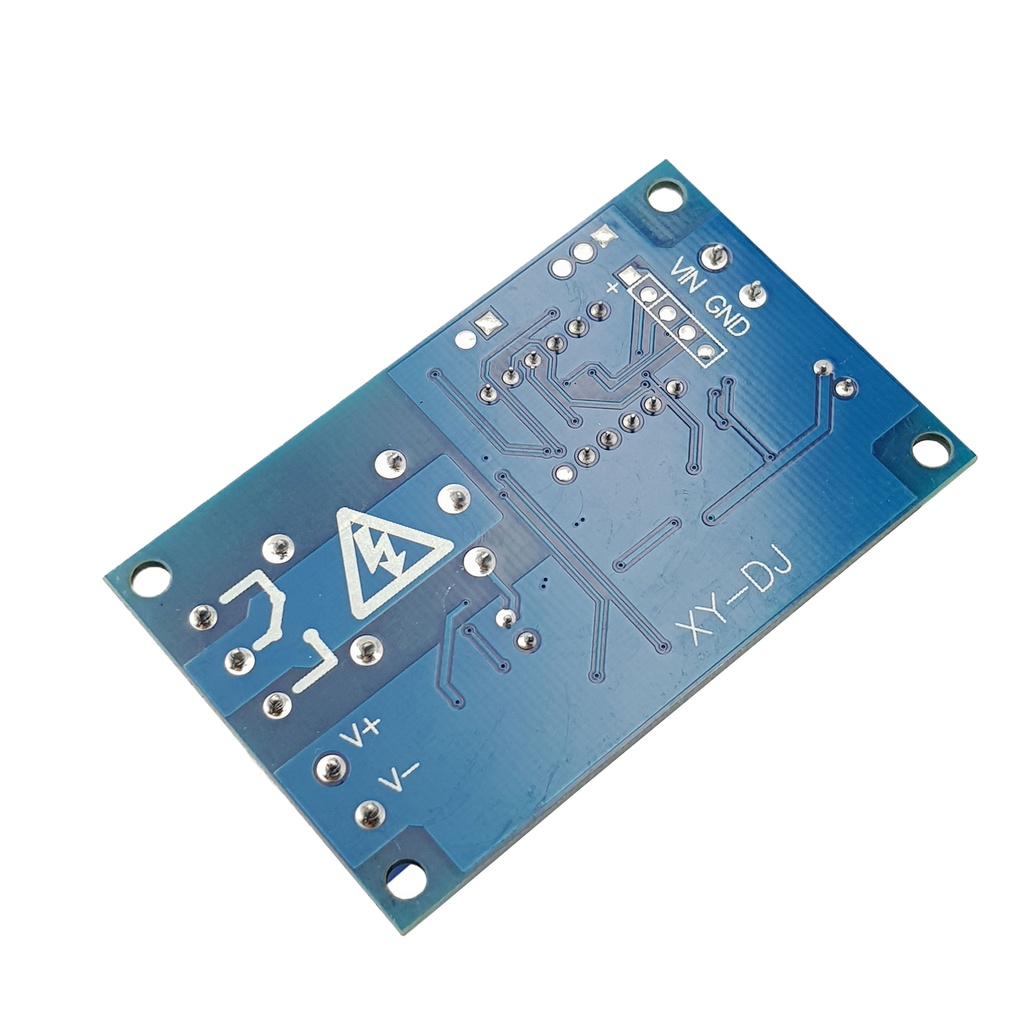

Hình ảnh sản phẩm
