Mạch STM8S103F3P6

Giới thiệu Mạch STM8S103F3P6

🔴🔴 CHI TIẾT SẢN PHẨM

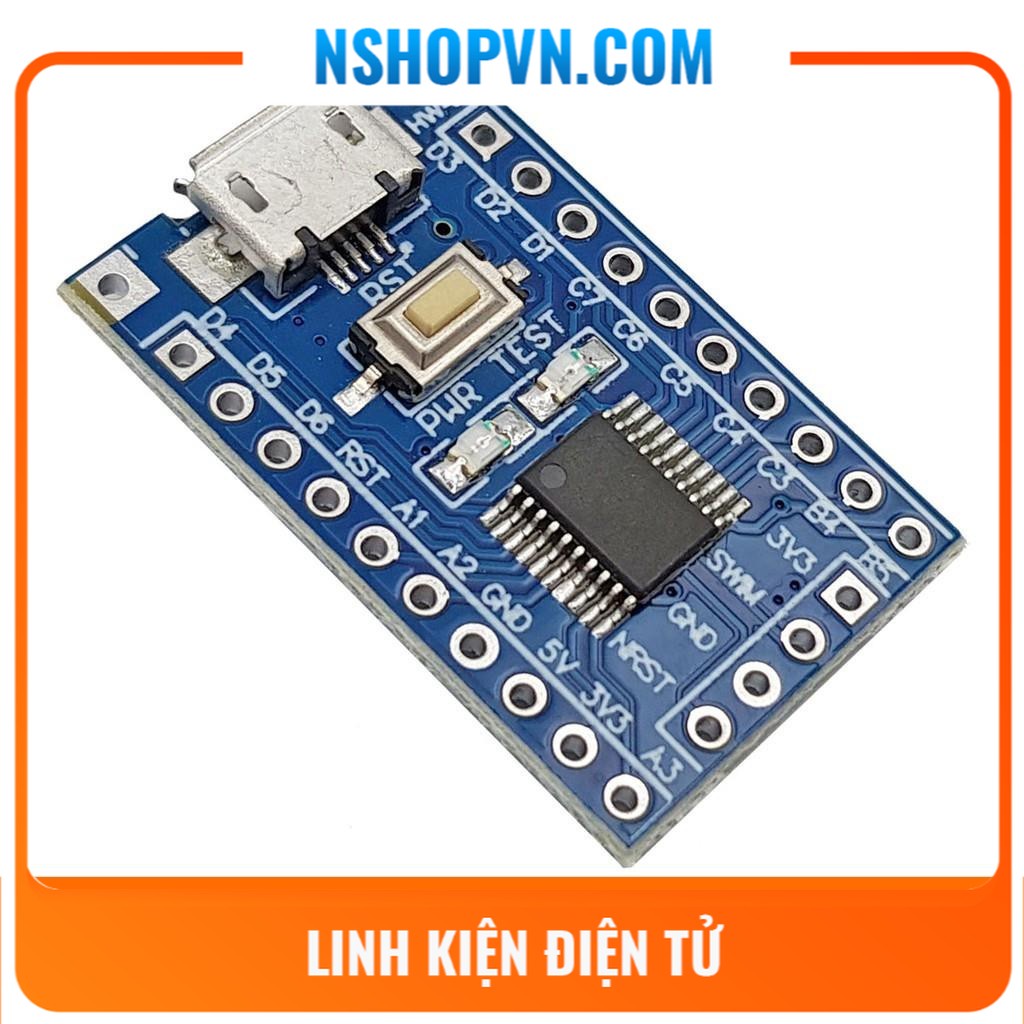

✔️Mạch STM8S103F3P6 sử dụng chip STM8S103F3P6 của hãng STMicroelectronics. STM8S103 là dòng vi điều khiển 8-bit hỗ trợ bộ nhớ Flash 8 Kbytes cộng với bộ nhớ EEPROM tích hợp. Chúng cung cấp các lợi ích như: Hiệu suất cao, tốc độ ổn định, độ bền cao, giảm giá thành hệ thống. Có thể ghi xóa chương trình lên đến 100.000 lần nhờ tích hợp thêm bộ nhớ EEPROM bên trong. Tần số hoạt động 16MHz, watchdog độc lập với nguồn xung clock riêng biệt.

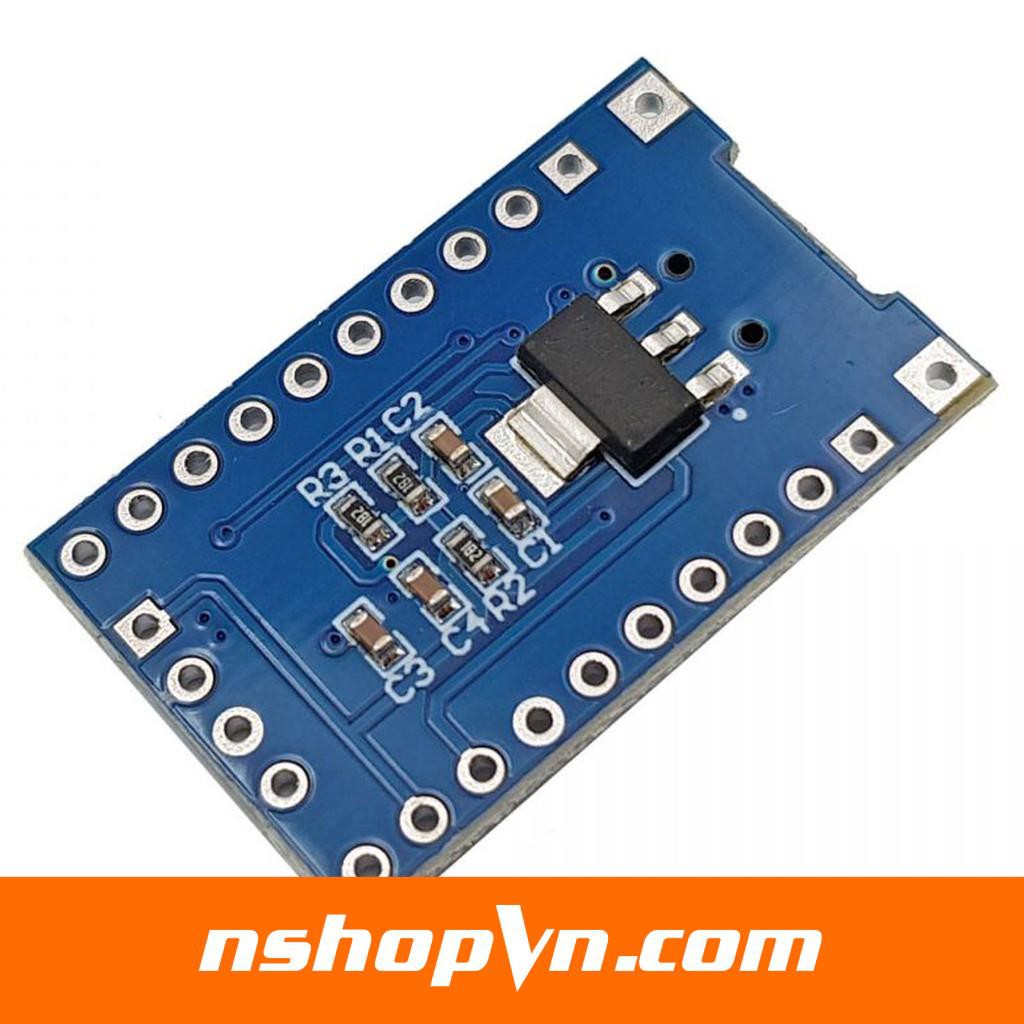

✔️Module được cấp nguồn bởi microUSB 5V, SWIM hoặc chân nguồn, board bao gồm AMS1117-3.3V LDO để chuyển đổi USB 5V thành 3V3 VDD.
✔️Trên Board Arduino còn có 1 LED nguồn, 1 LED được nối với chân B5 và nút reset.

🔴🔴 THÔNG SỐ KĨ THUẬT
🔹IC chính: STM8S103F3P6
🔹Điện áp đầu vào:
🔹Chân nguồn: 4.5 ~ 15VDC
🔹Cổng micro: 5VDC
🔹Bộ nhớ: 8KB Flash
🔹Ram: 1KB
🔹Tốc độ CPU: 16MHz, 1 timer 8-bit (IC-OC-PWM). 2 timer 16-bit (IC-OC-PWM). 5 x 10 bit ADC
🔹EEPROM: 640 Bytes (STM8S003F3P6 là 128 Bytes)
🔹Hỗ trợ chế độ debug SWIM
🔹Giao tiếp UART
🔹Giao tiếp SPI với tốc độ lên đến 8Mbit/s.
🔹Giao tiếp I2C với tốc độ lên đến 400Kbit/s.
🔹Trọng lượng: 5g

🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️

🔵Xuất xứ : Trung Quốc

🔵Chính sách cửa hàng :
✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua
✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai
⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm
⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối

Linh kiện điện tử NSHOP cảm ơn quý khách đã ủng hộ 💦
