Mạch Tăng Áp 250-600W

Giới thiệu Mạch Tăng Áp 250-600W

【Tên mô-đun】 Mô-đun dòng điện không đổi tăng 600W

[Thuộc tính mô-đun]: mô-đun tăng không bị cô lập (BOOST)

【Điện áp đầu vào】: DC10V-60V

[Dòng điện đầu vào]: 10 (MAX)

[Dòng làm việc tĩnh]: 10mA (khi 12V tăng lên 20V, điện áp ra càng cao thì dòng tĩnh càng tăng)

[Điện áp đầu ra]: 12-60V có thể điều chỉnh liên tục (đầu ra mặc định là 19V, nếu bạn cần điện áp khác, vui lòng giải thích cho người bán hàng.)

[ Dòng ra]: 10 A MAX, nếu vượt quá 6A, vui lòng tăng cường tản nhiệt (liên quan đến chênh lệch áp suất đầu vào và đầu ra, chênh lệch áp suất càng lớn thì dòng ra càng nhỏ)

【Phạm vi dòng điện không đổi】: 0,2-10A

[Công suất đầu ra]: = điện áp đầu vào * 10A, chẳng hạn như: đầu vào 12V * 10A = 120W, đầu vào 24V * 10A = 240W,

Đầu vào 36V * 10A = 1360W, đầu vào 60V * 10A = 600W,

[Nhiệt độ làm việc]: -40 ~ + 85 độ (vui lòng tăng cường tản nhiệt khi nhiệt độ môi trường quá cao)

【Tần số làm việc】: 150KHz

[Hiệu suất chuyển đổi]: 92% -96% (hiệu suất liên quan đến điện áp đầu vào, đầu ra, dòng điện và chênh lệch áp suất)

[Bảo vệ kết nối ngược đầu vào]: Không (hãy cẩn thận để không đảo ngược âm và dương)

[ Phương pháp lắp đặt]: 4 lỗ vít 3mm

【Phương thức đấu dây】: Đầu ra dây

[kích thước mô-đun]: chiều dài 85mm chiều rộng 52mm chiều cao 21mm

[Khối lượng đơn vị mô-đun]: 80 gram





1. Điều chỉnh điện áp đầu ra:

1. Điều chỉnh chiết áp CV-ADJ và đặt điện áp đầu ra thành giá trị điện áp bạn cần theo pin hoặc đèn LED của bạn. Theo chiều kim đồng hồ để giảm điện áp, ngược chiều kim đồng hồ để tăng

1. Quy định hiện tại đầu ra:

2. Xoay chiết áp CC-ADJ theo chiều kim đồng hồ khoảng 20 vòng, đặt dòng điện đầu ra thành 1, kết nối đèn LED và điều chỉnh chiết áp CC-ADJ theo dòng điện bạn cần. Để sạc pin, sau khi pin đã được xả hết, hãy kết nối nó với đầu ra và điều chỉnh CC-ADJ theo dòng điện bạn cần. Càng nhiều nguồn, dòng sạc càng giảm.)

Vui lòng không điều chỉnh dòng điện theo cách ngắn mạch, và cấu trúc mạch của mô-đun tăng áp không thể được điều chỉnh theo cách ngắn mạch.





Hướng dẫn sử dụng:

1. VIN + là cực dương của nguồn điện đầu vào, VIN- là cực âm của nguồn điện đầu vào,

2. OUT + là cực dương của nguồn điện đầu ra, OUT- là cực âm của nguồn điện đầu ra,

3. Phạm vi điều chỉnh điện áp không đổi: DC12-60V (theo chiều kim đồng hồ để giảm, ngược chiều kim đồng hồ để tăng),

4. Phạm vi điều chỉnh dòng điện không đổi: 0,2A-10A (theo chiều kim đồng hồ để giảm, ngược chiều kim đồng hồ để tăng),

5. Khi dòng điện vào vượt quá 6A, cần tăng cường tản nhiệt (đế nhôm được gắn vào phần kim loại phẳng),

7. Điện áp đầu vào không được thấp hơn 10V hoặc hơn 60V,

8. Dòng điện đầu vào không được vượt quá 10A, và công suất không được vượt quá 600W.

9. Khi sử dụng, đảm bảo rằng điện áp đầu vào thấp hơn điện áp đầu ra hơn 2V.

10. Trước khi kết nối tải, vui lòng điều chỉnh điện áp và dòng điện yêu cầu khi không tải (điện áp không tải nên tăng thêm 3-5V ở dòng điện không đổi),

11. Khi sử dụng nguồn

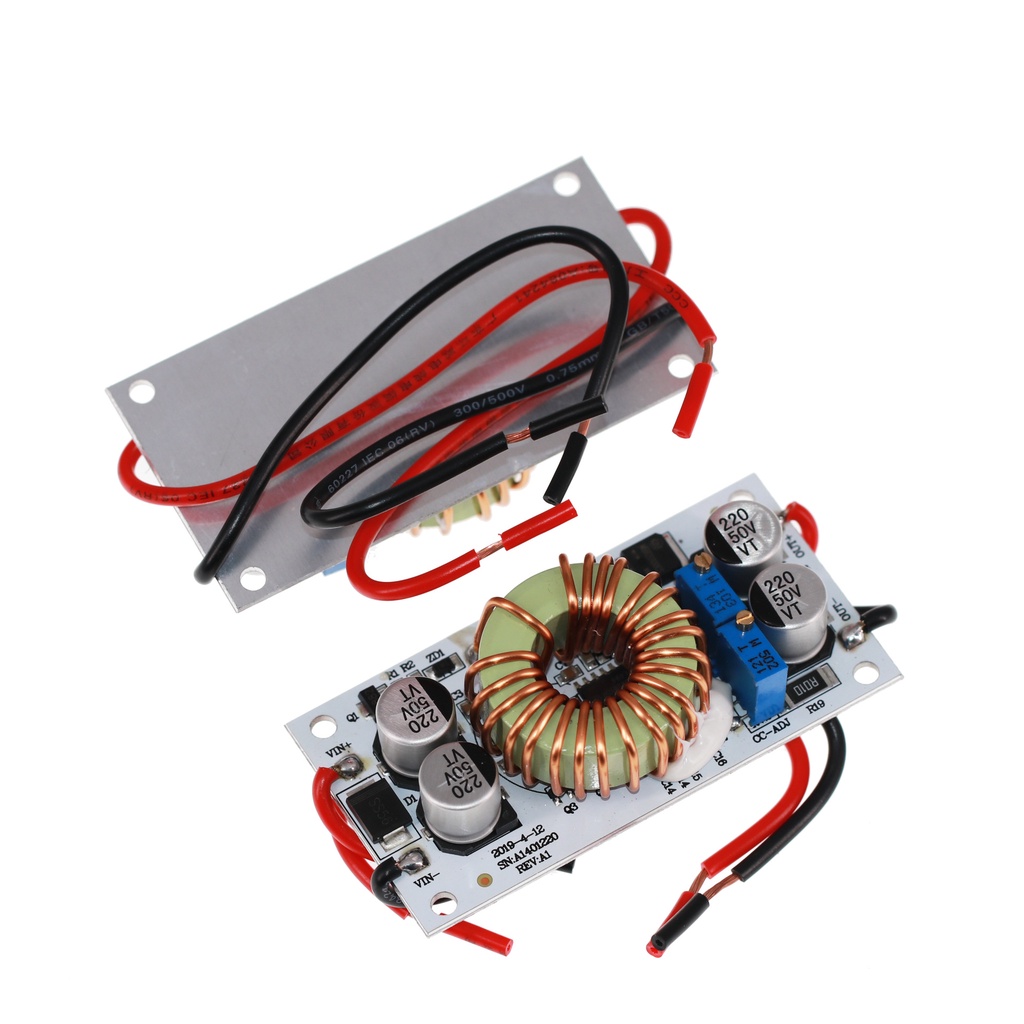

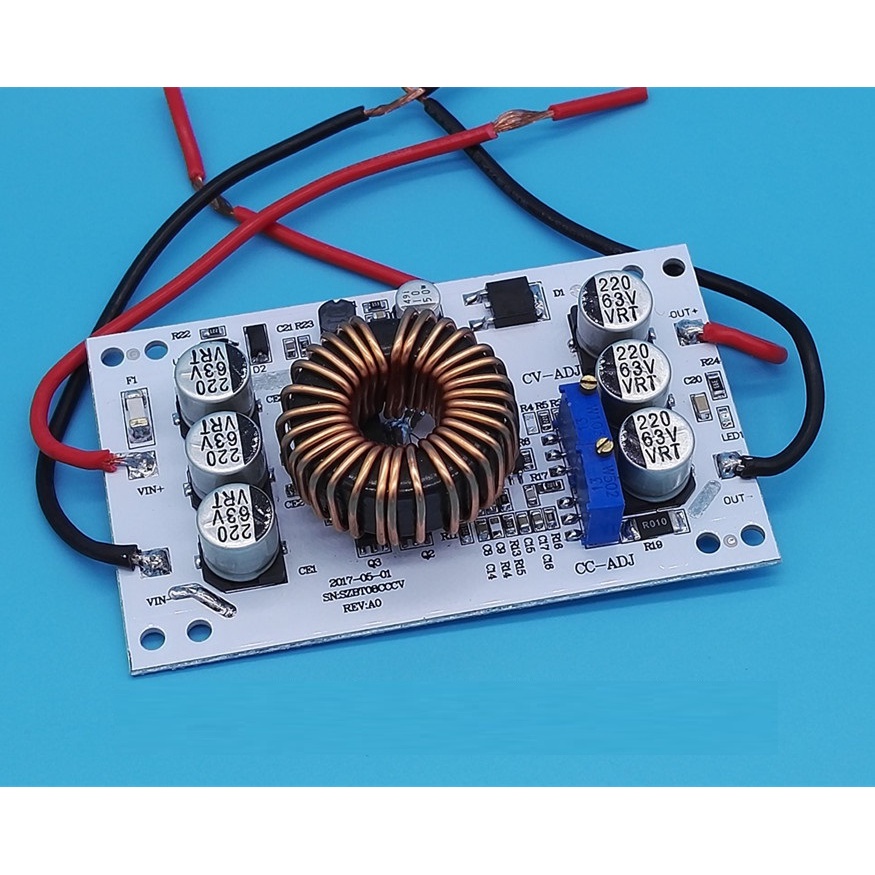

Hình ảnh sản phẩm
