Mạch Tăng Áp Boost 1200W DC-DC 12 - 80VDC

Giới thiệu Mạch Tăng Áp Boost 1200W DC-DC 12 - 80VDC

Các mô hình mới và cũ đã tối ưu hóa cấu trúc mạch, làm cho nguồn điện hoạt động ổn định hơn. Đồng thời, kết nối chống đảo ngược đầu vào (với 150A MOS chống đảo ngược) và bảo vệ pin đầu vào thấp (điện áp thấp) được thêm vào , và điện áp bảo vệ pin thấp có thể được điều chỉnh từ 9-50V sang các loại pin khác nhau. Nó không được sử dụng khi pin được sử dụng để cung cấp năng lượng, nhưng mô-đun nguồn và pin bị hỏng khi pin bị hỏng .

Mô tả công suất: Vì dòng điện đầu vào của nguồn điện này là 20A. Công suất đầu ra có liên quan đến điện áp đầu vào. Điện áp đầu vào càng cao, công suất càng cao , ví dụ, công suất đầu vào 12V * 20A là 240W. Đầu vào 24V * 20A là 480W. Đây là công suất. Do khu vực tản nhiệt hạn chế, khi điện áp đầu vào vượt quá 10A hoặc dòng điện đầu ra đạt 10, vui lòng thêm một quạt 12 V để tản nhiệt.

Thông số mô-đun:

   Mô hình mô-đun: SZ-BT07CCCV-A

   Tên mô-đun: mô-đun hiện tại tăng 1200 W

   Bản chất mô-đun: mô-đun tăng không cô lập (BOOST)

   Điện áp đầu vào: DC 10-60V (đầu vào trực tiếp 10-60V không có điện áp lựa chọn nắp nhảy) (cập nhật 2016/5/15)

   Dòng điện đầu vào: 2 0A (MAX) hơn 15A, vui lòng thêm quạt làm mát (cộng với điện áp đầu vào làm mát quạt có thể đạt 25A khi điện áp đầu vào là 12-24V)

  Dòng làm việc tĩnh: 15mA (12V đến 20V, điện áp đầu ra càng cao, dòng tĩnh sẽ tăng càng cao)

  Điện áp đầu ra: 12-83V liên tục điều chỉnh (đầu ra mặc định được điều chỉnh thành 19V cho lô hàng, vui lòng chỉ định nếu bạn cần điều chỉnh với các giá trị điện áp khác. Nếu bạn có đồng hồ vạn năng, bạn có thể tự điều chỉnh nó)

                      Đầu ra cố định 12-83V (đối với khách hàng theo đợt)

 Dòng điện đầu ra: 18 A MAX nhiều hơn 10A, vui lòng tăng cường tản nhiệt (liên quan đến chênh lệch áp suất đầu vào và đầu ra, chênh lệch áp suất càng lớn, dòng điện đầu ra càng nhỏ)

 Phạm vi hiện tại không đổi: 0,5-18A (+/- 0,3A)

 Kết nối chống đảo ngược đầu vào: có (MOSA công suất 150A chống đảo ngược)

 Bảo vệ pin thấp: có (điều chỉnh 9-50V)

 Nhiệt độ hoạt động: - 40 đến + 85 độ (nhiệt độ môi trường quá cao, vui lòng tăng cường tản nhiệt)

 Tần số làm việc: 150KHz

  Hiệu suất chuyển đổi: 92% -97% (hiệu suất liên quan đến đầu vào, điện áp đầu ra, dòng điện và chênh lệch áp suất. Chênh lệch áp suất nhỏ và hiệu quả cao)

  Bảo vệ quá dòng đầu vào: có (đầu vào vượt quá 25A, bảo vệ tự động, cung cấp điện không tăng)

  Bảo vệ ngắn mạch: Có (cầu chì 30A)   bảo vệ ngắn mạch kép, an toàn hơn khi sử dụng.

  Bảo vệ kết nối ngược đầu vào: có (ống MOS công suất 150A chống ngược. Nó có thể đảo ngược trong một thời gian dài )

   Phương pháp lắp đặt: 4 cột đồng 3 mm

   Phương pháp đấu dây: thiết bị đầu cuối (vui lòng sử dụng dây đồng nguyên chất cao hiện tại)

   Kích thước mô-đun: chiều dài 130mm chiều rộng 52mm chiều cao 53mm

   Trọng lượng mô-đun : 300g

  Công suất đầu ra: = điện áp đầu vào * 20A, ví dụ: đầu vào 12V * 20A = 240W, công suất khi nhập vào 12V là 240W

                    Điện áp đầu vào * 20A

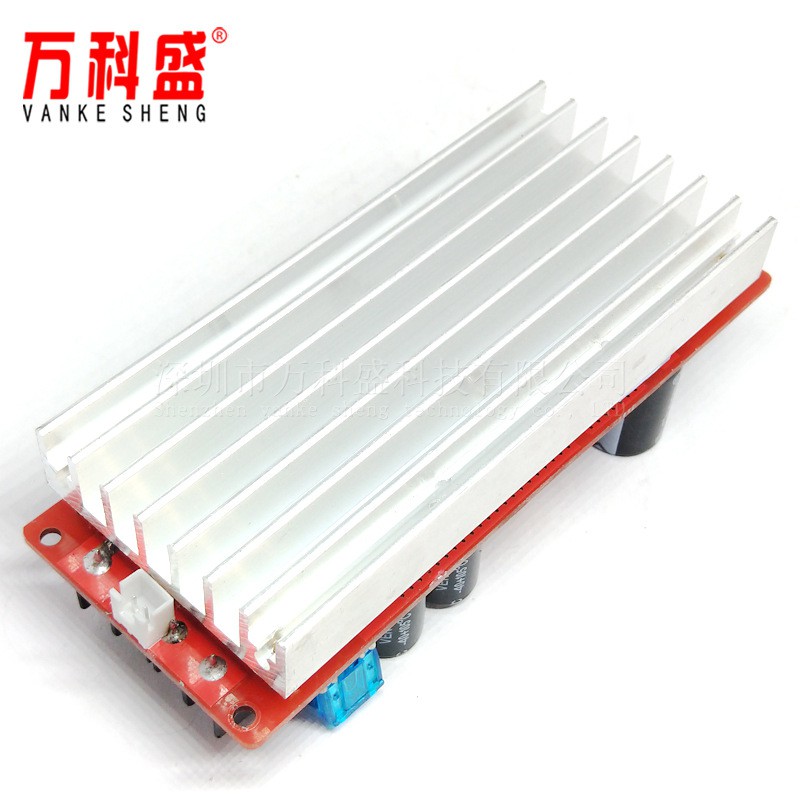

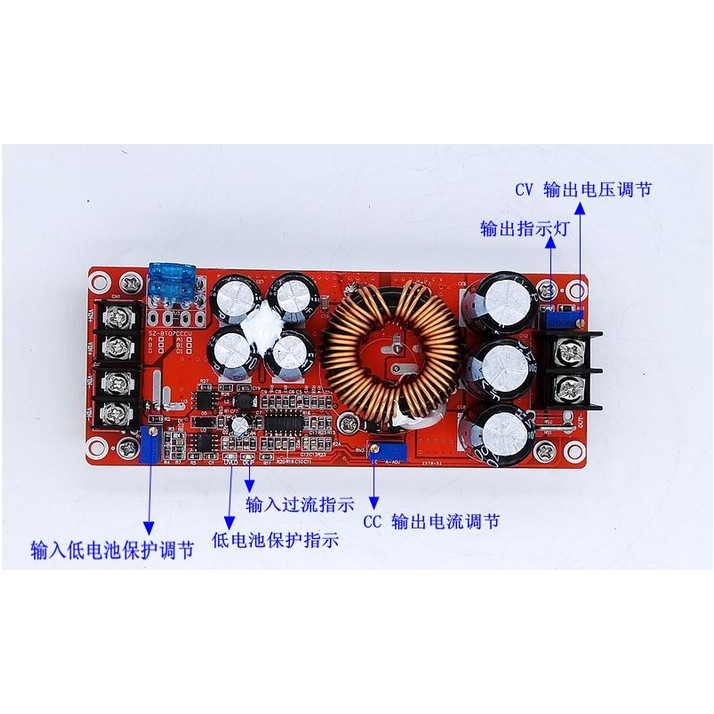

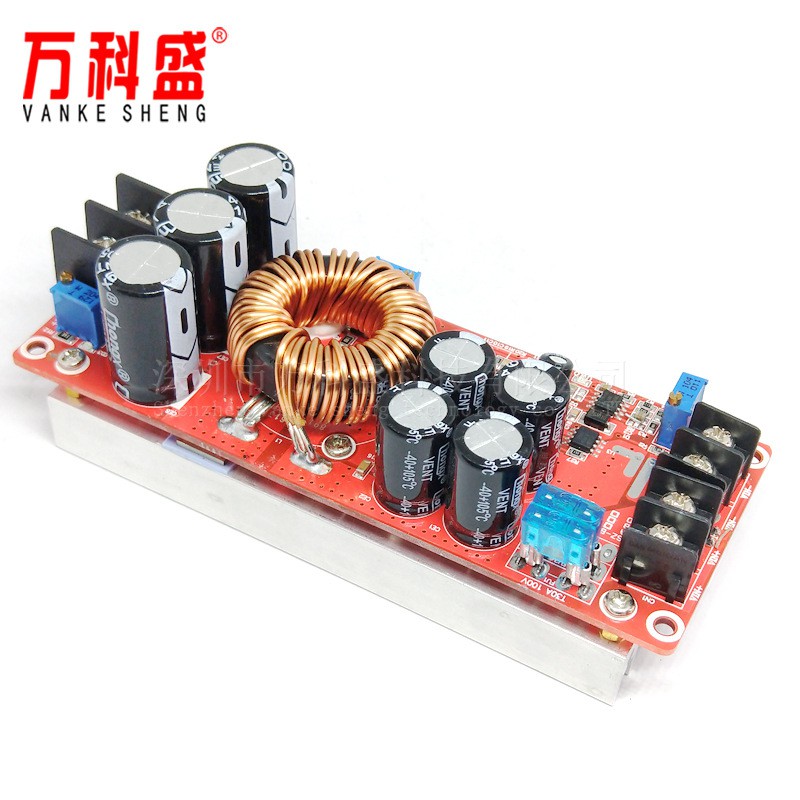

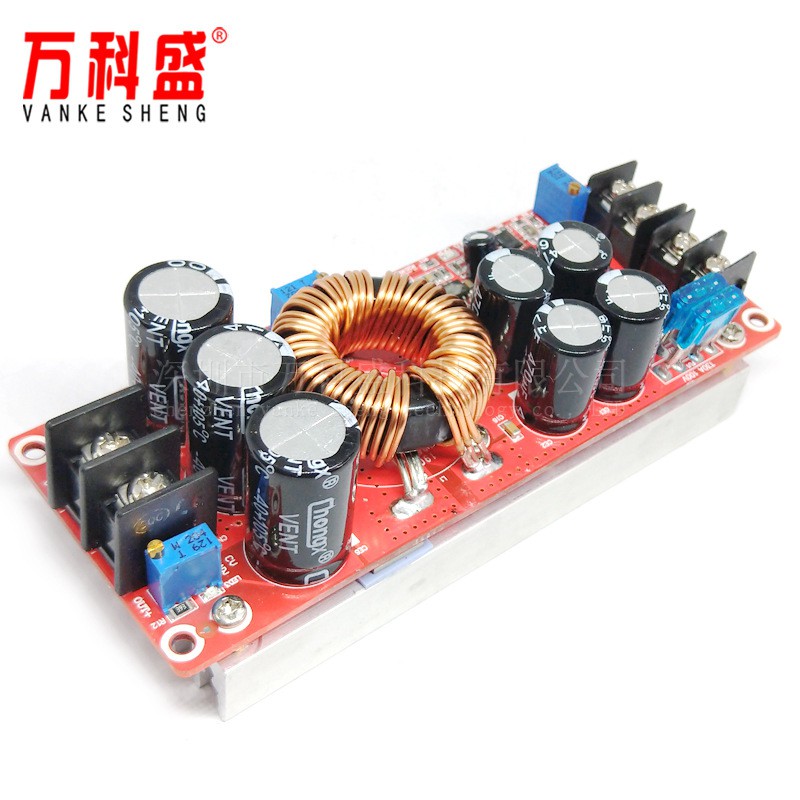

Hình ảnh sản phẩm
