Giới thiệu Mạch tăng áp điện DC 250W 500W 600W
Thông số sản phẩmMô-đun dòng điện không đổi tăng 250W 500W 600W
Thuộc tính mô-đun: mô-đun tăng không bị cô lập (BOOST)
Điện áp đầu vào: DC8.5V-48V
Dòng đầu vào: 10A (MAX) hơn 8A, vui lòng tăng cường tản nhiệt
Dòng làm việc tĩnh: 10mA (khi 12V tăng lên 20V, điện áp ra càng cao thì dòng tĩnh càng tăng)
[Điện áp đầu ra]: 10-50V có thể điều chỉnh liên tục
Đầu ra cố định 12-80V
Dòng điện đầu ra: Nếu 10A MAX vượt quá 6A, vui lòng tăng cường tản nhiệt (liên quan đến chênh lệch điện áp đầu vào và đầu ra, chênh lệch điện áp càng lớn thì dòng ra càng nhỏ)
Phạm vi dòng điện không đổi: 0,2-8A
Công suất đầu ra: = điện áp đầu vào * 10A, chẳng hạn như: đầu vào 12V * 5A = 60W, đầu vào 24V * 5A = 120W,
Đầu vào 36V * 5A = 180W, đầu vào 48V * 5A = 240W,
Nếu cần nhiều điện hơn, có thể sử dụng song song hai mô-đun, ví dụ, nếu đầu ra là 10A, có thể sử dụng song song hai mô-đun.
Điều chỉnh dòng điện của mỗi mô-đun thành 5A.
Nhiệt độ làm việc: -40 ~ + 85 độ (vui lòng tăng cường tản nhiệt khi nhiệt độ môi trường quá cao)
Tần số làm việc: 150KHz
Hiệu suất chuyển đổi: lên đến 96% (hiệu suất liên quan đến điện áp đầu vào, đầu ra, dòng điện và chênh lệch áp suất)
Bảo vệ quá dòng: Có (Đầu vào vượt quá 13A, điện áp đầu ra sẽ tự động giảm và có một số lỗi nhất định.)
Bảo vệ kết nối ngược đầu vào: Có, (nhỏ hơn 5A, nếu bạn cần dòng kết nối ngược cao hơn, vui lòng kết nối một diode nối tiếp với đầu vào)
Phương pháp lắp đặt: 4 lỗ vít 3mm
Phương thức đấu dây: Đầu ra dây
kích thước mô-đun: chiều dài 70mm chiều rộng 42mm chiều cao 13mm
Trọng lượng đơn vị mô-đun: 50 gram
Phương pháp điều chỉnh điện áp / dòng điện đầu ra:
1. Điều chỉnh chiết áp RV1 và đặt điện áp đầu ra thành giá trị điện áp bạn cần theo pin hoặc đèn LED của bạn. Ví dụ, điện áp của 10 chuỗi đèn LED được điều chỉnh thành 37V.
2. Xoay chiết áp RV2 theo chiều kim đồng hồ khoảng 30 vòng, đặt dòng điện đầu ra ở mức nhỏ nhất, kết nối đèn LED và điều chỉnh chiết áp RV2 theo dòng điện bạn cần. Để sạc pin, sau khi pin đã xả hết, hãy kết nối nó với đầu ra và điều chỉnh RV2 với dòng điện bạn cần. Dòng sạc càng lớn thì dòng sạc càng nhỏ.) Vui lòng không điều chỉnh dòng điện trong thời gian ngắn- cách mạch và cấu trúc mạch của mô-đun tăng không thể được điều chỉnh theo cách ngắn mạch.

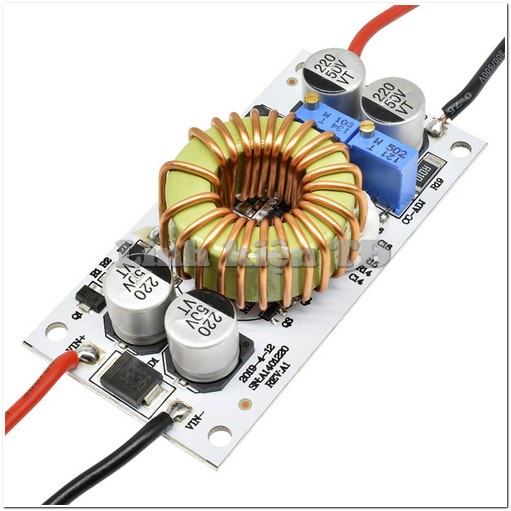

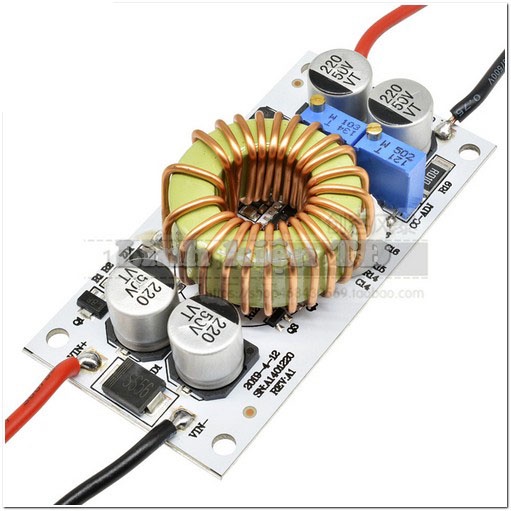

Hình ảnh sản phẩm
