Mạch tạo thời gian trễ đóng relay NE555 12V ( trị bụp tắt mở loa)

Giới thiệu Mạch tạo thời gian trễ đóng relay NE555 12V ( trị bụp tắt mở loa)

Sản phẩm bao gồm: 1 mạch tạo trễ
-Chia theo thời gian trễ:
+ Đóng chậm: relay đầu ra đóng sau 1 thời gian trễ từ khi cấp nguồn, thiết bị hoạt động.
+ Mở chậm: relay đầu ra đóng ngay khi cấp nguồn, thiết bị hoạt động. sau một thời gian trễ, thiết bị ngưng hoạt động.

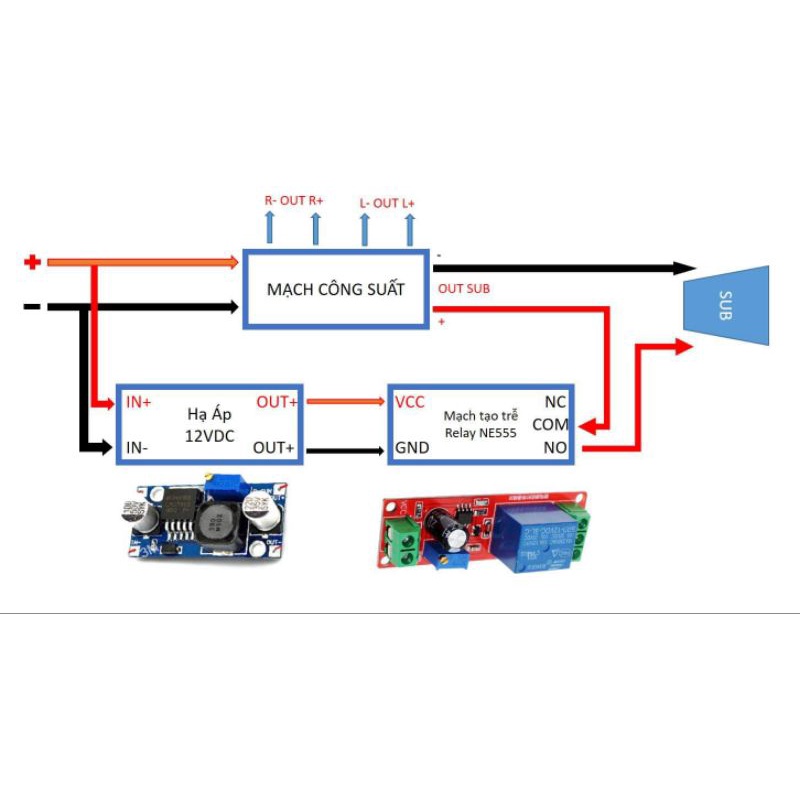

ỨNG DỤNG:
Mạch tạo trễ sử dụng IC NE555 với ngõ ra là tiếp điểm relay , được ứng dụng trong các sản phẩm cần tạo độ trễ để đóng mở thiết bị. Độ trễ được tạo bởi IC timer NE555 và điều chỉnh được thời gian trễ bằng biến trở. Thời gian trễ trong khoảng 0 ~ 10s
Đóng ngắt được các thiết bị 220v/10a, công suất tối đa 2000W.

THÔNG SỐ KỸ THUẬT:
- Chip chính: NE555
- Điện áp làm việc: 12VDC
- Thời gian trễ: 0~10s
- Kích thước: 6.8cm*2.1cm
- Khối lượng 120g


HƯỠNG DẪN SỬ DỤNG:
Để bật relay, cần cấp nguồn vào hai chân GND và VCC. Tuy nhiên relay sẽ không bật luôn khi cấp nguồn, mà trễ một khoảng thời gian T.
+ T trong khoảng 1-10s, điểu chỉnh thay đổi T bằng biến trở xanh.
+ Công thức tạo thời gian trễ: T = 1.1RC

Ví dụ : Điện dung 100uF, điện trở 100K. T = 1,1 x 100000 x 0.0001 = 11 giây
Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.

Ví dụ: Mình cần tạo thời gian trễ 30 giây sau khi cấp nguồn, với giá trị tụ điện có sẵn trên mạch là 100uF, từ công thức trên tính được giá trị điện trở R= 272.727,2727…ohm, mình sẽ chọn giá trị điện trở gần nhất với thông số tính được là 270K. Tháo biến trở trên mạch ra sau đó gắn điện trở 270K vào chân số 1 và chân số 2 của biến trở theo hướng từ ngõ vào sang ngõ ra.


#Mạch #tạo #trễ #sử #dụng #NE555 #có #relay #nguồn #12V – #Module #delay

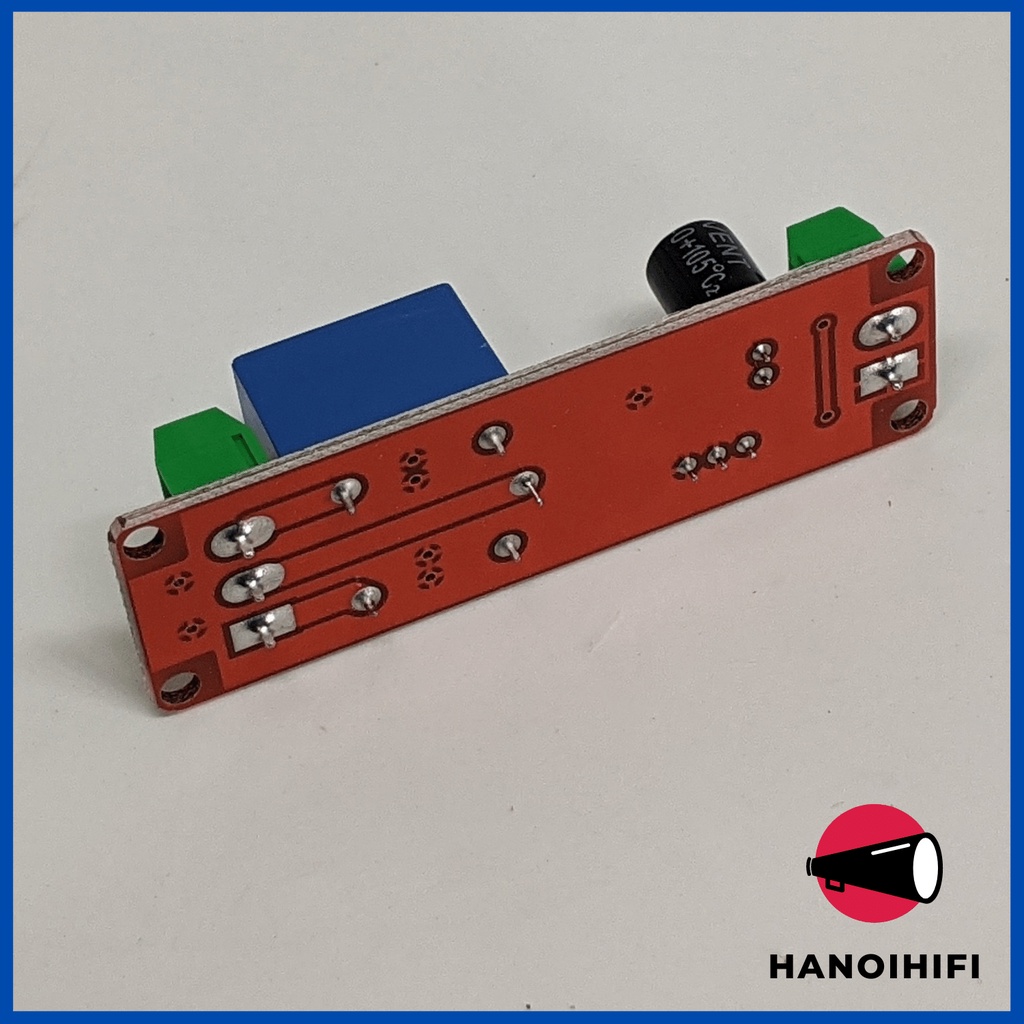

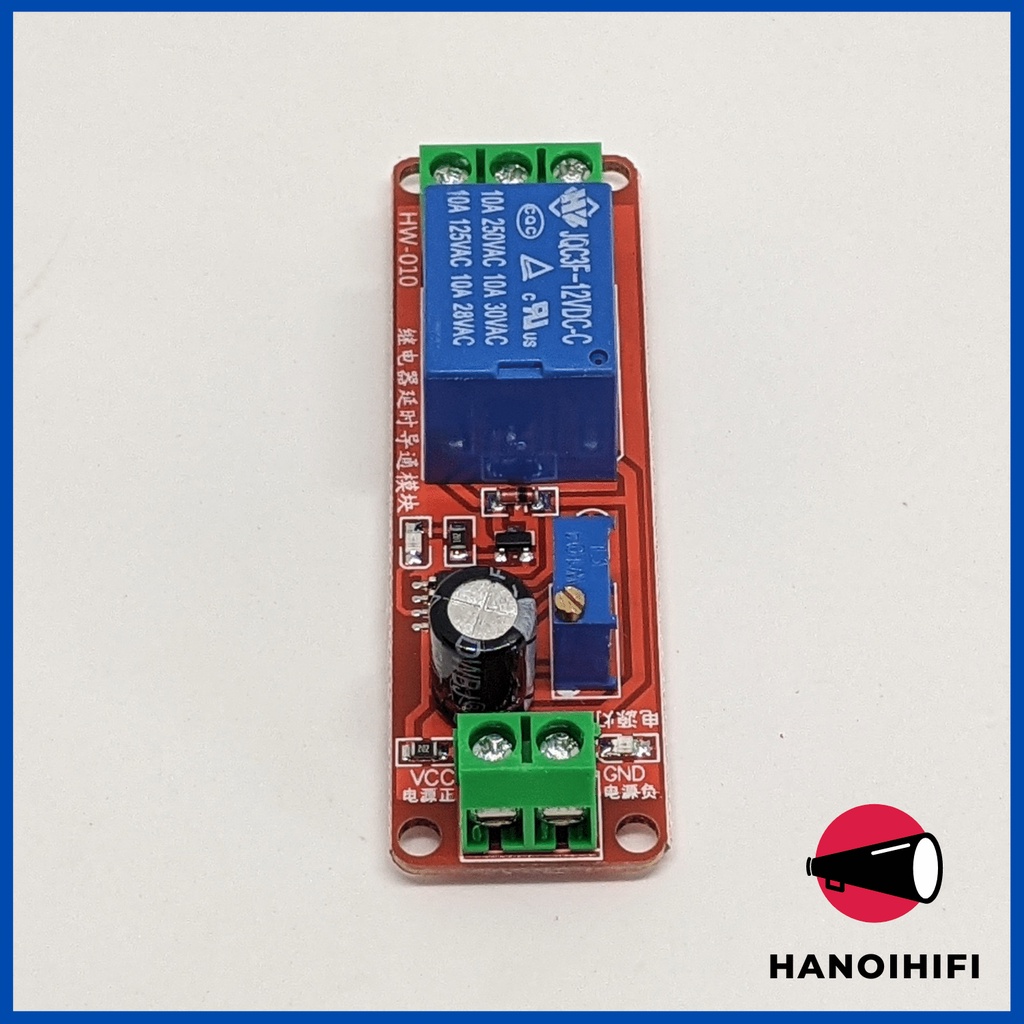

Hình ảnh sản phẩm
