Giới thiệu Mạch tạo thời gian trễ đóng ngắt relay NE555 - 3E1
Module tạo thời gian trễ đóng ngắt relay NE555 - 3E1Ứng dụng để trễ thời gian mở thiết bị, tránh việc nhiều thiết bị đồng thời mở cùng một lúc, gây quá tải nguồnThông số kĩ thuật Mạch tạo thời gian trễ đóng ngắt relay NE555 - 3E1
Kích thước 68*21mm
Điện áp làm việc 12V
Sử dụng ic NE555
Relay 220V/10A tương đương tải 2000w tối đa
Khoảng thời gian trễ 1-10s, điều chỉnh bằng biến trở
Hướng dẫn sử dụng Mạch tạo thời gian trễ đóng ngắt relay NE555 - 3E1
Chân GND và chân VCC là hai chân cấp nguồn
Chân CK, COM, CB là ba chân ra của relay
Để bật relay, cần cấp nguồn vào hai chân GND và VCC. Tuy nhiên relay sẽ không bật luôn khi cấp nguồn, mà trễ một khoảng thời gian T. T trong khoảng 1-10s, điểu chỉnh thay đổi T bằng biến trở xanh.
Để thay đổi khoảng thời gian trễ, ta thay đổi tụ điện C1
Công thứ tính thời gian trễ T(s)=1.1*C1(F)*R(Ω), R là giá trị của biến trở xanh
#NE555-3E1 #module-tao-thoi-gian-tre

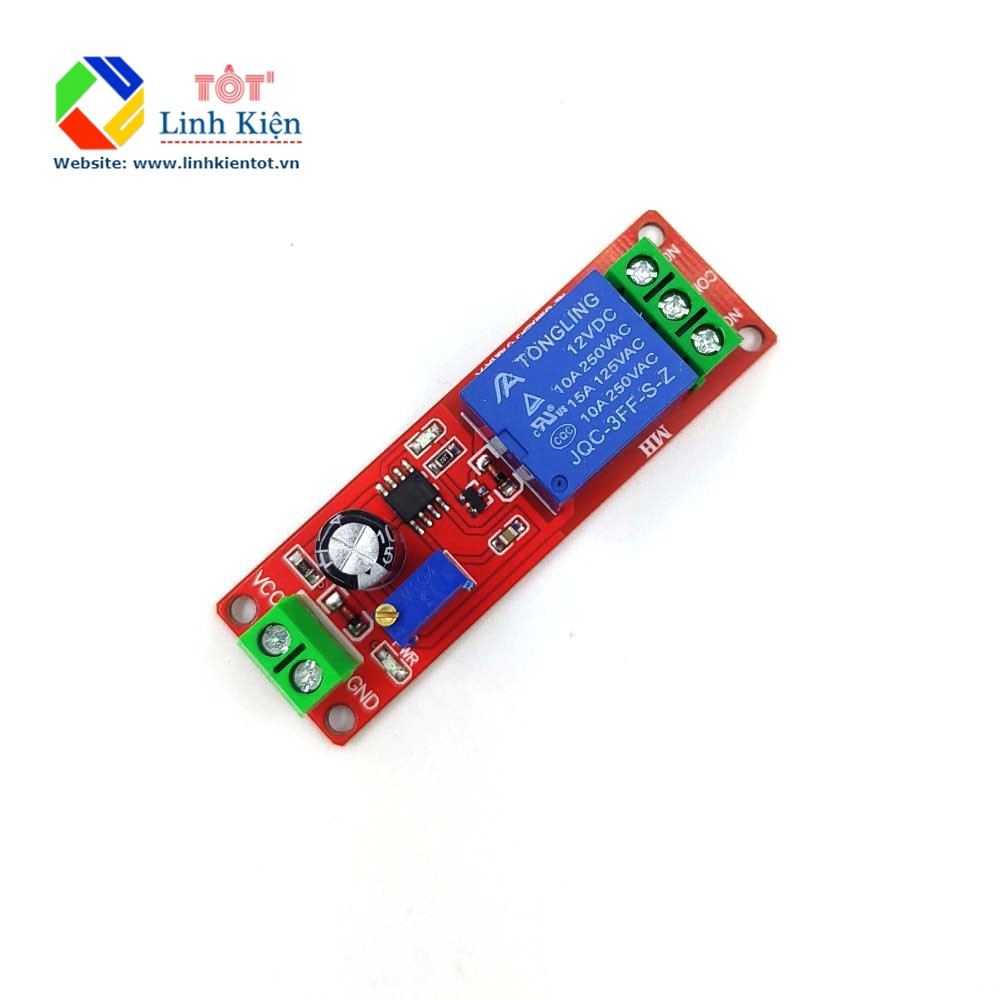

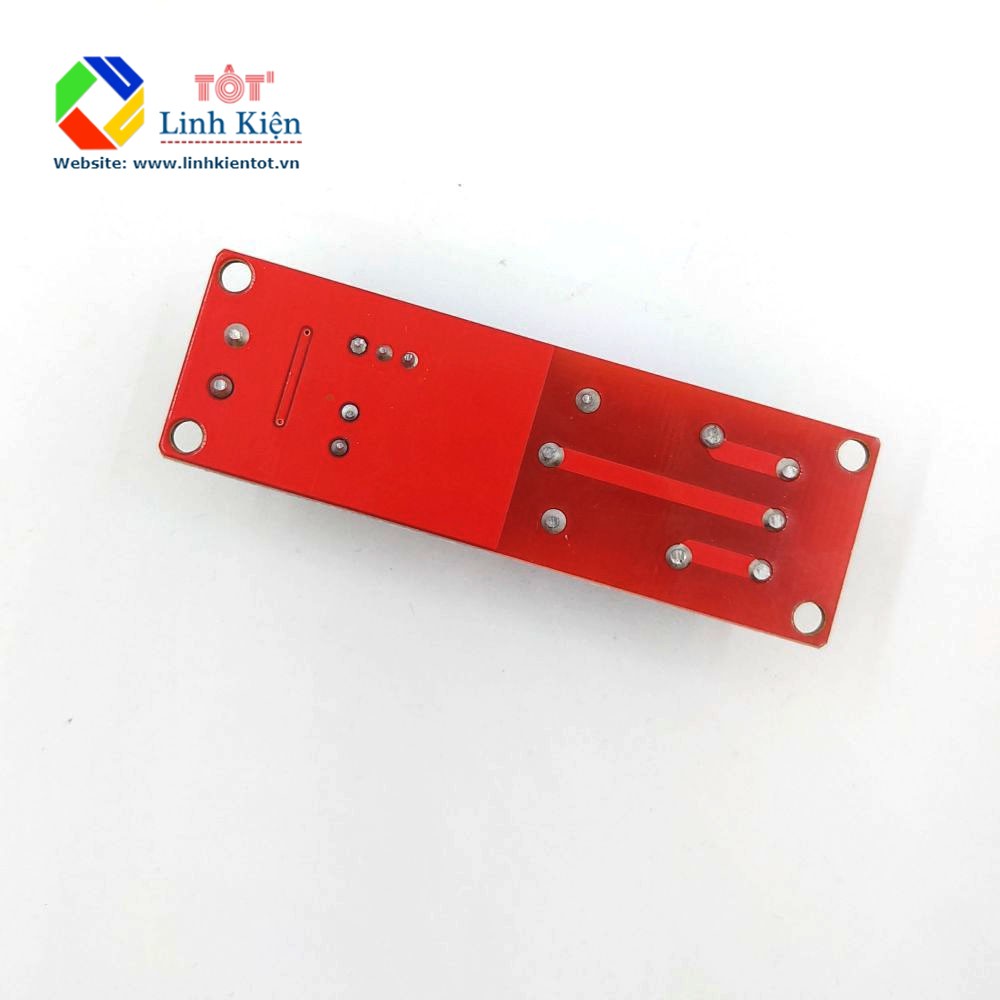

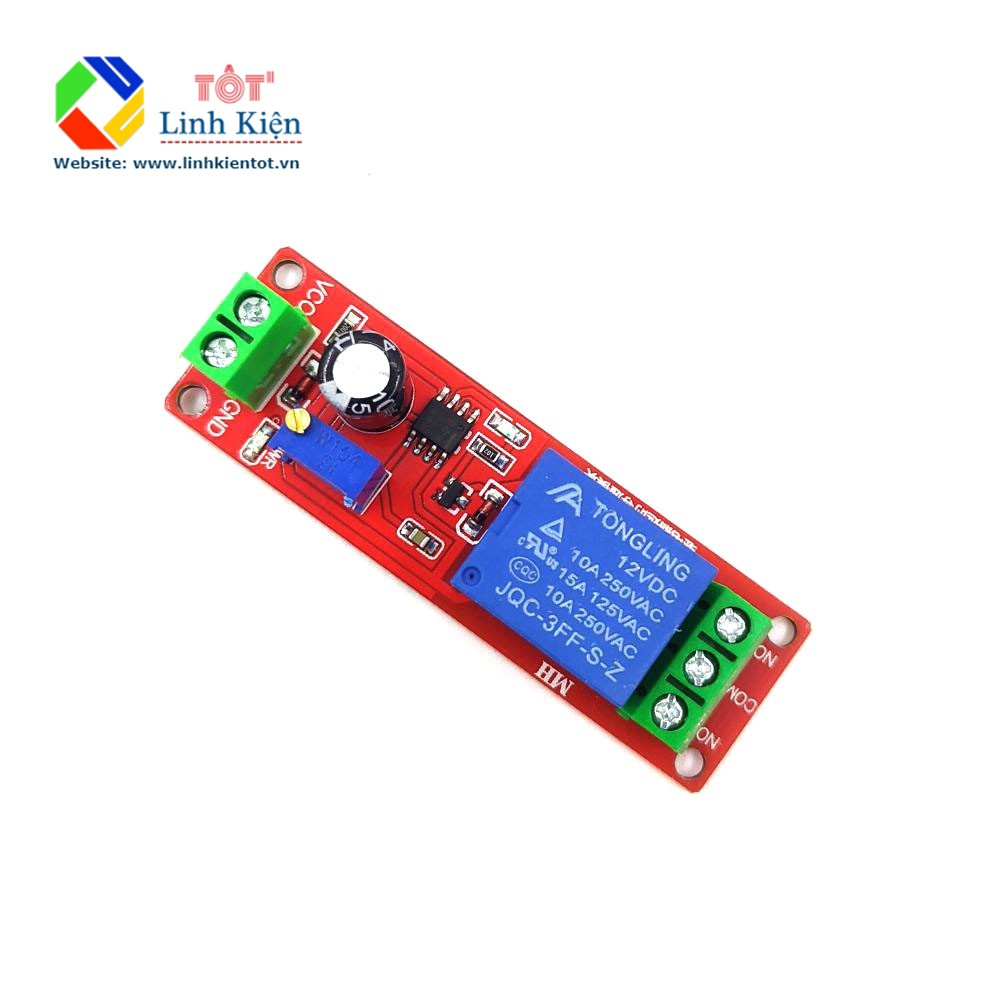

Hình ảnh sản phẩm
