MẠCH TẠO TRỂ ĐÓNG NGẮT RELAY 0,2 GIÂY - 300 PHÚT
Thông số kỹ thuật:
Điện áp: 5V DC (± 1.5V)
Công suất tiêu thụ: <1.0W
Đầu ra: Đầu ra thụ động (tức là tiếp điểm khô), bộ rơle của đầu ra thường mở + thường đóng. Không vượt quá 10A.
Phạm vi thời gian: (4 tệp, được chọn bởi công tắc)
Thiết bị đầu tiên: phạm vi 0,2 giây-30 giây, độ chính xác: 0,1 giây
Thiết bị thứ hai: phạm vi 0,2 giây - 300 giây (5 phút), độ chính xác: 0,3 giây
Thiết bị thứ ba: phạm vi 0,2 giây-30 phút, độ chính xác: 1,8 giây
Bốn bánh răng: phạm vi 0,2 giây - 300 phút (5 giờ), độ chính xác: 18 giây
Đầu vào: Tín hiệu điện áp, trên 1,5V là tín hiệu hiệu dụng, dòng điện cần ít nhất 0,1mA.
Kích thước: dài 70mm * rộng 25 mm * cao 20 mm
Lỗ vít: khoảng cách trung tâm 64,5, khẩu độ 3.0mm

Đấu dây:

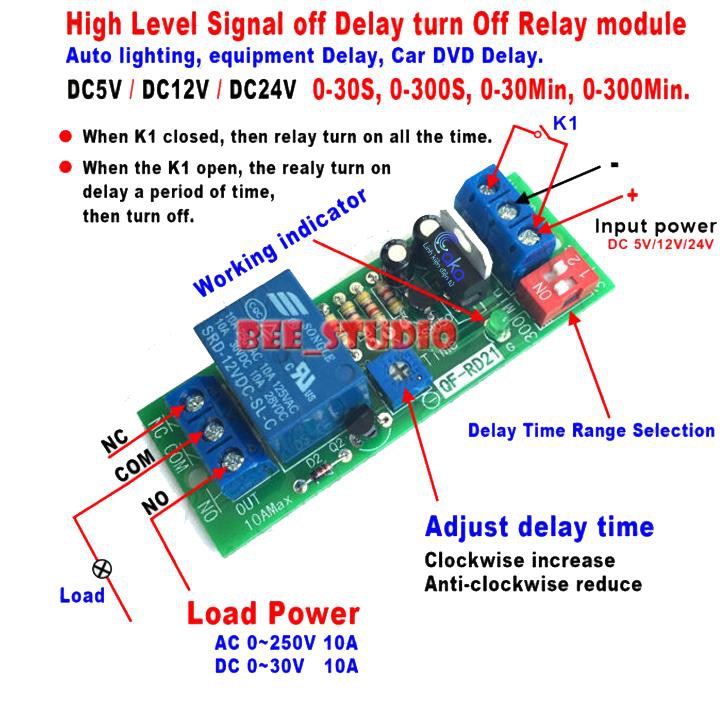

Mô-đun V + DC cung cấp tích cực
GND Nguồn cung cấp DC của mô-đun cũng là GND tham chiếu của điện áp tín hiệu.
Đầu vào điện áp tín hiệu IN, mức thấp dưới 1V, mức cao trên 1,5V, không chắc chắn ở giữa. Lên đến 30V
Thông thường tiếp xúc mở của rơle NO
Liên lạc liên tục của rơle NC
Tiếp điểm COM chung

Hướng dẫn:

Cài đặt phạm vi thời gian:
- Khi công tắc chọn được đặt ở vị trí 30, có nghĩa là 0-30 điều chỉnh
- Khi công tắc chọn được đặt ở vị trí 300, nó chỉ ra rằng 0-300 có thể điều chỉnh được.

Điều chỉnh giá trị thời gian:
- Điện trở điều chỉnh quay ngược chiều kim đồng hồ theo hướng của số để giảm thời gian, theo chiều kim đồng hồ theo hướng + tăng thời gian

Cài đặt đơn vị thời gian:
- Khi công tắc chọn được đặt ở vị trí Sec, đơn vị là: giây
- Khi công tắc bộ chọn được đặt ở vị trí Min, đơn vị là: phút

Thí dụ:
Yêu cầu trì hoãn 50 phút:
1. Phạm vi được đặt ở vị trí 300
2. Đơn vị thời gian được đặt ở vị trí Min.
3. Điều chỉnh điện trở điều chỉnh về vị trí 50, điều chỉnh thành 300, do đó điều chỉnh về 1/5 là 50.
Lưu ý: Việc điều chỉnh chiết áp cũng có thể được điều chỉnh nhanh chóng với tập tin điện áp vạn năng. Ví dụ, phạm vi là 30, và nó cần được điều chỉnh thành 12, sau đó điện áp có thể được điều chỉnh thành 2.

t = Út / 5 * 30 = 2.0V / 5.0V * 30 = 12

Ut là điện áp được đo bằng vạn năng, 30 là phạm vi được chọn bởi công tắc chọn và cũng có thể được chọn đến 300.

Các ứng dụng:

Kết hợp với công tắc hành trình và công tắc cảm ứng:
1. Hết giờ tự động đóng cửa
2. Giám sát lưu lượng sản phẩm đường ống
3. Giám sát dòng chảy như dòng nước
4. Công dụng khác

gói bao gồm:

1 x QF-RD21 5V Trì hoãn tắt nguồn Ngắt kết nối Mô-đun Rơle Hẹn giờ
