Giới thiệu Mạch thu phát Bluetooth HC-05 HC-06 UART Module

Mạch thu phát Bluetooth HC-05 UART Module được sử dụng rất phổ biến hiện nay để điều khiển thiết bị qua Bluetooth với smartphone hoặc máy tính sử dụng chuẩn kết nối Bluetooth 2.0 + EDR, mạch sử dụng giao tiếp UART rất dễ sử dụng với chỉ một vài bước thiết lập, thích hợp với các ứng dụng: điều khiển robot qua bluetooth, theo dõi, điều khiển thiết bị qua bluetooth,...

Thông số kỹ thuật:

Điện áp hoạt động: 3.3~5VDC
Mức điện áp giao tiếp: TTL tương thích 3.3/5VDC.
Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.
Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Support profiles: Bluetooth serial port (master and slave)
Bluetooth protocol: Bluetooth specification v2.0 + EDR
Frequency: 2.4 GHz ISM band
Modulation: GFSK (Gaussian frequency shift keying)
Transmit power: =4 dBm, class 2
Sensitivity: =-84 dBm at 0.1% BER
Rate: Asynchronous: 2.1 Mbps (max.)/160 kbps
Synchronous: 1 Mbps/1 Mbps
Security features: authentication and encryption
Kích thước: 37 x 15.6mm
Thiết lập mặc định:
Thiết lập UART mặc định: Baudrate 38400 hoặc 9600, N, 8, 1.
Pairing code mặc định: 1234 hoặc 0000.
Để vào chế độ AT COMMAND, bấm giữ nút bấm, thả nút bấm sẽ thoát chế độ AT COMMAND, lưu ý các lệnh AT đều là chữa in hoa.

Module thu phát bluetooth HC-06 ra chân hoàn chỉnh giúp dễ dàng kết nối để thực hiện các thí nghiệm, module được thiết kế để cho thể hoạt động từ mức điện áp 3V3 => 5V. Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module.

Lưu ý là khi thay đổi Baudrate cho COM ảo không làm thay đổi baudrate của UART, baudrate UART chỉ có thể thay đổi bằng AT command trên module. Module thu phát bluetooth HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,… hai module bluetooth được set là Slave không thể giao tiếp với nhau.

THÔNG SỐ KỸ THUẬT MODULE THU PHÁT BLUETOOTH HC-06

Điện áp hoạt động: 3.3 ~ 5VDC.
Điện áp giao tiếp: TTL tương thích 3.3VDC và 5VDC.
Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Dải tần sóng hoạt động: Bluetooth 2.4GHz
Sử dụng CSR mainstream bluetooth chip, bluetooth V2.0 protocol standards.
Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA

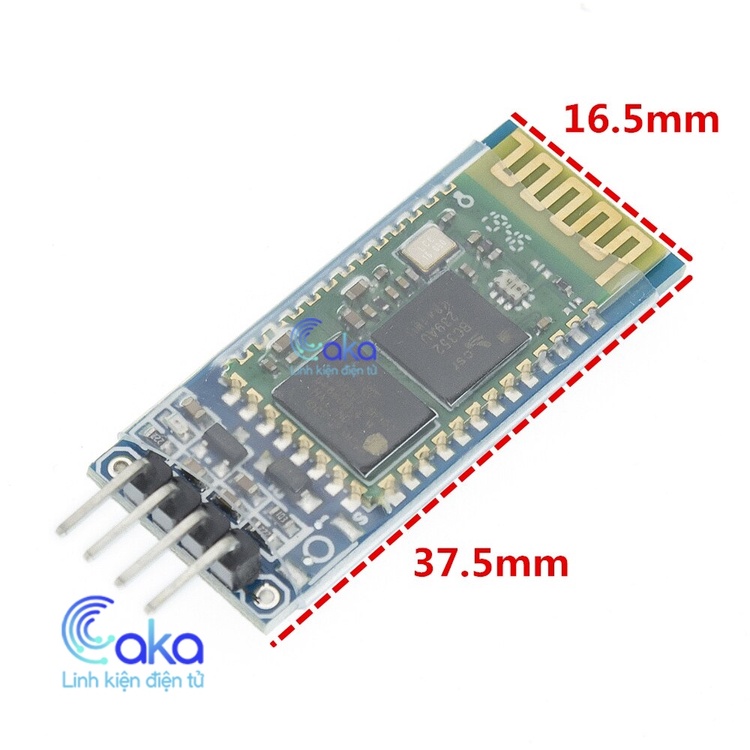

Kích thước của module chính: 28 mm x 15 mm x 2.35 mm
Thiết lập mặc định:
Baud rate: 9600, N, 8, 1.
Pairing code: 1234.

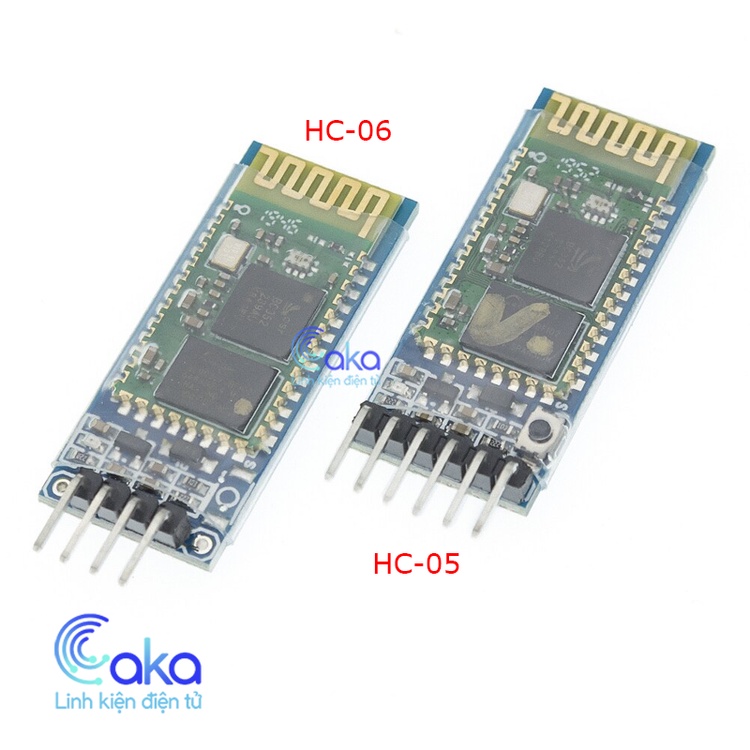

Hình ảnh sản phẩm

Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
Mạch thu phát Bluetooth HC-05 HC-06 UART Module
