Mạch Thu Phát RF UART Lora SX1278 433Mhz 3000m

Giới thiệu Mạch Thu Phát RF UART Lora SX1278 433Mhz 3000m

Video giới thiệu sản phẩm Mạch Thu Phát RF UART Lora SX1278 433Mhz 3000m. Nguồn: Shopee.

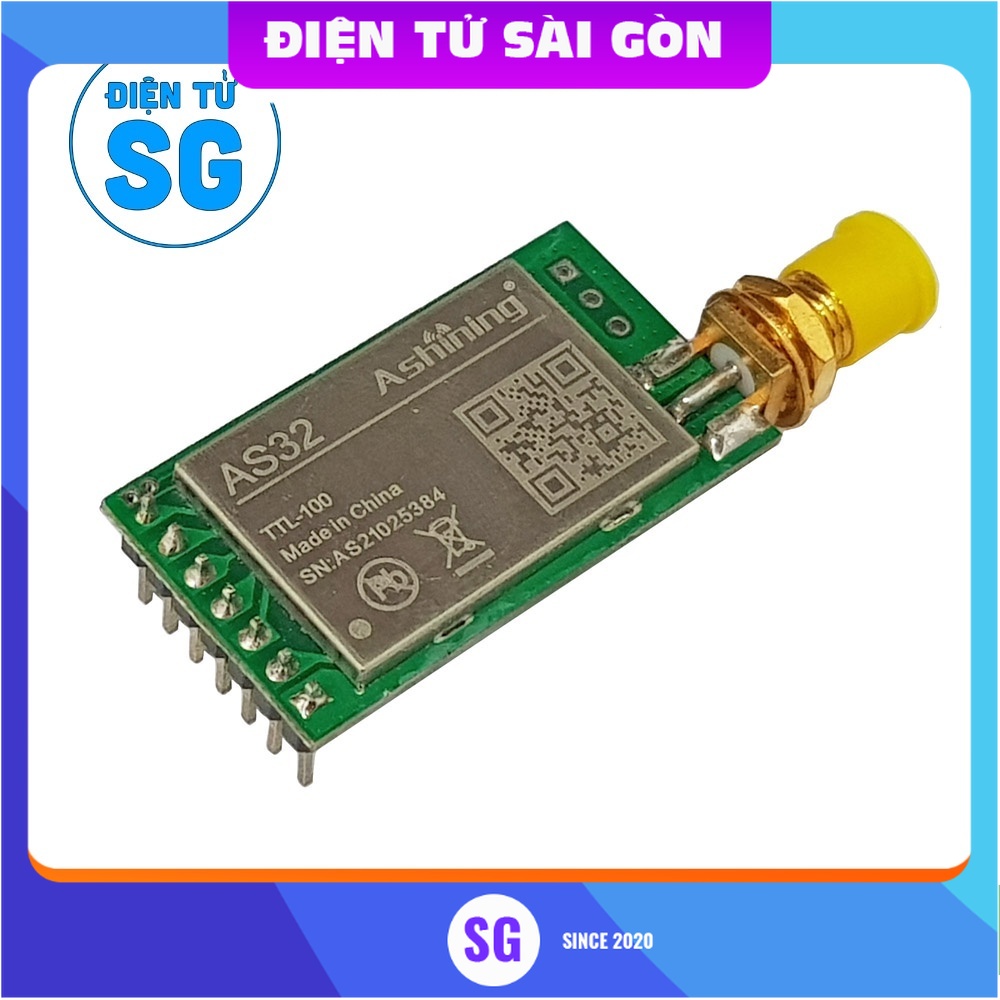

Mạch Thu Phát RF UART Lora SX1278 433Mhz 3000m - WFMR
Mạch thu phát RF UART Lora SX1278 433Mhz 3000m sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát siêu xa ( Ultimate long range wireless solution), ngoài ra nó còn có khả năng cấu hình để tạo thành mạng nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.

Mạch thu phát RF UART Lora SX1278 433Mhz 3000m được tích hợp phần chuyển đổi giao tiếp SPI của SX1278 sang UART giúp việc giao tiếp và sử dụng rất dễ dàng, chỉ cần kết nối với Software của hãng để cấu hình địa chỉ, tốc độ và công suất truyền là có thể sử dụng (cần mua thêm mạch chuyển USB-UART để kết nối máy tính).

Thông số mạch thu phát RF UART Lora SX1278:
- Model: AS32-TTL-100 RF
- IC chính: SX1278 từ SEMTECH.
- Điện áp hoạt đông: 2.3 - 5.5 VDC
- Điện áp giao tiếp: TTL
- Giao tiếp UART Data bits 8, Stop bits 1, Parity none, tốc độ từ 1200 - 115200.
- Tần số: 410 - 441Mhz
- Công suất: 20dbm (100mW)
- Khoảng cách truyền tối đa trong điều kiện lý tưởng: 3000m
- Tốc độ truyền: 0.3 - 19.2 Kbps ( mặc định 2.4 Kbps)
- 512bytes bộ đệm.
- Hỗ trợ 65536 địa chỉ cấu hình.
- Kích thước: 21x36mm.

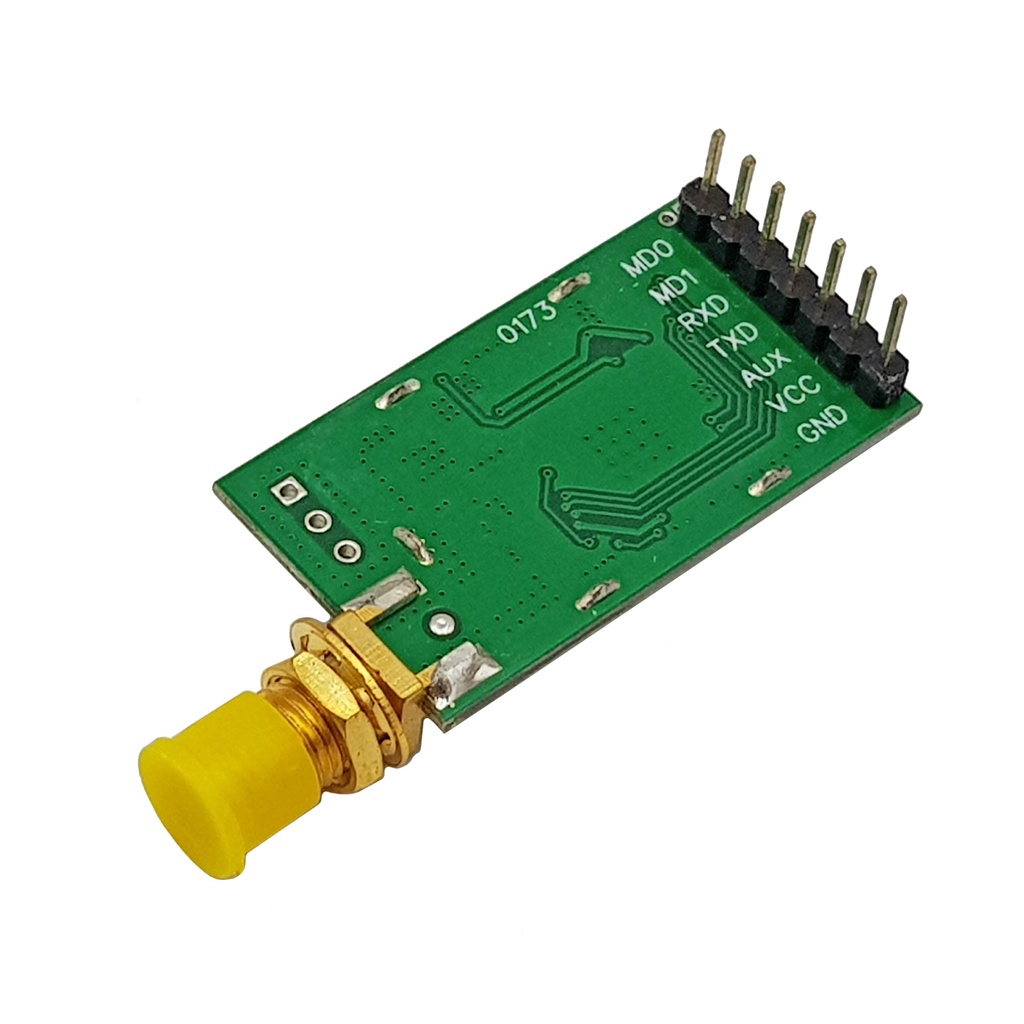

Lưu ý: chân M0, M1 nối GND để truyền nhận bình thường hoặt nối với GPIO của vi điều khiển để thay đổi các Mode.

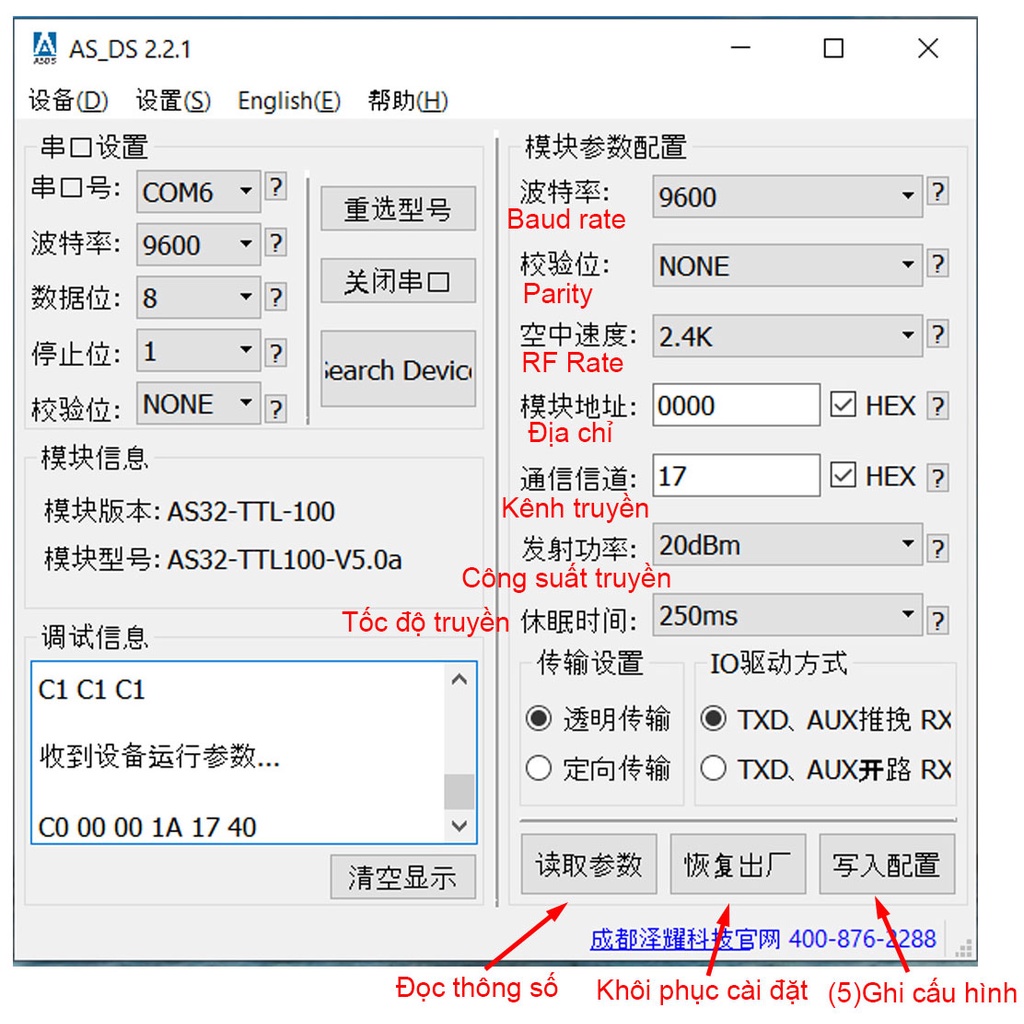

Hướng dẫn cấu hình Mạch thu phát RF UART lora SX1278 433Mhz 3000m

Chuẩn bị:
- Mạch lora SX1278 học AS…
- Mạch chuyển USB UART PL2303 hoặc 2102 hoặc bất kỳ usb ttl nào
- Phần mềm: https://drive.google.com/file/d/1XZOCuhpGkfd6ubR3ABxDjm7Jl_M6hiPV/view?usp=sharing

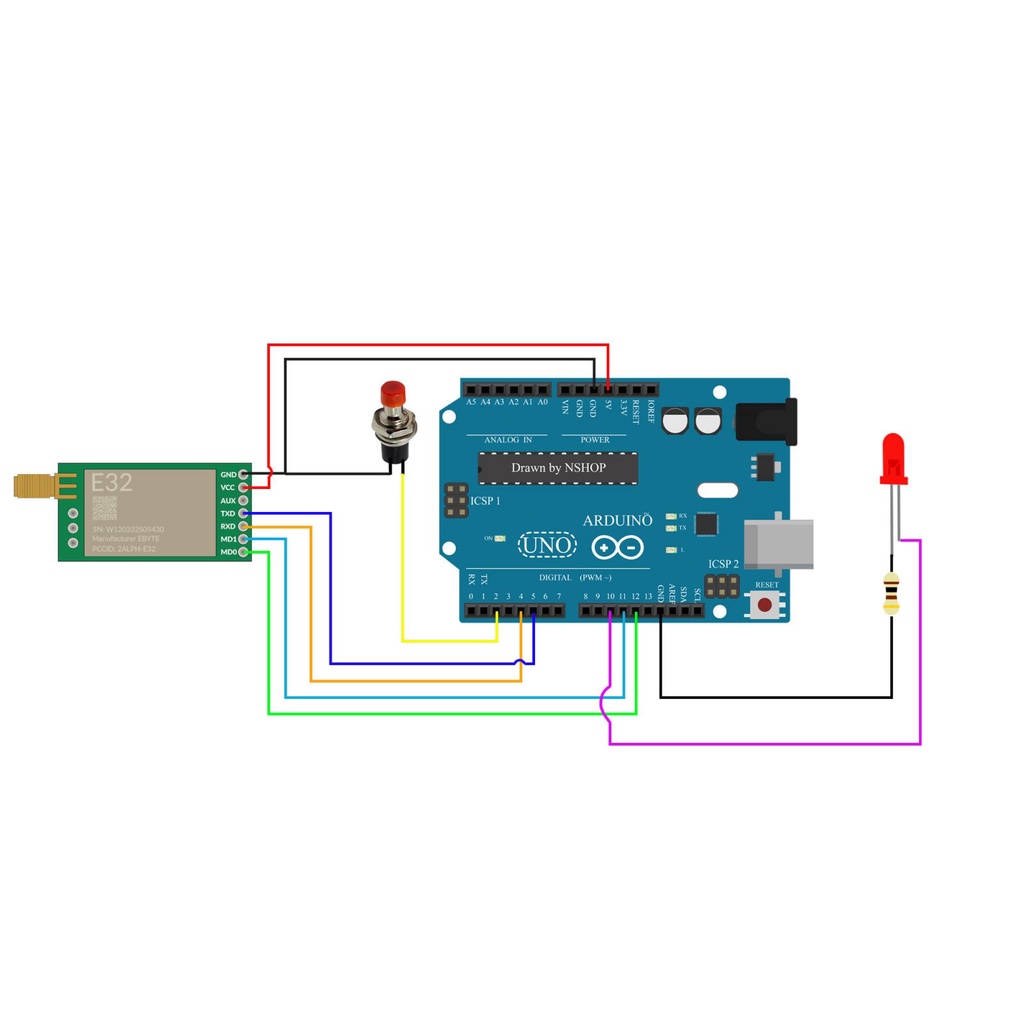

Test SX1278 với Arduino:

Lưu ý: cần chỉnh cho 2 module sx1278 có thông số giống nhau

Code test: https://drive.google.com/file/d/1v8oz1rdKDML4J6SoaspLfTDLHTXZvuuG/view?usp=sharing

Mô tả hoạt động:

bình thường mạch phát vẫn gửi tín hiệu qua mạch thu với tốc độ gửi 100ms được hiển thị trên màn hình oled 13.: PPS (ping per seconds) và AVG (giá trị Ping trung bình)

khi mạch phát nhận được tín hiệu từ nút nhấn giữ liên tục, mạch sẽ gửi tín hiệu 10ms/ lần, số ping càng cao chứng tỏ tín hiệu truyền nhận tốt, ngược lại ping càng thấp về 0 chứng tỏ sóng yếu và mất sóng
-----------------------
