Màn hình LCD LCD1602 thiết kế tiện lợi cho Keypad chất lượng cao

Giới thiệu Màn hình LCD LCD1602 thiết kế tiện lợi cho Keypad chất lượng cao

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

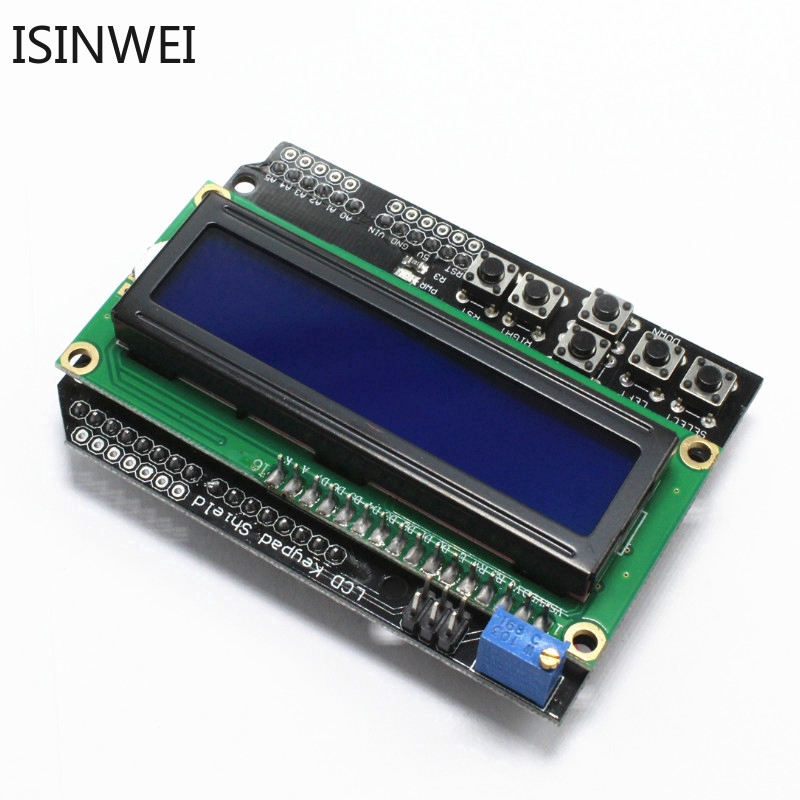

Bảng mở rộng LCD Keypad Shield I/ O sử dụng 2 dòng LCD 16 ký tự với điều chỉnh độ tương phản và đèn nền. Tôi sử dụng một cổng analog để hoàn thành đầu vào của 5 nút. Một nút đặt lại, các cổng IO không sử dụng được mở rộng và sử dụng. Tận dụng hết cổng IO. Các cổng kỹ thuật số chiếm dụng: PIN4 (DB4), 5 (DB5), 6 (DB6), 7 (DB7), 8 (RS), 9 (E), 10 (điều khiển đèn nền), nút analog
cổng A0.

Gỡ lỗi mô đun:
Cắm LCD Keypad Shield vào bộ điều khiển, sau đó tải xuống tệp thư viện LCD4Bit_mod.h (nhấn chuột phải vào lưu dưới dạng) vào arduino-0015\phần cứng\thư viện, sau đó biên dịch chương trình thử nghiệm sau và tải xuống lần đầu tiên, sử dụng LCD Bàn phím lần đầu tiên. Che chắn, trước tiên hãy quan sát xem màn hình LCD có hiển thị các ký tự hay không. Nếu không có ký tự hiển thị, có thể độ tương phản không chính xác. Bạn có thể sử dụng tuốc nơ vít một từ để điều chỉnh RP1 (xoay theo chiều kim đồng hồ) và điều chỉnh thành ký tự rõ ràng.

Chúng tôi kinh doanh bán sỉ và bán lẻ
Hãy liên hệ cửa hàng khi bạn cần hỗ trợ


# LCD #Keypad #Shield #LCD1602

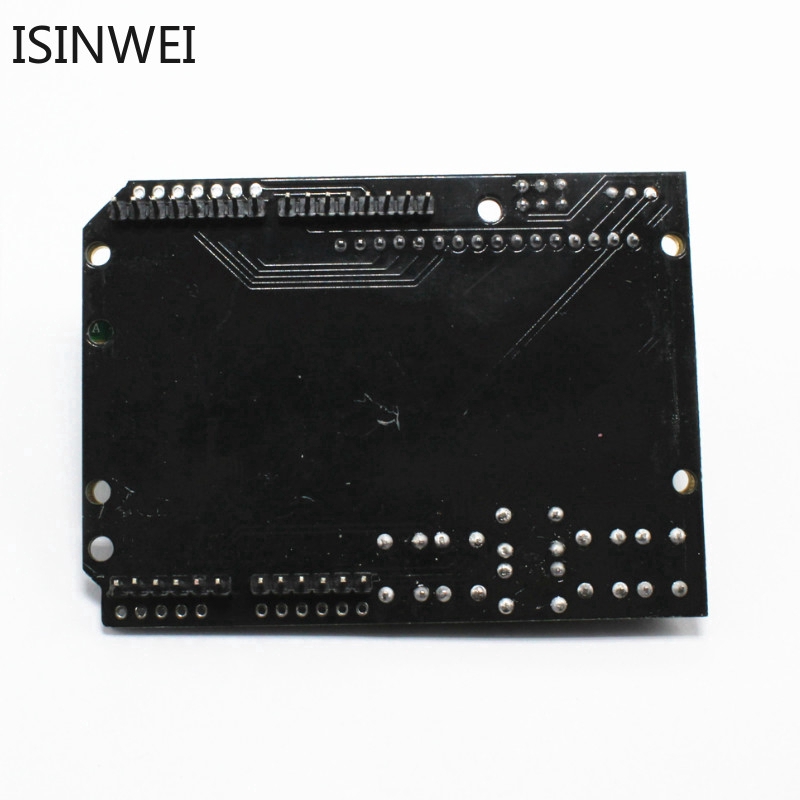

Hình ảnh sản phẩm
