Màn Hình LCD Mini 1602 5V Xanh Dương Chữ Trắng LCD 1602 5V

Giới thiệu Màn Hình LCD Mini 1602 5V Xanh Dương Chữ Trắng LCD 1602 5V

Màn Hình LCD 1602 - Nền Xanh Dương Chữ Trắng 5V - LCD 1602 5V

Tính năng:
Đây là LCD ký tự 16x2 Chữ trắng nền xanh dương có IC điều khiển HD44780 Super Twisted Nematic (STN) LCD. Giao tiếp đơn giản với 4 bit hoặc 8 bit. Giao tiếp dễ dàng với các loại vi điều khiển và board Arduino, ATMEL AVR hoặc PIC.

Đặc điểm:

LCD STN độ tương phản cao 16x2
Chữ trắng nền xanh dương.
Điện áp hoạt động: +5VDC
Đèn LED nền xanh dương
Ký tự 5x8 dot
IC điều khiển HD44780 hoặc tương đương
Giao tiếp 4 or 8 bit

Kích thước:
Module: 80.0 x 36.0 x 13.5mm
Khung chữ: 66.0 x 16.0mm

Sơ đồ chân:
1: VSS chân GND.
2: VDD chân dương 5V.
3: V0 là đầu điều chỉnh độ tương phản LCD. Khi kết nối công suất dương, độ tương phản là yếu nhất. Khi sử dụng công suất nối đất, độ tương phản là cao nhất. Khi độ tương phản quá cao, sẽ xảy ra hiện tượng tương phản thông qua chiết áp 10K.
4: RS là lựa chọn thanh ghi. Khi mức cao được chọn, thanh ghi dữ liệu được chọn và khi mức thấp được chọn, thanh ghi lệnh được chọn.
5: R / W là đường tín hiệu đọc / ghi. Khi ở mức cao, nó thực hiện thao tác đọc và khi ở mức thấp, nó sẽ thực hiện thao tác ghi. Khi RS và RW ở mức thấp cùng nhau, có thể ghi địa chỉ lệnh hoặc hiển thị. Khi RS thấp, RW có thể đọc tín hiệu bận và khi RS ở mức cao, RW có thể được ghi vào dữ liệu.
6: Thiết bị đầu cuối E là thiết bị đầu cuối cho phép. Khi thiết bị đầu cuối E thay đổi từ mức cao sang mức thấp, mô đun tinh thể lỏng thực hiện lệnh.
7 đến 14: D0 đến D7 là các đường dữ liệu hai chiều 8 bit.
15: Đèn nền dương.
16: Đèn nền âm.

-----------------------
HOTLINE: 0903.252.717
Tên và địa chỉ của tổ chức, cá nhân chịu trách nhiệm và hàng hóa: Điện Tử Tino - 159/8/11 Nguyễn Súy, Tân Quý, Tân Phú, TP Hồ Chí Minh.
Xuất xứ hàng hóa: Trung Quốc
-----------------------

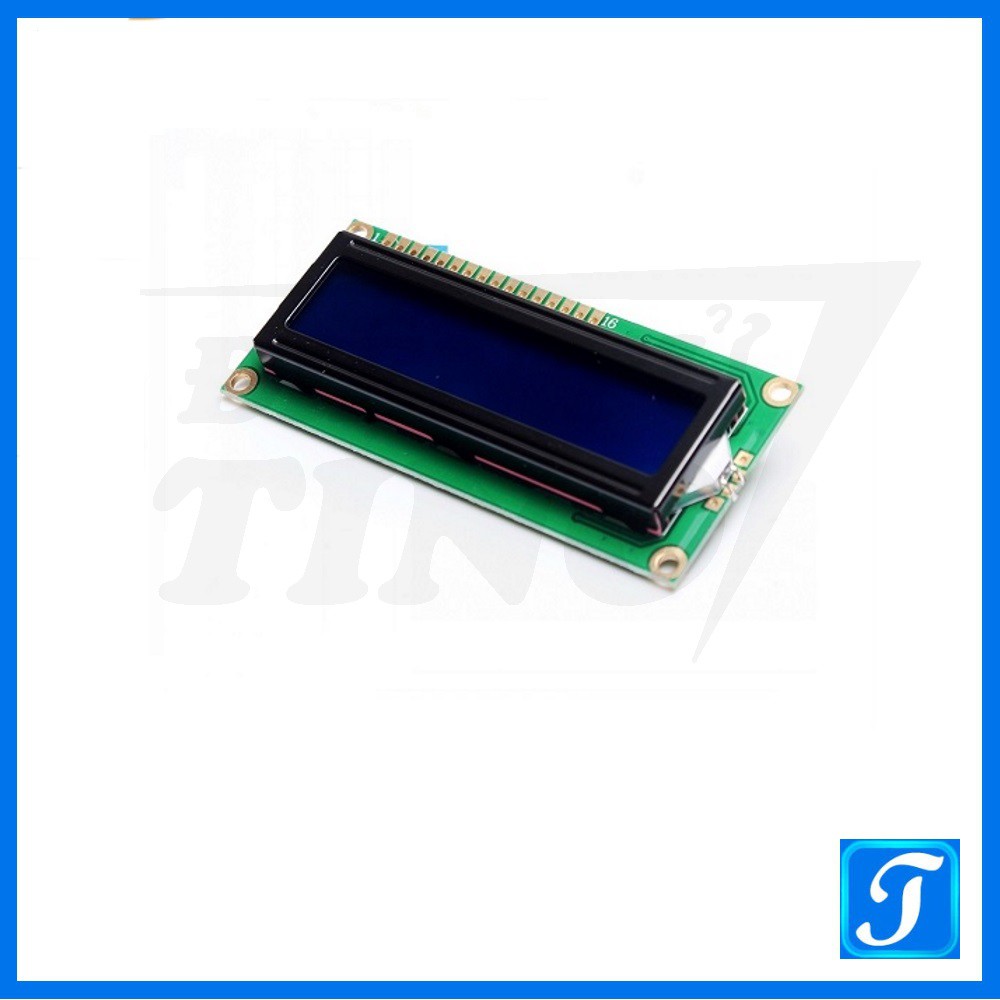

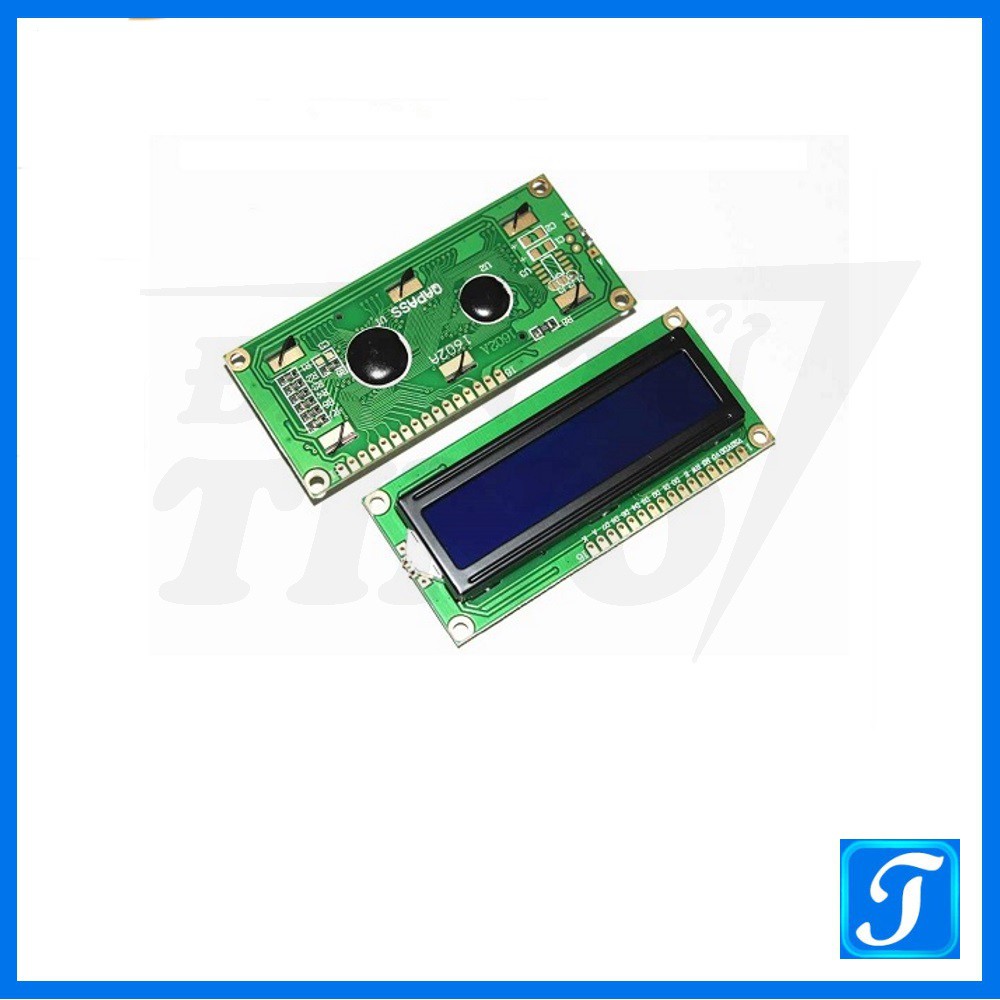

Hình ảnh sản phẩm
