Máy Biến Áp Tần Số LCD Egs002 + IR2110

Giới thiệu Máy Biến Áp Tần Số LCD Egs002 + IR2110

Eg8010 là một thiết bị kỹ thuật số, hoạt động rất tốt, mang lại khả năng kiểm soát thời gian chết của chip tạo biến tần số sin tinh khiết của riêng họ, được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc máy biến tần điện DC-AC một giai đoạn Tăng cường Kiến trúc, một bộ dao động tinh thể 12MHz bên ngoài, để đạt được độ chính xác cao và độ méo hài hòa rất nhỏ, 50Hz hoặc 60Hz sóng sin tinh khiết biến tần ASIC. Chip sử dụng công nghệ CMOS, tích hợp bên trong bộ tạo sin SPWM, mạch điều khiển thời gian chết, dải yếu tố nhân đôi, mạch khởi động mềm, mạch bảo vệ, giao diện giao tiếp nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 1602 chức năng.
Đặc điểm:
Nguồn điện đơn 5V
Pin thiết lập bốn loại tần số đầu ra sóng sin tinh khiết: tần số cố định 50 hz sóng sin tinh khiết; Sóng sin tinh khiết tần số cố định 60 hz; Tần số sóng sin tinh khiết 0-100 hz có thể điều chỉnh được; Tinh khiết 0-400 hz Tần số sóng hình sin có thể điều chỉnh.
Điều chế lưỡng cực và lưỡng cực
Đi kèm với điều khiển băng đô, chốt thiết lập 4 thời gian chết: 300nS thời gian chết; Thời gian chết 500nS; Thời gian chết 1.0uS; Thời gian chết 1.5uS
Bộ dao động tinh thể 12MHz bên ngoài
Tần số mang PWM 23,4KHz
Điện áp, dòng điện, phản hồi nhiệt độ thời gian thực
Bảo vệ quá áp, quá áp, quá dòng và quá nhiệt
Chế độ bắt đầu mềm cài đặt thời gian phản hồi của 1S
Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các thông số khác Bên ngoài
Cổng nối tiếp bên ngoài 128 * 32 mô-đun LCD 1602 hiển thị điện áp, tần số, nhiệt độ và dòng điện của biến tần và các thông tin khác;
Các ứng dụng:
Biến tần sóng sin tinh khiết một pha
Biến tần PV
Biến tần điện gió
Hệ thống UPS nguồn điện không thể phá vỡ
Hệ thống máy phát điện kỹ thuật số
Nếu quyền lực
Bộ điều khiển tốc độ động cơ một pha
Biến tần một pha
Sin wave dimmer
Bộ điều chỉnh sóng hình sin
Máy tạo sóng hình sin
Mô tả LCD:
Trong việc sử dụng màn hình LCD, bảng điều khiển EGS002 kết nối và cáp LCD phải sử dụng cáp được bảo vệ, nếu không. Biến tần, môi trường dòng điện cao áp cao sẽ cản trở nghiêm trọng đối với hoạt động của tấm ổ đĩa

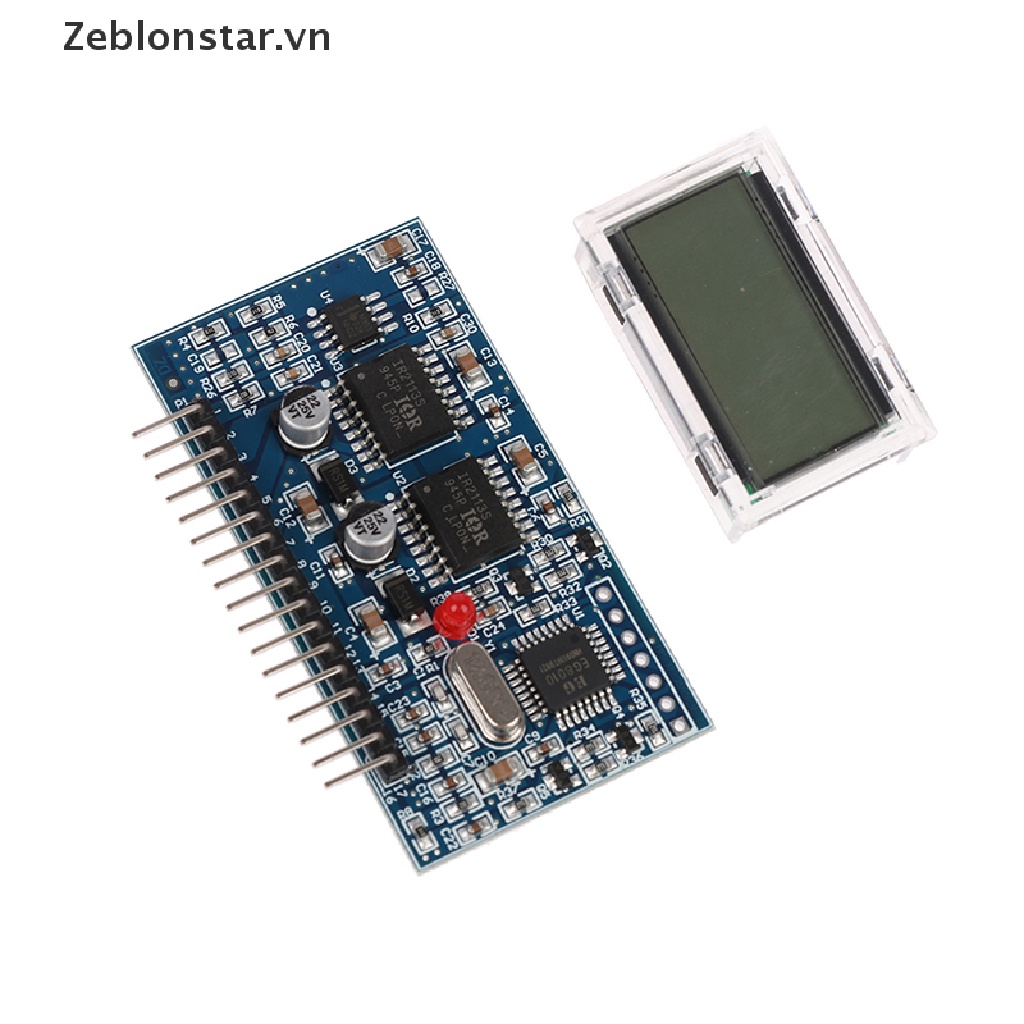

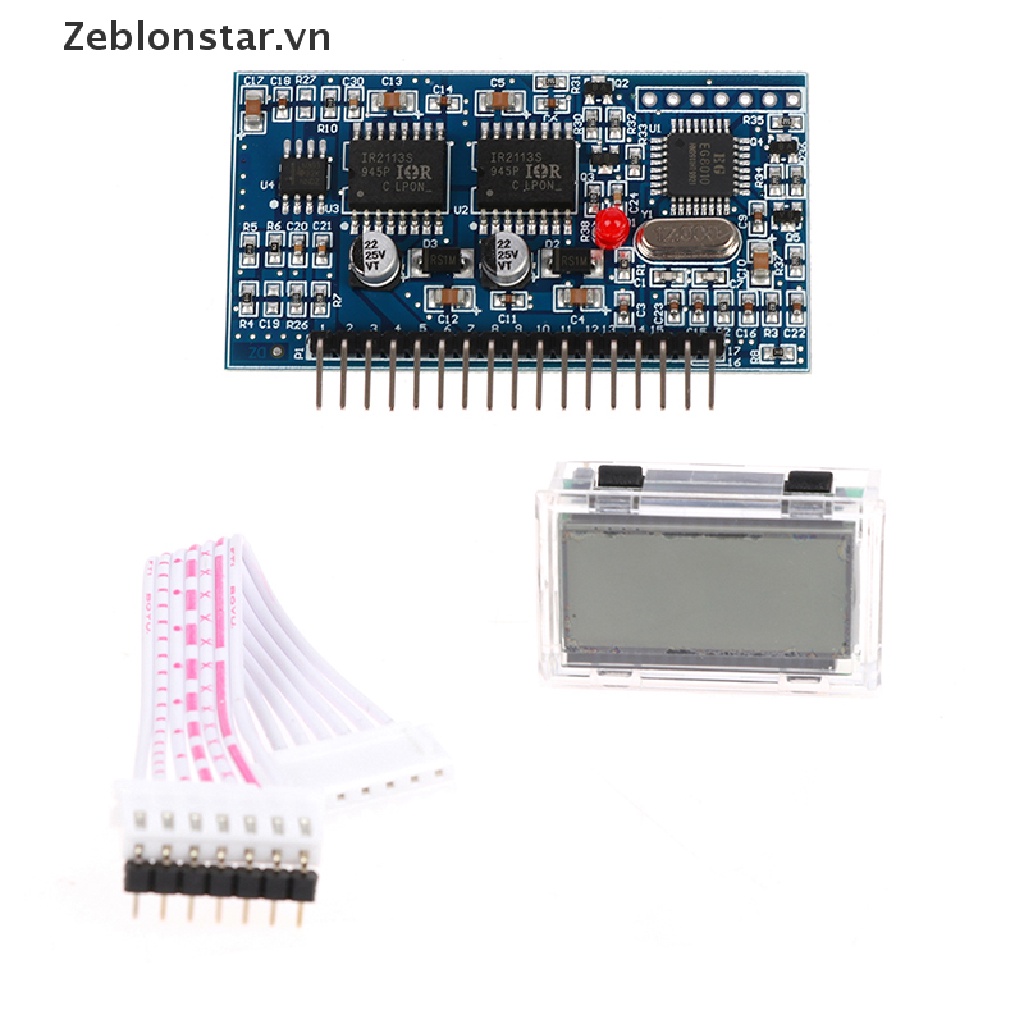

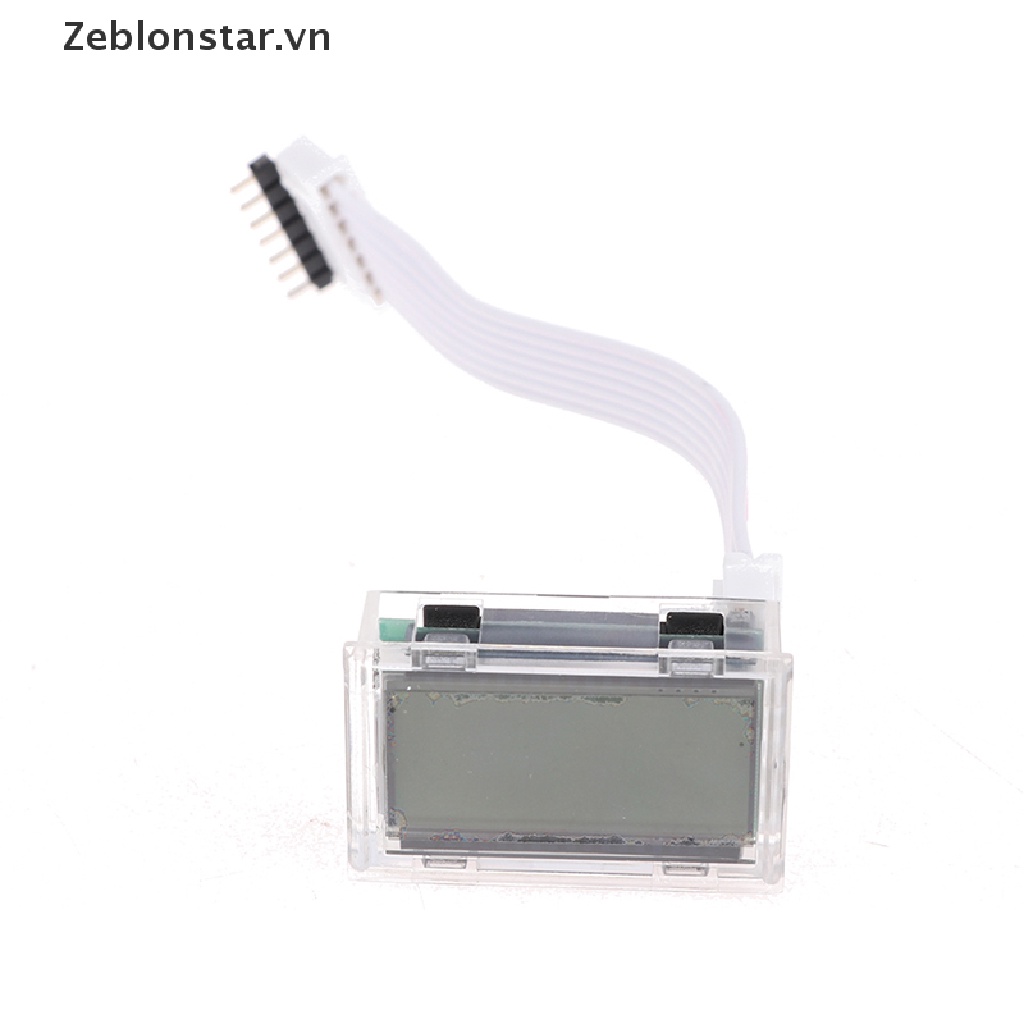

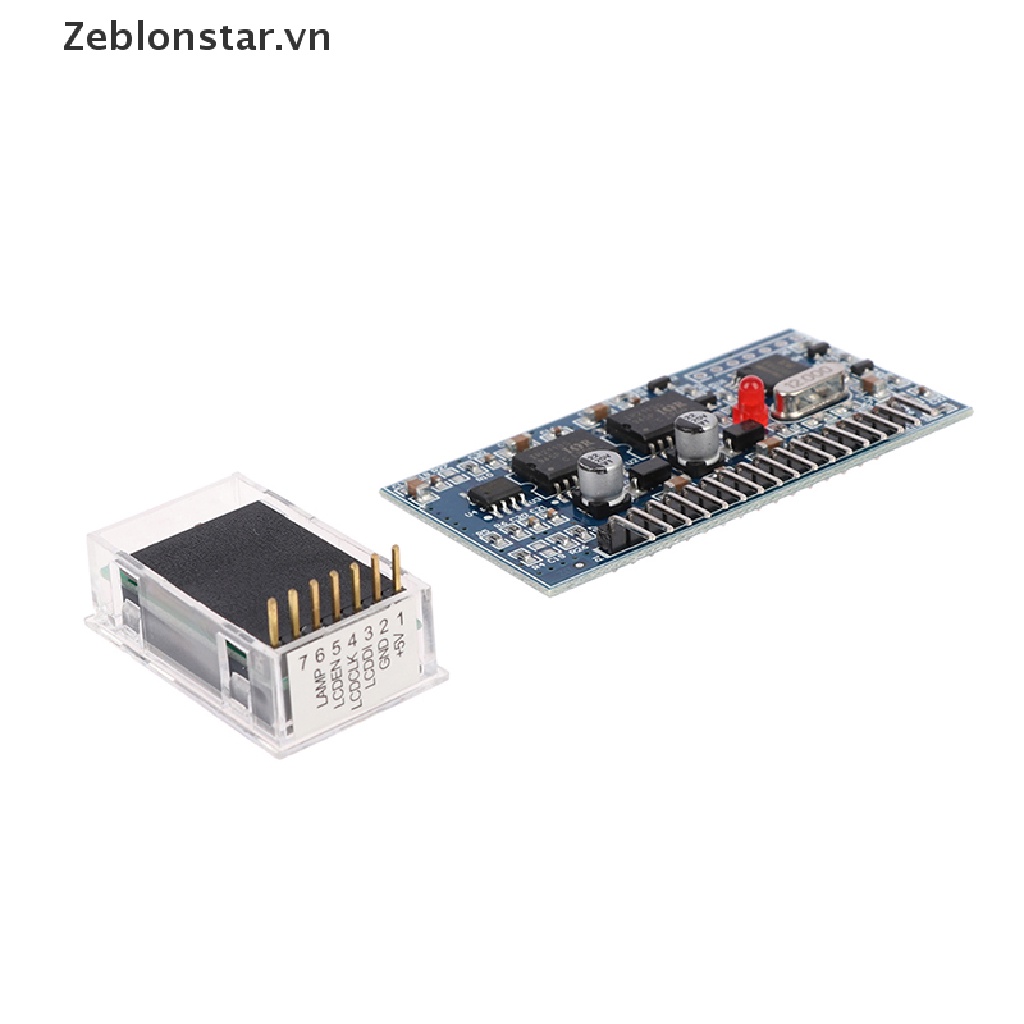

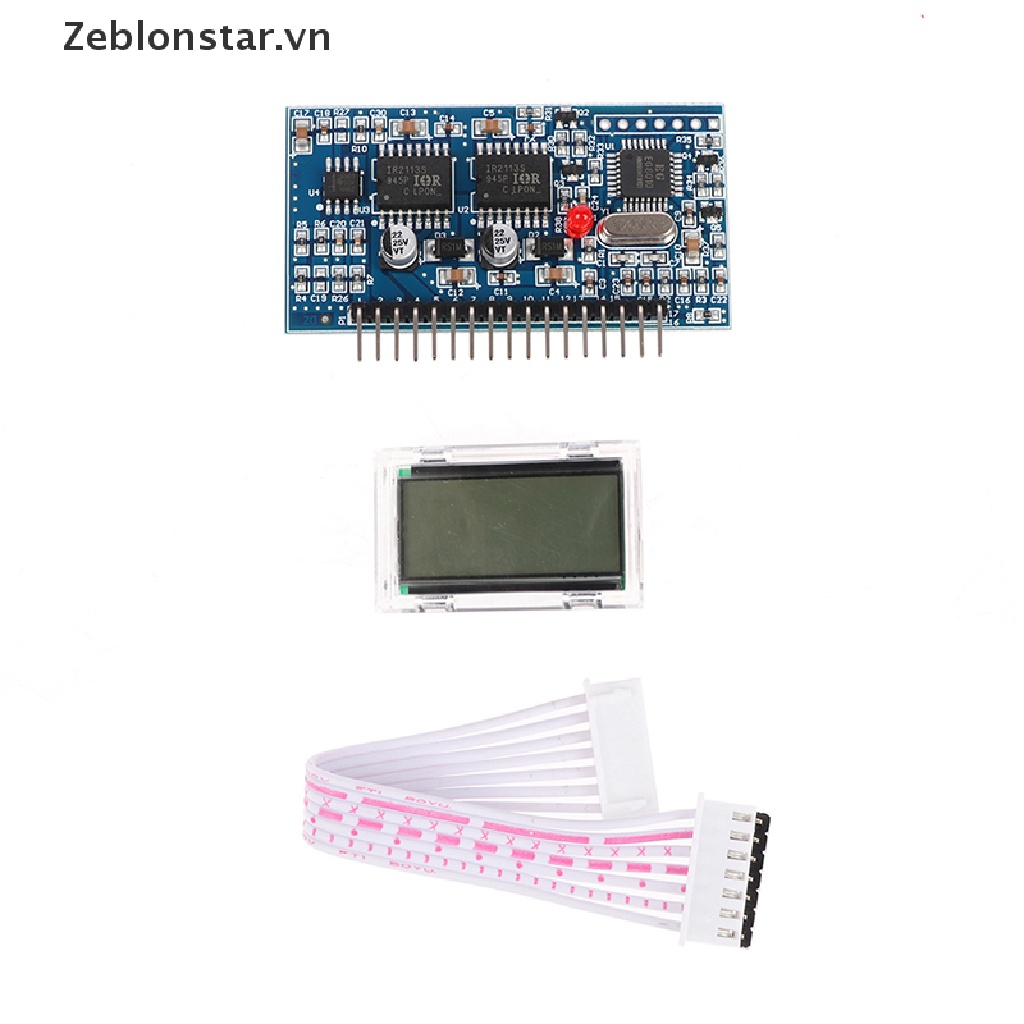

Hình ảnh sản phẩm

Giá NEXMS
