Máy Đo Dao Động Kỹ Thuật Số DSO150 P6020 BNC Tiêu Chuẩn

Giới thiệu Máy Đo Dao Động Kỹ Thuật Số DSO150 P6020 BNC Tiêu Chuẩn

Đặc điểm:
Sử dụng bộ vi xử lý ARM Cortex-M3 (STM32F103C8) và bao gồm màn hình hiển thị TFT màu 2,4 inch.
Được sử dụng để phát triển thứ cấp trên cơ sở của bộ này, ví dụ: nó có thể được thay đổi thành Millivoltmeter, máy đo dữ liệu.
Đi kèm với hướng dẫn, dễ dàng cài đặt và vận hành.
Với chế độ kích hoạt Tự động / Bình thường / Đơn, dễ dàng ghi lại dạng sóng khoảnh khắc.
Có sẵn kích hoạt cạnh tăng hoặc rơi.
Có thể nhìn thấy dạng sóng trước khi kích hoạt (sự chậm trễ âm).
Có thể đóng băng hiển thị dạng sóng bất cứ lúc nào (Chức năng HOLD).
Với màn hình kỹ thuật số dạng sóng, bao gồm tần số, chu kỳ, chiều rộng xung, tỷ lệ tác vụ, MAX.Min./ Avg./ Bí quyết / Giá trị ảo / ảo.
Chức năng lưu trữ dạng sóng: sẽ không bị mất dạng sóng sau khi tắt nguồn.
Phát hiện ngắn mạch và mạch mở: có thể giúp người dùng tìm ra lỗi hàn.
Chức năng nhận dạng bộ điều khiển TFT.
Smd đã được hàn, phù hợp hơn cho người mới bắt đầu điện tử.

Thông tin chi tiết:
Tốc độ lấy mẫu thời gian thực tối đa: 1MSa / s
Băng thông Ana: 0-200KHz
Phạm vi độ nhạy: 5mV / div-20mV / idv
Điện áp đầu vào tối đa: 50Vpk (1X đầu dò)
Trở kháng đầu vào: 1M ohms / 20pF
Độ chính xác: 12 Bits
Độ dài ghi: 1024 điểm
Chế độ khớp nối: DC / AC / GND
Phạm vi cơ sở thời gian: 500 giây / Div - 10us / Div
Chế độ kích hoạt: Tự động, Bình thường và Đơn
Vị trí kích hoạt: Trung tâm bộ đệm
Điện áp cung cấp: DC 9V (8-10V)
Mức tiêu thụ hiện tại: ~ 120mA @ 9V
Kích thước bảng chính: 94 * 65mm / 3.7 * 2.56in
Kích thước bảng Ana: 65 * 47mm / 2,56 * 1,85in
Kích thước màn hình: 52 * 40mm / 2 * 1.57in
Kích thước gói: 14.5 * 10 * 3.7cm / 5.7 * 3.94 * 1.45in
Trọng lượng gói hàng: 179g / 6.33oz

Gói hàng bao gồm:
1 * Máy hiện sóng lắp ráp hoàn toàn

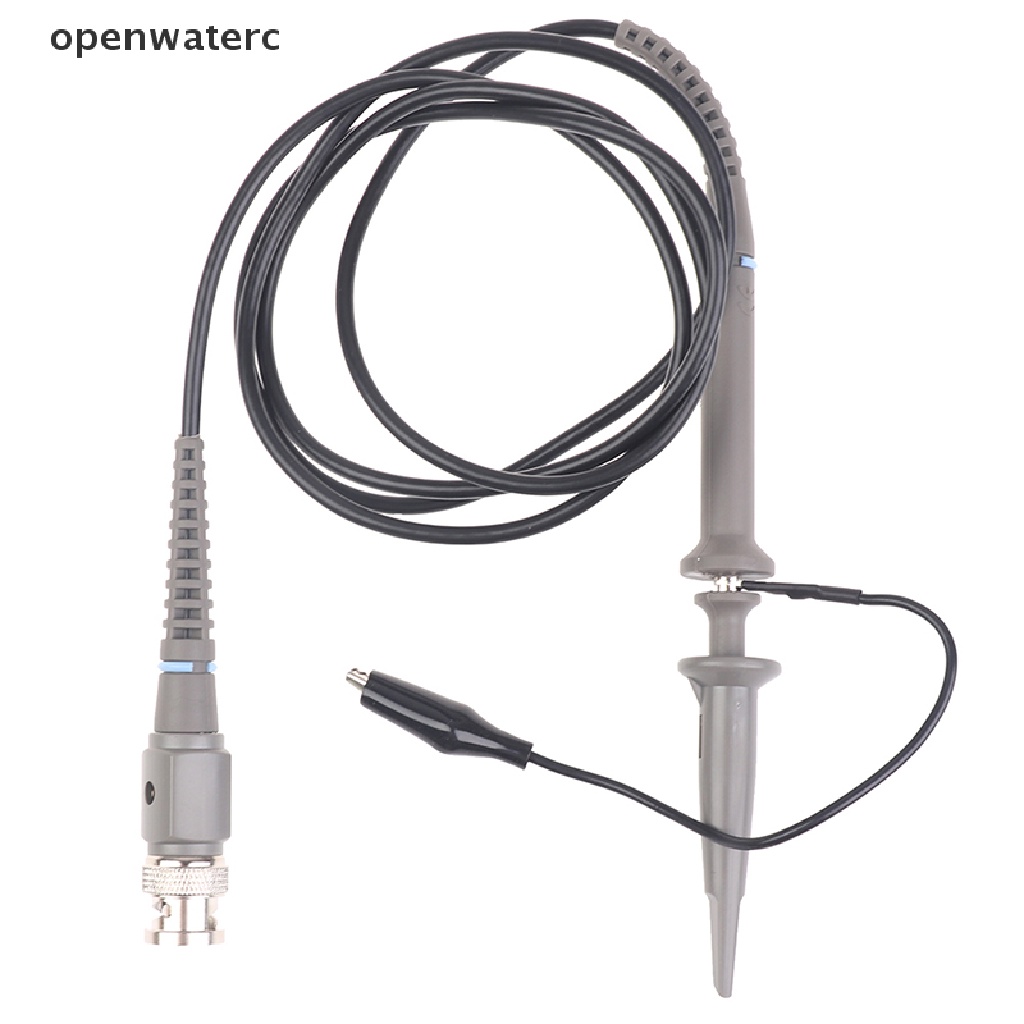

1 * Đầu dò P6020
1 * Hướng dẫn sử dụng (tiếng Anh)

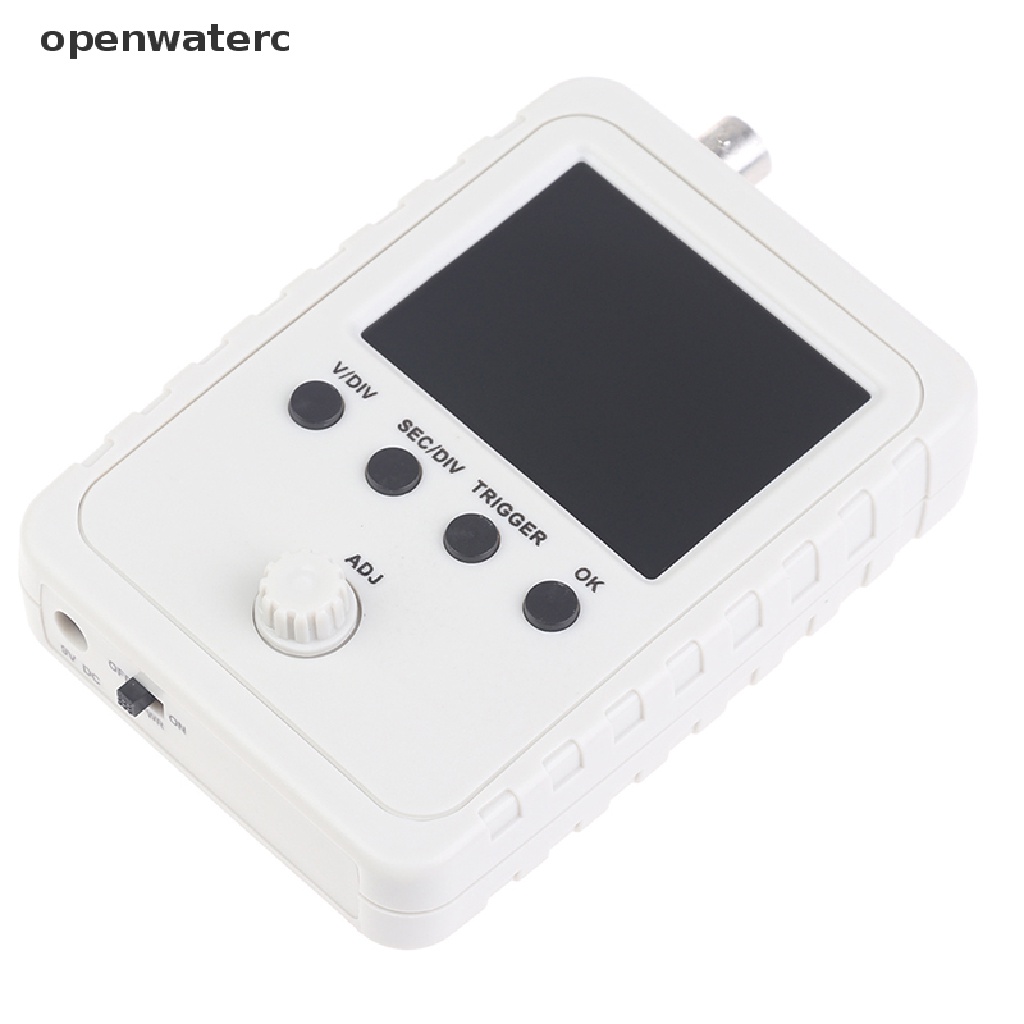

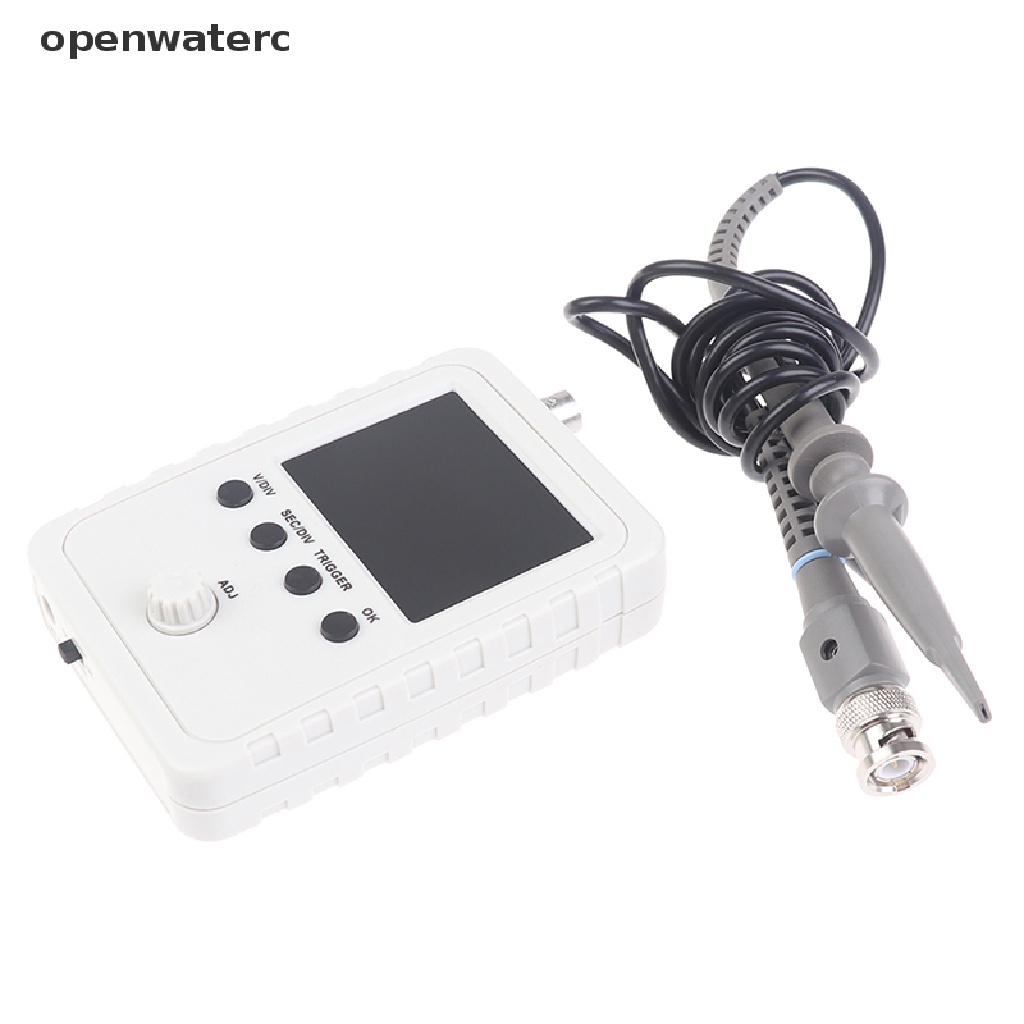

Hình ảnh sản phẩm
